Радіатор для опалення мансардыКакой тип опалення вибрати для обігріву мансардного приміщення над парної, як власноруч обладнати автономний котел, здійснити розводку труб, монтаж радіаторів і правильно підібрати окремі елементи системи, дізнаєтеся з матеріалу.
Питаннями утеплення, вентиляції і обігріву мансарди необхідно зайнятися ще на етапі проектування лазні. В такому випадку можна істотно заощадити час і кошти, встановивши один загальний високопотужний котел для лазні та мансардного приміщення. Втім, якщо опалення мансарди не було продумано на початковому етапі, то можна вдатися до допомоги автономної системи опалення.
Види опалення мансарди лазні
Схема розводки труб опалення в мансарді лазні
Виходячи з бюджету або особистих побажань, обігрів мансардного приміщення можна організувати такими способами:
- Підключення до загальної системи. В такому випадку котел і насос потрібні більшої потужності. Якщо опалення не було спроектовано на етапі будівництва, устаткування доведеться замінити.
- Установка каміна. Від будівництва класичної конструкції доведеться відмовитися через її тяжкості. Оптимальні варіанти — електричні моделі або камінні вкладки.
- Обладнання «теплої підлоги». Така система може працювати на інфрачервоному, водяному або електричному обігріві. Монтується на етапі будівництва або капітального ремонту. Один з найбільш функціональних методів опалення, оскільки в такому випадку приміщення прогрівається рівномірно по всьому периметру, а тепле повітря піднімається знизу вгору.
- Автономний обігрів. Цей спосіб найбільш популярний, якщо обігрів планується зробити вже побудованої мансарді. Також його використовують при опаленні лазні традиційної піччю. Він передбачає повністю окремий обігрів мансардного приміщення.
Для встановлення автономної системи обігріву мансарди необхідно продумати не тільки сам проект, але й розібратися в монтажі окремих елементів котла, насосного обладнання, радіаторів, трубопроводів, арматури (фітингів, запірних клапанів). Важливо також відразу визначитися з подачею повітря і виведенням продуктів згоряння.
Проектування автономної опалювальної системи для мансарди

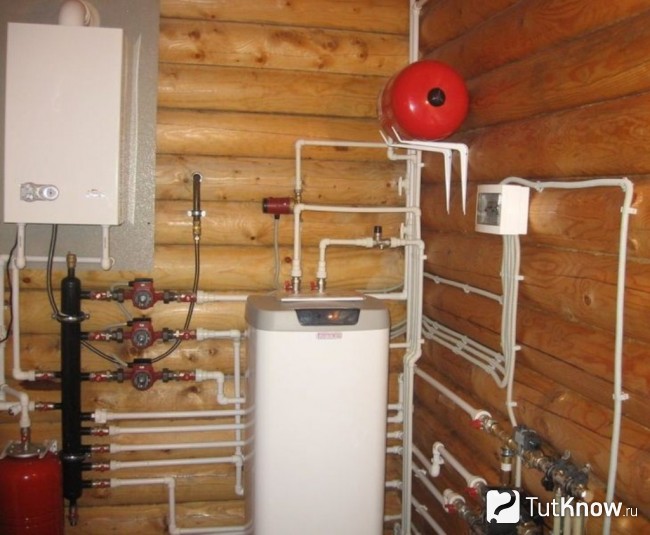

Схема обігріву за допомогою котла
Плануючи опалення, відразу визначитеся з типом котла, місцем розташування та видом палива. Якщо вибір припав на твердопаливний, рідинний або газовий котел, то продумайте заздалегідь, яким чином будуть виводитися продукти згоряння. Для цього можна обладнати окремий димохід або підключити прилад до вже існуючого.
Організація природної або примусової циркуляції теплоносія також є одним з головних питань. В першому випадку система электронезависима, оскільки працює без насоса. Однак для її обладнання потрібно використовувати труби великого діаметру і розміщувати їх під правильним ухилом. Одним з основних недоліків вважається складна регулювання. Тому рекомендується встановлювати примусову циркуляцію.
Щоб тепло в мансарді оптимально розподіляється, важливо правильно підібрати схему розводки трубопроводу. Оптимальний варіант — двотрубна система з циркуляційним насосом для забезпечення циркуляції теплоносія по замкнутому контуру.
Вибір котла для опалення мансарди лазні
Настінний котел для мансарди
У першу чергу потрібно визначитися з типом приладу. Ринок пропонує безліч моделей, що працюють на різних видах пального:
- Газові. Їх підключають до магістралей природного газу. Також вони можуть працювати на зрідженому балонному паливі.
- Рідкопаливні. Такі пристрої в основному працюють на солярці.
- Твердопаливні. Для їх роботи використовується вугілля, кокс, дрова.
- Електричні. Такі пристрої найбільш прості в експлуатації, екологічні та не потребують додаткового обладнання димоходу.
- Універсальні. Самі функціональні — котли, що працюють на всіх основних видах палива. Вони мають дві камери: одна — твердопаливна, друга — для рідкого пального та газу. При цьому пристрій оснащується спеціальним Теном.
Потужність приладу для обігріву мансарди розраховується не за традиційною формулою 1 кВ на 10 м2, оскільки стеля в такому приміщенні скошений. Розрахунки проводяться за принципом 500-700 на 10 м2.
Вартість котла визначається не тільки його потужністю та типом пальника, але і матеріалом корпусу (сталь, чавун). Варто відзначити, що закордонні моделі більш функціональні із-за сучасного автоматичного устаткування. Німецьке і шведське обладнання вважається найбільш якісним і довговічним, проте обійдеться воно недешево. Котли марок Bosch, Vaillant, Viessmann коштують від 28 тисяч рублів.
В середньому ціновому діапазоні найбільш функціональні — італійські, південнокорейські, чеська, іспанська, словацька і японські котли. Добре зарекомендували себе такі фірми, як Baxi, Beretta, Ferroli, Ariston, Junkers, Dakon. Їх ціна починається від 20 тисяч рублів. Найдешевші моделі — вітчизняні, наприклад, «Сигнал». Ціна на них стартує від 8 тисяч рублів.
Інструкція по установці котла в мансарді лазні
Опалення мансарди з допомогою газового котла
Якщо ви встановлюєте твердопаливний прилад, то подбайте заздалегідь про припливної вентиляції приміщення з урахуванням перетину 0,8 см на 1000 потужності котла.
Встановлення здійснюємо наступним чином:
- Готуємо підлогу до установки. Для цього місце розташування пристрою покриваємо негорючим матеріалом. При монтажі твердо – або рідкопаливного приладу маємо перед топкою лист з оцинкованої сталі.
- Якщо передбачається установка електричного котла, то прокладаємо від окремого автомата на розподільному щитку проводку. Монтуємо окрему розетку. Якщо обробка приміщення виконані з горючих матеріалів, то здійснюємо зовнішній монтаж. При облицюванні мансарди вогнестійкими матеріалами проводимо кабель всередині.
- Для установки газового котла проводимо до мансарді трубопровід від балона або загальної системи подачі природного газу.
- Встановлюємо прилад. Рідинний або твердопаливний котел повинен розміщуватися на відстані понад 0,5 метра від стіни. Електричний або газовий прилад монтується на стіну за допомогою дюбелів або фіксуються на підлозі.
Врахуйте, що пристрій, яке розраховане на природну циркуляцію, може оснащуватися насосом і працювати на примусовою. Якщо ж прилад спочатку виготовлений для роботи з циркуляційним насосом, то обладнати природну циркуляцію не вийде.
Монтаж системи виведення продуктів згоряння в мансарді лазні

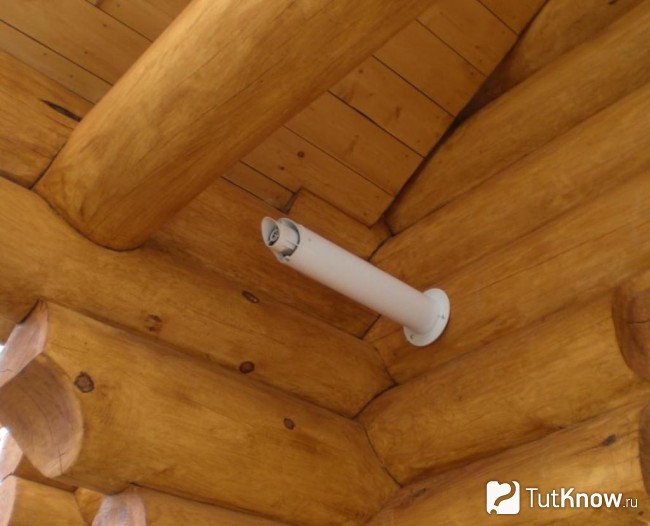

Виведення продуктів згоряння
Оптимальний варіант для установки в мансарді — коаксильний димохід, оснащений системою примусової тяги. Щоб встановити його правильно і безпечно, діємо наступним чином:
- Готуємо вихід до димоходу. Діаметр вивідною конструкції розраховується за паспортом пристрою. Він повинен відповідати перерізу труби приладу.
- Сам димар обладнаємо рівне. У загальний вивідний отвір труба повинна виходити під прямим кутом і бути не більш одного метра завдовжки.
- Монтуємо в димоході стабілізатор тяги.
- Всі шви обов’язково герметизируем. Для електричного котла обладнання системи виведення продуктів горіння не потрібно.
Двоконтурна сталева дымовыводящая труба з базальтоволоконным утепленням краще всього підійде для обладнання димоходу.
Правила монтажу насоса для подачі води
Схема опалення мансарди
Вибираючи насос, важливо враховувати необхідний напір для повноцінного водопостачання. Рекомендується встановлювати прилад з запасом потужності.
Правильна і безпечна установка насоса здійснюється в такому порядку:
- Вводимо в баню водопровідну трубу.
- Підключаємо до неї проміжну буферну ємність у вигляді гидроаккумуляторного бака. Він у системі є своєрідною водонапірною баштою.
- Монтуємо на вході в бак спеціальний зворотний клапан. Він необхідний для запобігання стікання води в свердловину. Деякі насоси вже оснащені клапаном, тому додаткова установка не вимагається.
- На виході з бака фіксуємо манометр. З його допомогою можна буде контролюватися тиск.
- Прикріплюємо біля манометра автоматичний повітряний впускний/випускний клапан.
На тиск водопідйомній труби впливає глибина занурення. Якщо вона до 50-ти метрів, то тиск складе близько 6 бар, якщо до 230 — 16 бар.
Специфіка монтажу радіаторів в мансарді над лазнею

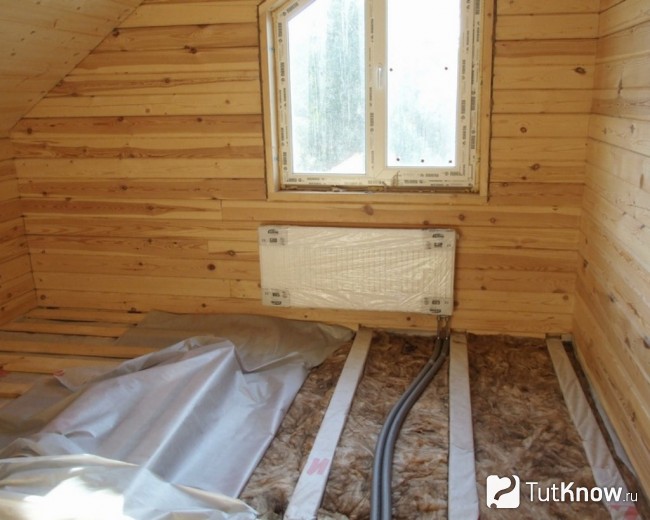

Монтаж радіаторів в дерев’яній мансарді
Для початку необхідно визначитися з типом радіаторів. Чавунні моделі — довговічні, стійкі до корозійного впливу і мають високу теплову інерцію. Конструкції з алюмінію або стали легше і виглядають більш естетично, проте теплова інерція у них менше. Найбільш популярними і функціональними вважаються біметалічні радіатори зі сталевим сердечником і ребрами з алюмінію.
Встановлюємо прилади в такому порядку:
- Монтуємо на виході з котла трубу для розводки тепла. Самими довговічними і якісними вважаються мідні труби. Однак вони відрізняються високою вартістю. Тому більшою популярністю останнім часом користуються пластикові і металопластикові елементи. Вони легкі і стійкі до корозії, але можуть поступово деформуватися під впливом високих температур.
- Фіксуємо на трубі термостат (автоматичний терморегулятор). Він необхідний для контролю температури.
- Під’єднуємо до труб радіатори.
Зверніть увагу, що встановлювати радіатор опалення в мансарді необхідно так, щоб висхідний потік теплого повітря проходив біля вікна. Це необхідно для обдування скла і запобігання попадання конденсату.
Дивіться відео про мансарді:
Підключити опалення в мансардному приміщенні над лазнею не так вже й складно, якщо грамотно підійти до вибору типу підігрівача і палива. Наведені покрокові інструкції допоможуть вирішити питання, як опалювати мансарду над лазнею і здійснити всі роботи власноруч.
