Підлога в банеПравильный підхід до організації зливу стічних вод з лазні передбачає дотримання будівельних норм під час роботи. Пропонуємо вам опис конструкцій популярних систем водовідведення, які можна виготовити своїми руками.

Існує багато варіантів відведення використаної води з банного приміщення, які практично не вимагають фінансових вкладень і підключення до центральної каналізації. Ретельно продуманий злив в лазні забезпечить довговічність підлоги і фундаменту, запобігає появі грибка на стінах.

Рекомендації по облаштуванню підлоги зі зливом для лазні

Підлогу зі зливом в лазні
Створення системи зливу усередині лазні починається на стадії виготовлення підлог. Вода швидко піде з приміщення, якщо підлога побудований згідно з рекомендаціями:

Для відведення рідини з приміщення виконайте монтаж зливної труби в підлозі лазні (зазвичай у мийній).
Зливний отвір закрийте сіткою для попередження попадання всередину великих предметів.
Підлогу виготовте з невеликим ухилом в сторону зливного фланця.
Якщо підлога бетонна, перевірте відсутність западин і нерівностей, у яких може зупинятися вода.
Щоб вода швидко надходила до стоку, в підлогу біля стіни забетонируйте жолоба. Для виготовлення ринв використовуйте бетонні, азбестові, керамічні, а також поліпропіленові труби. Вироби необов’язково повинні бути особопрочными, адже брудна вода неагресивна, а температура — менше 60 градусів.
У лазні з кількома «мокрими» приміщеннями виготовте стояк, до якого підводить воду з усіх приміщень. Зазвичай його монтують у кутку і кріплять хомутами.
Внутрішню каналізацію прокладають до настилання підлоги, з ухилом, щоб вода надходила до місця зливу самопливом. За бажанням підлогу покрийте матовою плиткою.
Передбачте вентиляцію стояків, для цього трубу пристрою виведіть вгору, крізь дах, і зафіксується в такому положенні.
Стоки від санвузлів зберіть за традиційною схемою з використанням каналізаційних елементів — сифона, водяного затвора.
В душових встановіть стоки з затворами — трапи.

Каналізаційна система за межами лазні

Каналізаційна труба для відведення стоків з лазні
На вибір способу водовідведення впливають наступні фактори:

Склад ґрунту.
Рельєф ділянки.
Обсяг відводиться води.
Варіант покриття підлоги.
Кількість приміщень, від яких відводиться волога, їх розміри.

Крім того, слід зважати на небезпеку забруднення ділянки брудною водою з лазні. Велика кількість жиру, зважених часток, миючих засобів здатна забруднити ділянку навколо ванни, у приміщенні буде відчуватися неприємний запах і створиться некомфортна атмосфера. Споживачі можуть вибрати один з двох способів позбавлення від брудної води — відвід каналізаційних стоків у грунт поруч з лазнею або збирання її в герметичну ємність і вивезення за межі ділянки.

Злив води в грунт під лазню

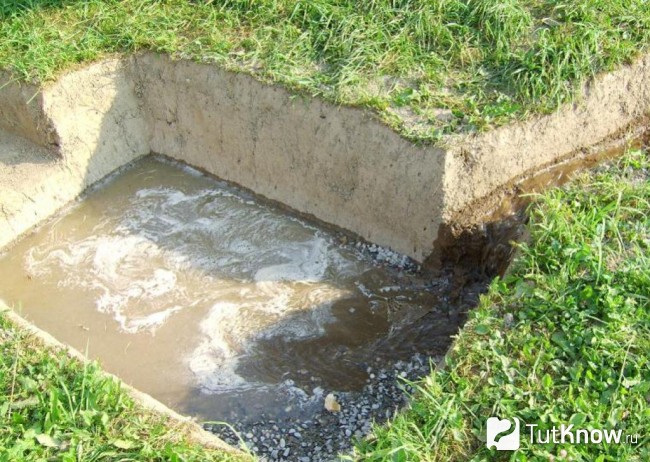

Висновок води за межі лазні в грунт
Найпростіший варіант зливу — відведення води в грунт під будову. Зазвичай так позбуваються води в літній період. Ще при будівництві фундаменту під мийної вирийте неглибоку яму і заповніть її піщано-гравійною сумішшю. Під час будівництва підлоги виведіть зливну трубу прямо туди. У цьому випадку зливні труби не монтуються. Після миття приміщення лазні слід ретельно просушити.

Існують обмеження для такого відводу води:

Для споруд, зведених на стрічковому фундаменті, цей спосіб представляє певну небезпеку. Стрічковий фундамент побудований з використанням бетонної суміші, добре вбирає вологу. Невелика кількість стічних вод поруч з ним не вплине на структуру бетону, але інтенсивна експлуатація лазні може вплинути на міцність фундаменту. Тому воду зливають під баню, якщо кількість миються не більше трьох.
Якщо поверхня ділянки — рельєфна, вода може з часом розмити грунт і послабити фундамент.
Під банею не повинно бути глини або іншого грунту, погано вбирає воду, інакше під підлогою постійно буде мокро.

Каналізація дренажного типу для лазні

Схема дренажної каналізації
Такий спосіб відведення стоків застосовують на грунтах, добре пропускають рідини, і в разі, коли грунтові води залягають глибоко.

Роботу виконуйте в такому порядку:

На відстані 1-1,5 м від фундаменту викопайте яму глибиною, більше рівня замерзання на 50 див. Мінімальний діаметр ями — 1 м (для малого числа миються).
На дно посипте гравій або керамзит.
Переконайтеся, що грунт щільний і стінки ями не обсипається. Якщо грунт — рихлий, в яму опустіть залізну або пластикову бочку, попередньо вирізавши дно. Можна також покласти в яму кілька автомобільних шин.
Між колодязем і лазнею викопайте траншею з нахилом від лазні і укладіть каналізаційні труби. Одну сторону виробу приєднайте до зливної труби мийної, іншу — виведіть у яму.
Накрийте яму кришкою.
Засипте колодязь грунтом і утрамбуйте.

Цей варіант згодиться для тих, кого цікавить, як зробити злив в лазні з мінімальними витратами.
Використання фільтраційного колодязя для зливу в лазні

Схема фільтраційного колодязя для стоків з лазні
У стічних водах мало мікроорганізмів, що викликають реакцію бродіння, вона легше очищається. Тому стоки можна збирати у спеціальні колодязі для самостійної очищення. Будують колодязь не ближче 3-5 м від стіни лазні. Дізнайтеся заздалегідь глибину промерзання грунту.

Виконайте наступні операції:

Викопайте яму на 50 см глибше точки промерзання. Горизонтальні розміри встановіть на свій розсуд, зазвичай розміри визначає діаметр бетонної труби, яку встановлюють у яму для захисту від обсипалась грунту.
Встановіть бетонну трубу в колодязь. Замість труби можна спорудити опалубку і виготовити бетонні стіни.
На дно колодязя насипте шар керамзиту або щебеню, перемішаних з піском шаром не менше 30 див. Фільтраційна прошарок повинна розташовуватися на 15 см вище максимального рівня промерзання грунту.
Викопайте траншею від лазні до колодязя з нахилом у бік ями.
Укладіть каналізаційну трубу в траншею. Одну сторону труби приєднайте до зливної труби лазні, інший виведіть у колодязь. В траншеї труба повинна розташовуватися з невеликим ухилом, який залежить від її діаметра, стандартний нахил — 2 см/м. Рекомендована глибина розташування труби — на 60-70 см нижче рівня промерзання. Однак точне дотримання останньої вимоги іноді вимагає виготовлення глибокого колодязя, тому пропонується альтернативний варіант — для захисту труби від замерзання утепліть їх будь-яким способом.

Для полегшення вибору трубопроводів виробники фарбують каналізаційні труби внутрішнього користування в сірий колір, зовнішнього — в оранжевий.
При укладанні труб в траншею виконуйте такі вимоги:

Труба повинна бути без поворотів, щоб уникнути засмічення.
Діаметр труби — не менше 50 мм.
Купуйте спеціальні каналізаційні труби. Добре зарекомендували себе традиційні бетонні або керамічні вироби, можна також використовувати труби ПВХ. Металеві не рекомендується встановлювати, вони іржавіють.
Стики труб замажте бетоном.
Колодязь накрийте кришкою.
Виготовте і встановіть повітряний патрубок, який повинен виступати на 400 мм над рівнем грунту.

Ця система має недолік — мильна вода може забити грунт, потрібно очищення.
Відведення води з лазні в герметичну зливну яму

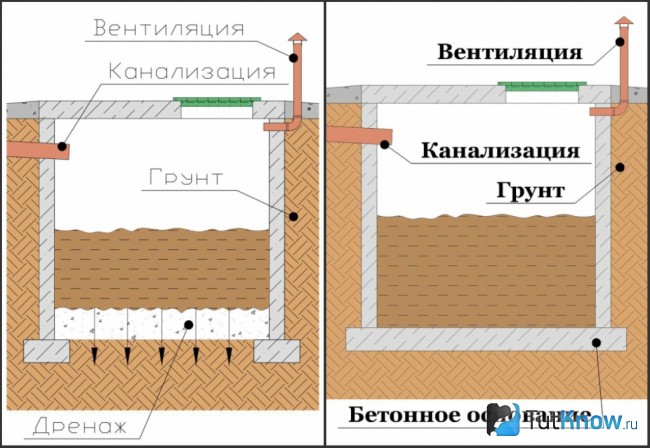

Герметична і не герметична яма для лазні
Згідно з вимогами санітарно–епідеміологічної служби, каналізаційні стоки не можна виливати в грунт без очищення. Однак є норма, яка дозволяє зробити підлогу в лазні зі зливом, не порушуючи екологію — при обсязі стоків менше 1 куб. м. на добу. Адже хто міряє ці стоки. Замість зливної ями без дна потрібно виготовити герметичну яму, якщо мають місце такі причини: відстань між ямою і лазнею — менше 5 м, від ями до паркану менше 2 м, якщо неможливо побудувати яму глибше рівня водозабору.

Місце для зливної ями вибирайте, враховуючи наступні моменти:

Вона будується в найнижчому місці ділянки, щоб вода самопливом надходила.
Зливну яму необхідно періодично звільняти від вмісту, для чого замовляють асенізаторську машину з. Тому забезпечте під’їзд до пристрою, а в кришці виготовте отвір для установки шланга.
Очищення зливної ями вимагає додаткових витрат.
Якщо грунтові води розташовані близько від поверхні, в якості накопичувача використовуйте пластикову ємність.

Герметичну зливну яму можна виготовити своїми руками в наступній послідовності:

Викопайте котлован глибиною 2-2,5 м і такими ж розмірами в горизонтальній площині.
Викопайте траншею від лазні до ями, дотримуючись вимог, зазначених у попередніх розділах.
На дно котловану насипте щебінь шаром 10-15 см, ущільніть його. Залийте дно бетоном шаром не менше 7 див.
Після застигання бетону виготовте опалубку для формування стін колодязя. В опалубці залиште отвір для каналізаційної труби.
Залийте опалубку бетоном.
Після застигання бетону гидроизолируйте внутрішню поверхню колодязя рідким бітумом.
Встановіть каналізаційну трубу в траншею. Один кінець опустіть у колодязь через залишений отвір, інший — під’єднайте до зливної труби в лазні.
Засипте траншею і місце навколо колодязя грунтом і ущільніть його.
Накрийте колодязь кришкою. Встановіть вентиляційну трубу в кришку колодязя. Вона повинна виступати над грунтом на 400-700 мм

Використання септиків для стоків з лазні

Принцип роботи септика
Каналізаційну систему періодично треба очищати. Самий практичний метод очищення — септичний, що не вимагає використання асенізаторських машин. Зазвичай цей спосіб застосовується при частому користуванні лазнею, коли миються великі компанії, або за наявності в приміщенні санвузла. Велика кількість каналізаційних стоків може швидко забруднити ділянку біля будови.

Септичний метод очищення води полягає в послідовному очищення стоків різними способами. На першому етапі вода звільняється від грубих домішок, на наступному проходить фільтраційно–біологічна очистка. Вода після септиків не містить мила та інших домішок, не має запаху, часто використовується для поливу. Заводські септики коштують дорого, і користувачі часто виготовляють такі пристосування своїми руками. Для самостійного виготовлення септика знадобляться бетонні кільця діаметром 1 метр.

Виготовляють септик наступним чином:

На відстані не менше 1,5 м від стіни лазні викопайте яму глибиною 2-2,5 м, але можна і глибше.
На дно насипте шар піску (150 мм), щебеню (100 мм) і все утрамбуйте.
Опустіть у яму бетонні кільця.
Поруч викопайте ще один колодязь меншою глибини.
Насипте пісок, щебінь на дно колодязя і ущільніть їх.
Опустіть на дно кільця.
Забетонируете дно глибокого колодязя і щілини між кільцями — колодязь повинен бути герметичним.
У верхній частині обох кілець колодязів проробіть отвори і з’єднайте кільця трубами, які повинні розташовуватися з нахилом 2 см/м у бік глибокої ями. Місця з’єднання закладіть цементом.
Підведіть каналізаційну трубу від лазні до неглибокому криниці.

Перша ємність призначена для відстоювання грубих частинок, які впадуть на дно через деякий час після відстоювання. Після наповнення першого колодязя вода почне переливатися в другу через сполучну трубу. У другій ємності земляні бактерії перероблять всі органічні речовини у воді. З часом кількість бактерій зменшується, їх доводиться купувати в магазині і власноруч додавати у воду. Очищену воду можна використовувати для поливу.
Водяний затвор для лазні своїми руками

Облаштування каналізації для лазні
Щоб у лазні взимку не проникав холодне повітря та неприємні каналізаційні запахи, пристрій зливу в лазні оснащують водяним затвором. Його можна виготовити з підручних засобів і встановити в зливну яму в такій послідовності:

Замініть ручку на пластиковому відрі на металеву, яку можна виготовити з оцинкованого заліза.
Поперек зливної ями покладіть металеву трубу.
Надягніть на відро трубу.
На кінець каналізаційної труби закріпіть шматок гофрованої, яку опустіть у відро. Зріз гофра розташуйте посередині відра — на відстані 10 см від дна і 10 см верхнього зрізу. Вода буде надходити в відро і виливатися через край. Залишилася у відрі рідина не дасть повітрю надходити в баню.

Якщо садовий ділянка біля лазні не засаджений, можна побудувати дренажну систему, по якій вода буде переміщатися від септика в потрібному напрямку. Для цього радіально від пристрою викопайте траншею глибиною, що перевищує глибину замерзання грунту. Укладіть у траншеї труби з нахилом від септика, виконайте в них отвори, з’єднайте з колодязем. Очищена вода від колодязя буде самостійно розливатися в усі сторони, зволожуючи грунт.
Додаткову інформацію про зливі в лазні можна почерпнути з відео:

Виконання нескладних вимог дозволить створити ефективну систему водовідведення. Святковий настрій, з яким приходять в лазню відвідувачі, багато в чому підтримується якістю виготовлення каналізаційної системи.
