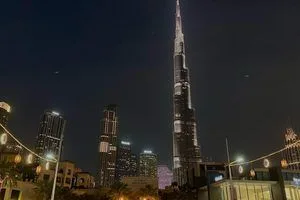

Найвищий хмарочос планети, Бурдж-Халіфа заввишки 828 метрів, стоїть не на твердій скелі, а на м’яких осадових породах і в умовах агресивних солоних ґрунтових вод. Стійкість такої споруди забезпечує не лише масивний бетонний фундамент, а й електрична система захисту від корозії, без якої основа будівлі з часом могла б послабитися.
Тому питання, що буде з вежею, якщо надовго вимкнути електрику, напряму пов’язане з тим, як влаштований її фундамент та чому йому потрібен постійний струм.
Слабкі ґрунти й маса хмарочоса: як утримати будівлю
Майданчик для будівництва на перший погляд зовсім не підходив для гігантської споруди: під основою — пісок, м’який зцементований вапняк, піщаник і дуже солоні ґрунтові води, а твердих порід немає навіть на глибині близько 140 метрів.
Інженерам потрібно було розмістити колосальну масу хмарочоса на такому ґрунті ще й з урахуванням сильних вітрів і піщаних бур у регіоні. Виходом стала комбінована система пальово-плитного фундаменту, коли масивна плита спирається не просто на землю, а на цілу «кореневу систему» з бетонних паль.
Під спорудою пробурили 194 свердловини діаметром приблизно 1,5 метра та заповнили їх бетоном. Палі заглиблені орієнтовно на 50 метрів і працюють як довгі «цвяхи», які важко вирвати з ґрунту, що глибше вони занурені. Вони разом із плитою сприймають і розподіляють вагу будівлі.
На зведення паль і плити пішло менше року, а на весь хмарочос — близько шести років.
Бетонна плита: склад, об’єми й технологія
Основний елемент фундаменту — бетонна плита завтовшки майже 4 метри. До бетону тут поставилися максимально уважно, змінюючи його склад і технологію укладання, щоб уникнути тріщин і перегрівання.
Плиту бетонували в чотири заходи, причому кожну ділянку заливали безперервно. Щоб така маса не перегрілася і не розтріскалася, приблизно 40% цементу замінили летючою золою — продуктом роботи вугільних електростанцій. Це знижує тепловиділення під час твердіння.
Стіни вежі в спекотні періоди бетонували лише вночі, а в розчин додавали лід. За температур близько +50 °C удень бетон набирає міцність надто швидко, що провокує появу тріщин, тож денну жару намагалися «обійти».
На одну лише плиту витратили приблизно 12 500 кубометрів бетону, на весь фундамент разом із палями — понад 45 000 кубометрів, а на всю споруду загалом — близько 330 000 кубометрів.
Плита рівномірно розподіляє навантаження від хмарочоса на палі, а ті утримують його завдяки силам тертя між бетоном і навколишньою породою. Цей принцип давно застосовують там, де до скелі дістатися неможливо. Команда під керівництвом головного конструктора проєкту Білла Бейкера з бюро SOM розрахувала, як має працювати така система для вежі понад 800 метрів заввишки.
Солоні води й корозія: чому основі потрібен додатковий захист
Навіть ідеально прорахований фундамент не рятує від іншої небезпеки — агресивного впливу середовища. Ґрунтові води на ділянці підходять дуже близько до поверхні — приблизно на 1–3 метри — і містять більше солей, ніж морська вода. Виходить, що фундамент фактично занурений у цю солону «ванну».
Усередині паль і плити знаходиться сталева арматура, яка без захисту почала б кородувати. Її поступове руйнування з часом могло б ослабити несучу здатність усього фундаменту.
Щоб мінімізувати ці ризики, передбачили кілька рівнів захисту:
- багатошарову гідроізоляцію, що зменшує контакт бетону із солоною водою;
- значну товщину захисного бетонного шару над арматурою та жорсткі вимоги до ширини допустимих тріщин;
- спеціальні хімічні добавки-інгібітори корозії в бетоні;
- катодний захист — електрохімічну систему, яка потребує постійного електроживлення.
Катодний захист: як струм рятує арматуру
Катодний захист — це система, у якій за допомогою постійного електричного струму корозійні процеси спрямовують не на арматуру, а на спеціальні аноди. У фундаменті Бурдж-Халіфи під плитою розміщені титанові анодні сітки.
Через них подається постійний струм від зовнішнього джерела. У результаті корозія «перемикається» з арматури на аноди, а сталева арматура поводиться як катод і захищається. Завдяки особливому покриттю титанові сітки руйнуються дуже повільно, і їх розраховують на тривалу роботу — на десятиліття.
У разі виходу з ладу системи в першу чергу зазвичай проблеми виникають не з самими сітками в бетоні, а з електронікою та блоками живлення. До них є доступ, тож ремонт або заміна можливі без розкопування фундаменту.
Якщо знеструмити систему надовго, катодний захист перестане працювати. Це не означає миттєвої катастрофи: деякий час ефект частково зберігається, а сам бетон у лужному середовищі утворює на сталі тонку захисну плівку. Навіть для магістральних трубопроводів у нормах допускають планове відключення станцій катодного захисту на кілька діб на квартал, тож короткі перерви в живленні для подібних систем не критичні.
Справжні проблеми можуть початися, якщо захист роками не вмикати та не контролювати його роботу. У такому разі солона вода поступово дістанеться до арматури, корозія посилиться, і це призведе до повільного ослаблення фундаменту, що особливо відчутно за сильних вітрових навантажень.
За принципом дії така система не унікальна: в Україні електрохімічний захист обов’язковий, наприклад, для підземних магістральних трубопроводів — там теж є випрямляч, анод у ґрунті та постійний струм. А в побуті схожий підхід застосовують у звичайних водонагрівачах, де встановлено магнієвий анод, який кородує замість бака та потребує періодичної заміни.
Форма вежі й вітер: навіщо «пелюстки»
Багатьом Бурдж-Халіфа запам’яталася як вежа з пелюстковим планом, і часто це сприймають як суто архітектурний прийом. Насправді форма тісно пов’язана з аеродинамікою та стійкістю будівлі.
Потік вітру, обтікаючи високу споруду, відривається від кутів і формує вихори. Якщо ці вихори виникають у сталому ритмі, вони здатні розгойдувати хмарочос. У Бурдж-Халіфі окремі уступи фасаду піднімаються по спіралі, і на кожному рівні вітер стикається з іншою формою. Це «збиває» ритм утворення вихорів — інженери описують це як прагнення «заплутати вітер».
Завдяки такій геометрії для вежі не знадобився величезний маятник-гасник коливань, який підвішують у деяких інших супер-високих будівлях. Аеродинамічні випробування моделей у трубі показали, що розгойдування вписується в нормативи й без додаткового маятникового демпфера.
Ще на стадії проєктування вежу розвернули приблизно на 120 градусів відносно напрямків найсильніших вітрів. Попри всі заходи, верхівка за сильного вітру все одно рухається — орієнтовно на півтора метра.
Бурдж-Халіфа поєднує статус найвищого хмарочоса світу з надзвичайно складною інженерною системою. Від складу бетону й роботи електрохімічного захисту до аеродинаміки фасаду тут прораховано кожну деталь. Будівля стоїть на м’яких породах у солоній воді, і саме поєднання продуманих технологій та постійного обслуговування інфраструктури забезпечує її стійкість. За ефектним силуетом на тлі пісків приховано великий технічний проєкт, який працює безперервно — навіть тоді, коли місто спить.
