За останній рік одеські майстри з ремонту побутової техніки помітили закономірність: кількість звернень із «мертвими» платами керування зростає не після гроз чи старої проводки, а після масового переходу мешканців на портативні станції та бензогенератори. Причина — не сама автономна енергія, а момент переходу між джерелами живлення.
Чому «чистий синус» — не рекламна фраза, а технічна вимога
Побутова техніка з інверторним керуванням — пральні машини, холодильники з інверторними компресорами, газові котли з електронним розпалом — розрахована на синусоїдальну напругу 220 В із чіткою формою хвилі. Бюджетні генератори та деякі портативні станції видають так звану модифіковану синусоїду — ступінчастий сигнал, який лише приблизно нагадує справжній синус. Для лампочки чи чайника різниці немає. А от для імпульсного блока живлення плати керування ця «ступінчаста» форма означає різкі стрибки похідної напруги, на які схема просто не розрахована.
Варистор: деталь, яка бере удар на себе — і не завжди виживає
Перший елемент, що приймає на себе викид напруги при перемиканні на генератор або поверненні мережевого світла, — варистор (MOV), встановлений одразу після запобіжника у блоці живлення. Його завдання — «зрізати» імпульс перенапруги. Але варистор має ресурс: кожен викид трохи «випалює» його структуру. Один різкий стрибок при неузгодженому підключенні автоматики генератора здатний або миттєво пробити варистор до короткого замикання (тоді згорає запобіжник — це ще «легкий» сценарій), або поступово знизити його здатність поглинати енергію, після чого захист перестає спрацьовувати вчасно, і наступний викид уже б’є по трансформатору й контролеру без бар’єра.
Імпульсний трансформер і ШІМ-контролер: тиха поломка без диму

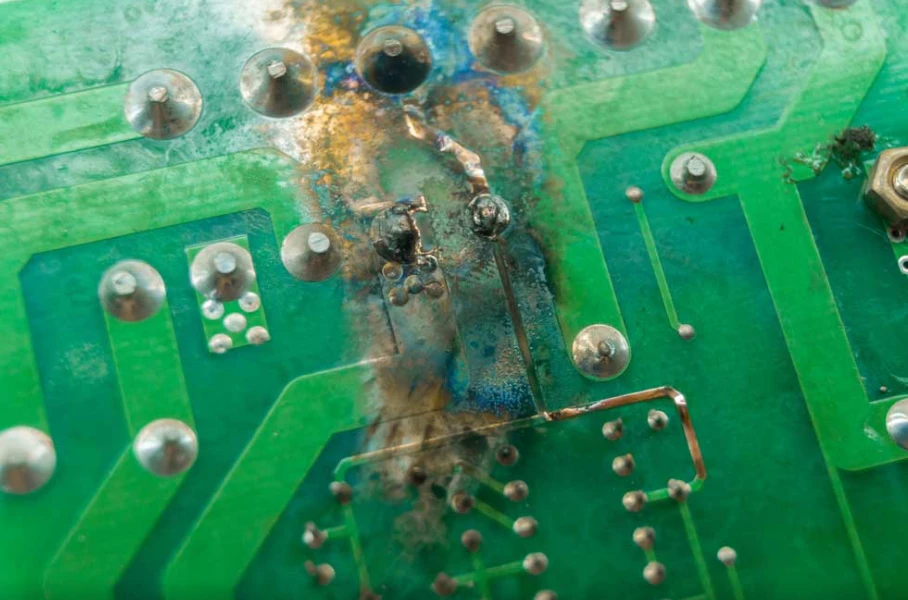

Якщо варистор не встиг чи не зміг погасити викид, удар приймає імпульсний трансформатор блока живлення та ШІМ-контролер — мікросхема, що керує широтно-імпульсною модуляцією (ШІМ), тобто регулює живлення силового ключа блока живлення (найчастіше це мікросхеми серій на кшталт UC384x або аналогічні в китайських платах для пральних машин і котлів). Пробій обмотки трансформатора або вихід з ладу ключового транзистора рідко супроводжується запахом гару — техніка просто перестає вмикатися або вмикається з помилкою, яку власник сприймає як «глюк» і намагається скинути перезавантаженням. У результаті до майстра плата потрапляє вже з накопиченими вторинними пошкодженнями: перегрітий дросель, обвуглені доріжки навколо ключа, іноді — пробитий оптрон зворотного зв’язку.
Четверта поломка — та, яку рідко озвучують: земляний контур і мережевий фільтр завад
Окремо варто згадати ситуацію, характерну саме для автономних станцій без повноцінного заземлення виходу. Мережевий фільтр завад на вході плати (елемент, що відповідає за електромагнітну сумісність — ЕМС) розрахований на певну різницю потенціалів між фазою, нулем і землею. Якщо генератор чи інвертор EcoFlow-подібного типу не має стабільного «плаваючого нуля», конденсатори Y-класу у вхідному фільтрі отримують несиметричне навантаження і поступово втрачають ємність. Зовні це виглядає як «техніка працює, але з завадами на дисплеї» — доки фільтр остаточно не вийде з ладу, після чого весь удар наступного перепаду вже йде напряму на ШІМ-контролер.
Що каже майстер
«За останні місяці десь кожен третій випадок виходу з ладу плати керування, з яким до нас звертаються в Одесі, пов’язаний саме з переключенням на автономне живлення, — коментує Василь Продан, майстер з діагностики електроніки побутової техніки www.homemaster.com.ua. — Найгірший сценарій — коли людина вручну перекидає вилку з мережі на станцію без паузи. Навіть секунда збігу двох джерел живлення з різницею фаз здатна пробити варистор миттєво. Ми завжди рекомендуємо або пристрій автоматичного введення резерву — ATS (від англ. Automatic Transfer Switch), який сам перемикає лінію без участі людини, — або хоча б витримувати паузу 10–15 секунд між відключенням і підключенням нового джерела».
Реле напруги — не розкіш, а страховка від повторного ремонту
Ключова помилка, яку майстри бачать після ремонту: власник міняє згорілу плату або блок живлення, але залишає ту саму схему підключення генератора — і за кілька місяців приносить техніку повторно з тією самою несправністю. Реле контролю напруги, встановлене перед розподільним щитком, розриває коло за мілісекунди при виході параметрів мережі за межі 175–250 В, а мережевий фільтр із варистором відповідного класу захисту та рівня поглинання енергії додатково гасить високочастотні викиди, які реле фізично не встигає відпрацювати. Разом ці два пристрої закривають саме той проміжок часу — перші мілісекунди перехідного процесу, — коли найчастіше і гине електроніка.
Для власників техніки в Одесі, де переходи на автономне живлення трапляються регулярно, діагностика плати керування після кожного випадку нестабільної роботи техніки — це не перестрахування, а спосіб виявити пошкоджений варистор чи «просаджений» фільтр до того, як вони перестануть виконувати захисну функцію повністю. Записатися на ремонт побутової техніки в Одесі можна для точної діагностики стану плати після роботи від генератора чи портативної станції.
