Сучасні пристрої й техніка потребують періодичного обслуговування, а в деяких випадках – проведення ремонту. Для виконання робіт з енергозалежними об’єктами застосовують спеціалізоване обладнання. Одним із поширених приладів є осцилограф, призначений для вимірювання електричного струму. Універсальний пристрій перетворює сигнали електроструму на певні значення й графіки та виводить їх на дисплей.
Осцилограф відображає амплітудні та часові показники струму, фіксує та записує вимірювання. Обладнанням користуються інженери з електроніки. Вимірювання струму осцилографом застосовують у різноманітних лабораторіях, науково-дослідних центрах, майстернях та сервісах з ремонту техніки.
Конструктивні особливості осцилографу
Осцилограф варто купити інженерові на підприємстві, радіолюбителю або домашньому майстру. Головне призначення пристрою полягає у візуалізації сигналів, що поступають на вхід, з метою подальшого їх вимірювання, аналізу та дослідження. Графічні дані можна зберігати, перетворювати, порівнювати тощо.
Прилад є незамінним обладнанням під час проведення електричних та фізичних дослідів у лабораторіях. Осцилограф максимально точно відтворює форму вхідного сигналу. Обладнання буває цифровим та аналоговим, може незначно відрізнятися особливостями конструкції, але загалом складається з наступних блоків:
- формувач вхідного сигналу;
- аналого-цифровий перетворювач;
- блок внутрішньої (оперативної) пам’яті;
- блок розгортання за часом подій пусків;
- тригерний блок (нормальний і авторежим);
- блок відображення (візуалізації) даних.

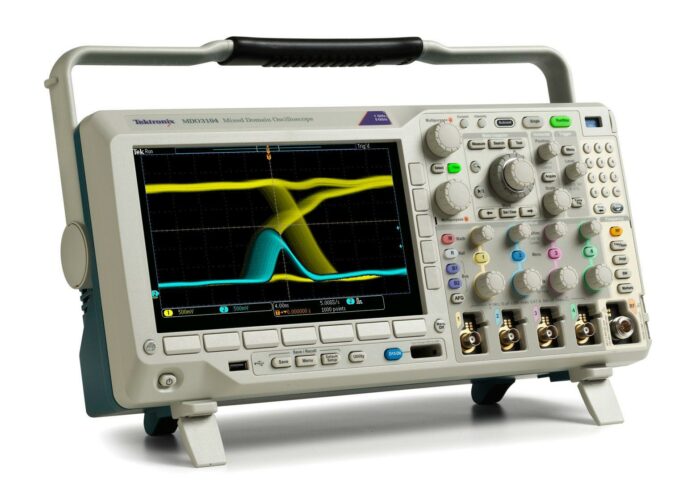

Найбільш поширеними є цифрові моделі осцилографів. Також пропонуються прилади портативного типу й комп’ютерні пристрої. Вони дещо відрізняються в залежності від функціоналу конкретного пристрою. Але майже на всіх приладах фронтальна панель містить входи каналів, екран, ручки регулювання сигналів по горизонталі та вертикалі й ручки запуску обладнання.
Принцип дії осцилографів
Головне призначення осцилографу полягає у відображенні електричних сигналів, що змінюються з часом, в динаміці. У графічній візуалізації напруга електроструму зображується по осі Y (по вертикалі), час відкладається по осі X (по горизонталі). На дисплеї осцилографа користувач відстежує динаміку змін струму. Принцип дії приладів полягає в наступному:
- Вхідна напруга проходить через підсилювач вертикального відхилення.
- Сигнал масштабується перед подачею на перетворювач у послідовність кодів.
- Миттєві значення напруги відбиваються в кодах, записуються у пам’ять.
- Попередні записи та звіти не видаляються, а зсуваються на одну комірку.
- Процес продовжується до повного виконання задачі користувача.
Осцилографи потрібні для розробки та вимірювання компонентів електроніки, радіоапаратури й техніки. Сфера застосування пристрою дуже широка та різноманітна. Приладом користуються у науково-дослідних та навчальних лабораторіях, автомобільній промисловості, при тестуванні електронних систем та обладнання, перевірці засобів зв’язку радіолокаційних мереж тощо.
Недорого купити якісний багатофункціональний осцилограф можна у магазині RadioShop. При виборі моделі треба уважно ознайомитися з робочими параметрами й технічними характеристиками пристрою. Слід враховувати пропускну спроможність, частоту дискретизації й оновлення сигналів, методику запуску обладнання, число каналів вимірювання та інші особливості. Перед придбанням пристрою важливо визначитися з характером вимірювань та властивостями сигналів, які доведеться записувати та відображати за допомогою осцилографу.
