Будівництво будинку в стилі фахверк
Ми придбали ділянку в тихій селі, де вже був зведений цоколь 6,5?9 м з бетонних плит та блоків з воротами для в’їзду машини.
Гараж нам був не потрібен, от і вирішили розширити цоколь до квадрата 9?9 м. Незважаючи на десятилітнє запустіння, фундамент виявився в бездоганному стані: грунт піщаний, грунтові води стоять низько, а закладав все це полковник, і підійшов він до своєї справи дуже грунтовно.

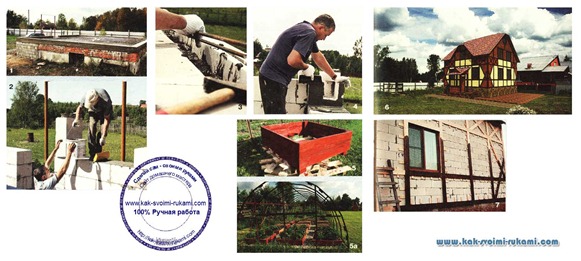

Ми ж, розширюючись, на всю глибину залили бетонну стрічку, врізали арматуру в стару частину, а зверху весь фундамент зв’язали армопоясом (фото 1). Конструкція виявилася надійною, за минулі чотири роки деформацій не було.
Будинок в стилі фахверк своїми руками: від ідеї до втілення
Спочатку якоїсь ясної ідеї за проектом вдома не було, тому ми взяли вихідну конфігурацію фундаменту і на міліметровому папері стали «розкладати» з блоків потрібну планування. Пізніше буквально за ним будівельники точно укладали стіни і робили віконні прорізи.
Таким чином, у нас вийшов повний план будинку, а також точний розрахунок кількості піноблоків для закупівлі. І ми почали будівництво, не замислюючись про зовнішній обробці до моменту, коли будинок набуде вже готову форму.
Нам дуже пощастило з будівельниками – знайшли бригадира, який живе в сусідньому селі. Він запросив своїх родичів, ті виявилися майстрами на всі руки. І в підсумку від фундаменту до монтажу опалення та чистової обробки все виконано однією бригадою. Всі роботи виконувалися за детальним кресленням на міліметрівці, а потім з роздруківок комп’ютерної графіки.
Весь процес ми контролювали особисто і детально знімали на фотоапарат. Пізніше з фотографій ми, наприклад, точно знали, де не можна свердлити стіни, ризикуючи пошкодити приховану проводку. До речі, що стосується проведення: треба було брати багатожильний провід, так як з жорстким кабелем ми довго мучилися, монтуючи розетки і вмикачі.
Читайте також: Технологія будівництва будинку в стилі фахверк
Ми ніколи не проектували і не будували будинки.
Практично всю інформацію брали з Інтернету з форумів, і здається, змогли відфільтрувати і спроектувати чужий досвід для вирішення своїх завдань.
Будинок побудований з піноблоків товщиною 375 мм з використанням фірмового клею. Коли ми говорили, що клеїмо будинок, багатьом це здавалося кумедним, але насправді ми отримали шви за 2-3 мм, що позбавило від промерзання, яким грішить товстий шар цементного розчину (фото 2). Міцність ж така, що склеєні блоки розколоти можна де завгодно, крім шва. Армуючу сітку не використовували. Але під віконні прорізи укладали по 2 прутка арматури діаметром 10 мм (фото 3). Завершили перший поверх армопоясом, він же служить і перемичками надоконными прорізами. Зробили його з U-образних блоків (зручно, правда, не бюджетно) (фото4).
Між поверхами поклали дерев’яні балки перекриття 100?200 мм, спираються на армопояс в останньому ряду блоків. Краї балок ізолювали від стін пергаміном. Блоки завозили в дві партії. Другу розвантажували маніпулятором відразу наверх, позбавивши будівельників від виснажливого підйому.
В конструкції даху 11 пар крокв 50?150 мм, що спираються на мауерлат. Балки перекриття між другим поверхом і горищем 100?200 мм, розміщені плазом, посередині спираються на центральну стіну, а по краях пригвинчені до крокв. У центрі дах посилили одним стовпом. Таким чином, вийшли просторі кімнати на другому поверсі і затишна мансарда нагорі.
Утеплили дах мінеральною ватою: 100 мм вздовж крокв і 50 мм впоперек, перекриваючи щілини, зсередини проклали герметичний шар пароізоляції з відбиває інфрачервоне випромінювання поверхнею. А дах покрили симпатичною рябої гнучкою черепицею теракотового відтінку.
Блоки привозили на дерев’яних піддонах, і у нас їх накопичилося 60 штук. Їх розібрали і, оббивши зсередини гідроізолом, використовували для високих грядок на городі (фото 5 і 5а). Дуже практично і красиво вийшло. Відразу хочеться відзначити, що протягом всієї будови ми намагалися акуратно складувати будматеріали і відразу ж позбавлятися від надлишків для підтримки на ділянці порядку і чистоти. Адже крім роботи ми все-таки і відпочиваємо.
Через три місяці від закладення першого ряду блоків будинок вже став на що схожий, і ми почали продумувати його зовнішню обробку. Мені з самого дитинства дуже подобалися фахверкові будинку. Колись давно ми з батьком клеїли такі будиночки для макета залізниці, всі елементи якої привозилися з НДР. Тепер ми взялися за великий будинок, і стало можливим втілити дитячі мрії. Відвідування Франкфурта і Страсбурга закріпило цю ідею, доповнивши детальними фотографіями справжніх фахверкових будинків з багатовіковою історією.
Малювання зайняло три місяці. На комп’ютер встановив саму просту безкоштовну версію програми SketchUp, та після довгих експериментів вдалося намалювати майбутній будинок всередині і зовні (фото 6).
На наступний рік приступили до внутрішньої обробки. Зовнішня оболонка будинку – вентильований фасад, причому максимально реалістичний. Тому спочатку розмістили ригелі з брашірованной (зістареної) дошки 30 х 150 мм, промазавши їх декоративної блакиттю палісандрового кольору. До внутрішньої сторони цих дощок пригвинтили рейки по 20?300 мм з кроком 300 мм -замість обрешітки. І за ці «вушка» (фото 7) спеціальними дюбелями з пінобетону всі кріпилося на стіни без видимих зовні шурупів. Пізніше на ці ж «вушка» між ригелів кріпили фіброцементні панелі (фото 8), текстура яких нагадує стару штукатурку і цементні плити, які потім клеїли клінкерну плитку «кельнський цегла» (фото 9 і 9а). Після зими між плитами і рассохшимся деревом з’явилися щілини, їх заклали спеціальним герметиком того ж кольору (фото 10).
У верхній частині фронтонів використовували вагонку «американку», також состаренную для підкреслення текстури, її пофарбували темної блакиттю. До речі, в будинку, як всередині, так і зовні, всі видимі дерев’яні елементи зістарені з допомогою щіткової шліфмашинки.
На цьому завершили другий сезон будівництва.
Будинок вже обігрівався електрикою, працювали всі комунікації: вода зі свердловини, бойлер, септик.
Однак взимку виявилися проблеми: в цоколі, на сходах в стіні стала конденсуватися волога, там, де проходив армопояс фундаменту. На швидку Руку утеплили частина цоколя 100 мм мінватою, накривши її гідроізоляційної мембраною, і надсилали снігом. Це допомогло. Ще трохи плакали вікна, під якими не було радіаторів опалення. Довелося терміново промащувати зазори між вікнами і підвіконнями герметиком. щоб вода не проникала в піноблоки. Почали активніше опалювати і провітрювати – в результаті вогкість пішла.
На майбутній рік зайнялися утепленням цоколю та відмостки, а також обробкою нижній частині будинку штучним каменем. Спочатку розкопали фундамент на всю глибину, зробили гідроізоляцію (фото 11) і вимощення (фото 12). Потім відкриту частину цоколя заштукатурили цементною сумішшю з армуванням металевою сіткою, а поверх наклеїли екструдований пінополістирол завтовшки 50 мм, виштукатурену в два шари з сіткою (фото 13). І на нього наклеїли штучний камінь текстури Devon (фото 14). Завершуючи оздоблення зовнішньої частини будинку, добудували ганок, основу якого заклали ще при розширенні фундаменту.
Всередині ми хотіли створити відчуття старого європейського або скандинав ського будинку. Постарене дерево стельових балок у вітальні і дощок на стелі, стіни поштукатурені гіпсовою штукатуркою, потім по них пройшлися фінішною шпаклівкою і пофарбували їх світлою фарбою з додаванням кварцового піску. Проводи спеціально шукав вінтажні виті з керамічними ізоляторами. Для максимальної натуральності стелі та двері в будинку покрили бджолиним воском, а підлоги, плінтуси і лиштви – лаком на основі олії. Дуже вдалою виявилася ідея пустити кордоні стелі і стін канат (фото 15). Фартух кухні, санвузли, а також смугу на стіні за каміном виклали залишилася клінкерною плиткою.
В будинку влаштували велику вітальню з кухнею, три спальні, маленький і великий санвузли. Тепла мансарда фактично стала третім поверхом, туди заселилися діти. Підвал поки не закінчений, але скоро там будуть комора і сауна. А поки що цокольний поверх у будинку працює як природний терморегулятор, охолоджуючи його в спеку. Ми не зробили жодних вентиляційних систем, але досі не відчуваємо їх нестачі. В мансарді завжди трохи прочинене віконце, і цього вистачає для тяги потоків повітря. Єдина проблема – в момент розведення вогню в каміні доводиться закривати всі вікна і відкривати фрамугу в цоколі.
Роботи у нас поки тривають (немає межі досконалості), але дім вже живемо все літо, у вихідні та канікули, а в майбутньому планується постійне проживання.
Посилання по темі: З якого матеріалу будувати будинок – роздуми перед будівництвом
Будинок в стилі фахверк своїми руками – фото
Наостанок ще декілька порад для тих, хто подібним чином планує будуватися. Перше – дуже знадобився міні-вен. Місткий і витривалий, можна перевозити 6-метрові дошки і півтонни цементу. Друге – стежте за дотриманням техніки безпеки робітників, якщо ви наймаєте їх самі. У нас було падіння з наспіх зібраних лісів, але обійшлося, на щастя, тільки тритижневим простоєм на час лікування травм бригадира.
© Автор: А. Шамрай Володимирська обл
