Чому вибиває автоматичний вимикач?

Клац! Це різкий звук, який миттєво занурює квартиру в темряву і тишу. Зазвичай це трапляється в найневідповідніший момент: щойно ви увімкнули пральну машину, діти дивляться мультфільм, а на плиті готується вечеря. Перша думка: “Знову світло вимкнули”. Але погляд у вікно показує, що у сусідів все гаразд. Отже, проблема локальна, всередині вашої оселі.

Винуватець — автоматичний вимикач у вашому коридорному щитку. Це невеликий, але критично важливий пристрій. Багато хто сприймає його спрацювання як прикру несправність, але насправді, у переважній більшості випадків, його варто похвалити. Ця маленька коробочка щойно виконала свою головну функцію: вона захистила вас. Можливо, від пожежі через перегріту проводку. Можливо, від поломки дорогої техніки.

Автоматичний вимикач — це, по суті, запобіжник. Його завдання — безперервно контролювати струм, що протікає по кабелю, і миттєво розірвати електричне коло, якщо параметри цього струму стають небезпечними.

Але що це за небезпечні параметри? Чому він спрацьовує? Як визначити, у вас серйозна аварія чи просто тимчасове перенавантаження? Коли його час міняти? І чому, в жодному разі, не можна ставити автомат “потужніший”? Давайте детально розберемося у цих питаннях.

Вибило автомат? Ваш план дій на перші 5 хвилин

Отже, у вас вибило автоматичний вимикач. Не варто панікувати. Зберігайте спокій і дотримуйтесь простого алгоритму. Це допоможе вам швидко діагностувати проблему:

1. Забезпечте освітлення. Ліхтарик вашого смартфона — кращий помічник, який легко знайти. Не шукайте щиток навпомацки.
2. Знайдіть щиток. Зазвичай він розташований у коридорі біля вхідних дверей. Це може бути пластикова або металева шафка.
3. Відкривши дверцята, ви побачите ряд автоматів. Один із них (або декілька) буде у вимкненому положенні — його важіль опущений вниз.
4. Проаналізуйте ситуацію. Згадайте, що саме відбувалося в ту секунду, коли зникло світло?
   • Ви увімкнули якийсь потужний прилад (чайник, обігрівач, пилосос), поки працювали інші (пральна машина, бойлер)?
   • Ви щось свердлили у стіні?
   • Ви вмикали прилад, який останнім часом дивно пахнув, іскрив або глючив? Відповідь на це питання вже дасть вам 90% розуміння причини.
5. Спробуйте увімкнути. Акуратно підніміть важіль вимкненого автомата вгору до упору.

Після цього кроку можливі два основні варіанти розвитку подій.

• Варіант А. Автомат увімкнувся. Важіль зафіксувався у верхньому положенні, світло з’явилося. З великою ймовірністю, це було перевантаження. Мережа просто не впоралася з кількістю одночасно увімкнених приладів.
• Варіант Б. Автомат не вмикається. Важіль не фіксується і падає назад. Або ж він вмикається на секунду і його миттєво вибиває знову, часто з гучнішим клацанням. Це набагато серйозніший симптом, який вказує на коротке замикання.

Перш ніж робити будь-які подальші кроки, важливо зрозуміти різницю між цими двома причинами.

Перевантаження (Захист від перегріву)

Перевантаження — це найпоширеніша і найменш небезпечна причина спрацювання автомата. Простими словами, ви “попросили” від вашої проводки більше, ніж вона здатна безпечно “віддати”.

Кожен кабель, прокладений у ваших стінах, має певний переріз (товщину) і розрахований на конкретну силу струму (в Амперах, А). Автомат стоїть на початку цього кабелю і слугує контролером, який знає цей ліміт.

Як це працює? Усередині автомата є спеціальний механізм — тепловий розчіплювач. Це невелика пластина, виготовлена з двох різних металів (біметал). Коли струм, що протікає через неї, перевищує номінальний (наприклад, 18А замість дозволених 16А), пластина починає повільно нагріватися. Чим більше перевищення, тим швидше нагрів. Коли вона нагрівається до певної температури, вона вигинається (через різне розширення металів) і натискає на механізм, розмикаючи коло.

Цей процес повільний і може тривати від кількох хвилин (при невеликому перевантаженні) до кількох секунд (при значному).

Давайте подивимося скільки споживають електроенергії побутові прилади, щоб зрозуміти, як легко створити перевантаження:

• Електрочайник (2200 Вт) — споживає близько 10 А.
• Праска (2200 Вт) — близько 10 А.
• Пральна машина (режим нагріву, 2000 Вт) — близько 9 А.
• Обігрівач “дуйчик” (2000 Вт) — близько 9 А.
• Бойлер (1500 Вт) — близько 7 А.
• Пилосос (1800 Вт) — близько 8 А.

Тепер уявіть, у вас на кухні розетки підключені до одного автомата на 16А. Ви вмикаєте чайник (10А) і одночасно працює мікрохвильовка (близько 7А). Разом це вже 17А. Автомат це бачить. Він терпить хвилину-дві і вимикається. Він спрацював правильно, адже якби не він, почав би грітися кабель у стіні, що з часом призвело б до руйнування ізоляції та пожежі.

Що робити? Це наш “Варіант А”. Потрібно просто зменшити навантаження. Вимкніть один із потужних приладів з розетки. Зачекайте хвилину (біметалева пластина в автоматі має охолонути) і увімкніть автомат знову. Надалі намагайтеся не вмикати ці прилади одночасно.

Коротке Замикання, або КЗ

Коротке замикання (КЗ) — це зовсім інша ситуація. Це не звичайне перевантаження, це справжня аварія в мережі.

Воно виникає, коли два провідники з різними потенціалами — зазвичай, фаза (де є напруга) і нуль (де її немає) — торкаються один одного напряму, оминаючи будь-який прилад (лампочку, нагрівач тощо).

Опір у точці контакту стає близьким до нуля. Згідно із законом Ома, струм у цей момент миттєво зростає до величезних значень — сотень, а іноді й тисяч Ампер. Це колосальний викид енергії, здатний за долю секунди розплавити метал і підпалити ізоляцію.

Що може спричинити такий прямий контакт? Причини зазвичай аварійні:

• Стара ізоляція. У будинках зі старою проводкою (особливо алюмінієвою) ізоляція з часом висихає, тріскається і просто обсипається, оголюючи дроти.
• Механічне пошкодження. Ви свердлили стіну, щоб повісити картину, і поцілили прямо у прихований кабель. Свердло з’єднало фазу і нуль.
• Несправний прилад. Усередині вашого фена, тостера, зарядного пристрою або подовжувача щось перегоріло, відвалилося, і дроти замкнулися.
• Потрапляння води. Вода, що потрапила в розетку або люстру (наприклад, при затопленні сусідами), стає провідником і викликає КЗ.

Для таких випадків в автоматі є другий, набагато швидший механізм — електромагнітний розчіплювач. Це котушка (соленоїд). Коли через неї проходить цей гігантський аварійний струм, вона миттєво (за 0.01-0.02 секунди!) створює потужне магнітне поле, яке з силою виштовхує штовхач і розмикає контакти. Це і є той гучний, різкий “клац”, який ви чуєте.

Що робити? Це наш “Варіант Б”:

1. Вимкніть з розеток абсолютно всі прилади, які живляться від лінії цього автомата.
2. Спробуйте увімкнути автомат.
3. Якщо він увімкнувся і тримає — проблема в одному з приладів. Починайте вмикати їх в розетку по черзі. Той прилад, при вмиканні якого автомат виб’є знову — несправний. Йому дорога в ремонт або на смітник.
4. Якщо автомат вибиває, навіть коли всі прилади вимкнені, — проблема серйозна. Це означає, що КЗ сталося у самій проводці (в стіні, в розетці або вимикачі). Негайно викликайте кваліфікованого електрика.

Що означають літери і цифри на автоматі?

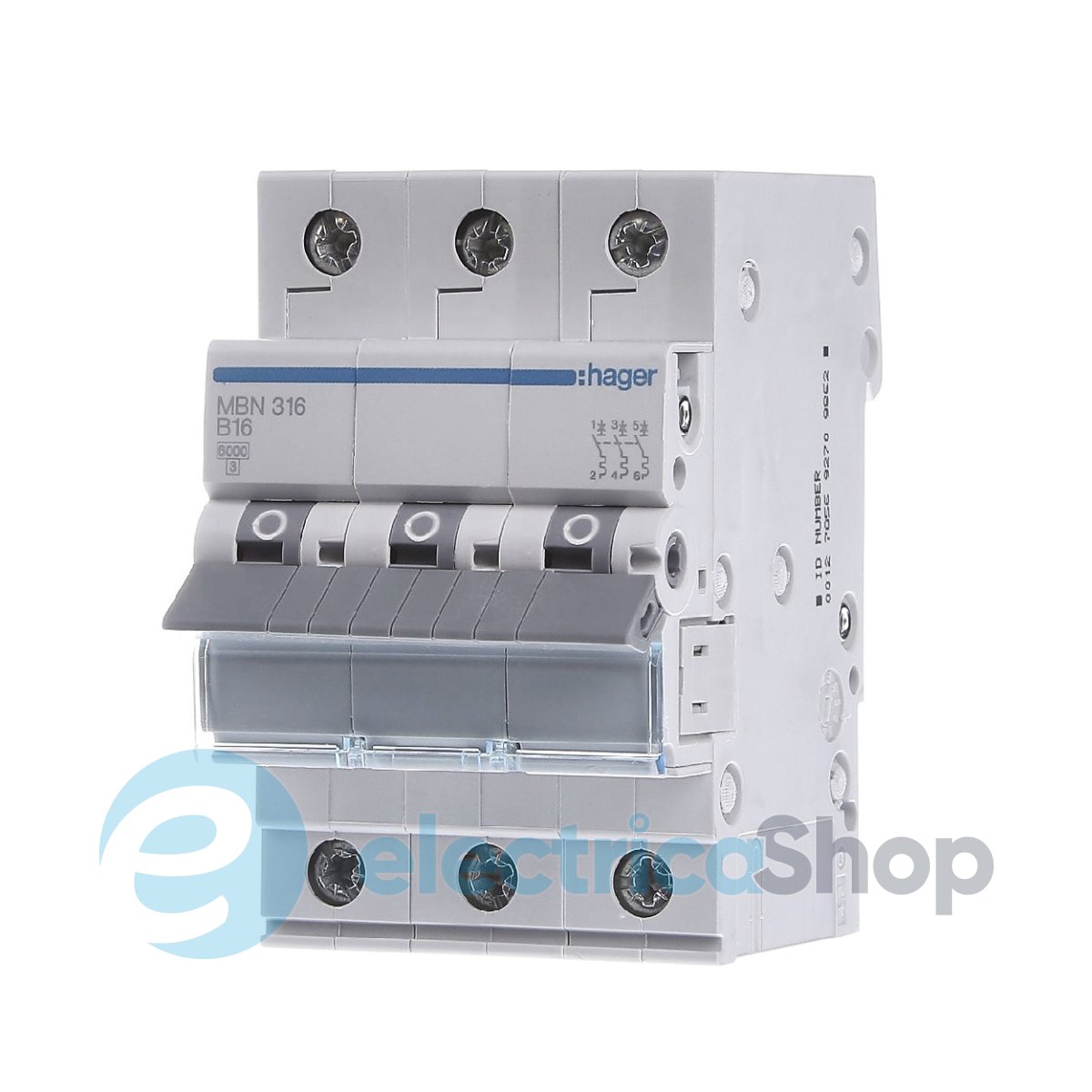

Розглянемо що означають літери і цифри на автоматичному вимикачі. Ви побачите на ньому маркування, наприклад, “C16” або “B10”. Це характеристики, які важливо розуміти.

Цифра (10, 16, 25…) — номінальний струм (в Амперах, А). Він показує, на який довготривалий струм розрахована лінія, яку захищає цей автомат. Це ліміт, при перевищенні якого починає спрацьовувати повільний тепловий захист (від перевантаження).

• 16А — це стандарт для більшості розеткових груп у сучасних будинках (на мідному дроті 2.5 мм?).
• 10А (або 6А) — зазвичай використовують для ліній освітлення (де навантаження значно менше).
• 25А, 32А, 40А — використовуються для дуже потужних споживачів (електроплити, проточні водонагрівачі).

Літера (B або C) — характеристика спрацювання (Клас). Вона описує чутливість автомата до короткого замикання. Вона показує, у скільки разів струм КЗ має перевищити номінальний (цифру), щоб спрацював миттєвий електромагнітний захист.

• Клас B:
  • Спрацьовує при перевищенні номіналу в 3-5 разів. (Наприклад, автомат B16 миттєво вимкнеться при струмі КЗ від 48А до 80А).
  • Це більш чутливий автомат. Його доцільно ставити на лінії освітлення або розетки у житлових кімнатах, де немає приладів з моторами. Також його часто рекомендують для старих будинків з алюмінієвою проводкою, де струм короткого замикання може бути недостатньо великим, і автомат класу С може просто не спрацювати.
• Клас C:
  • Спрацьовує при перевищенні номіналу в 5-10 разів. (Наприклад, автомат C16 спрацює при струмі КЗ від 80А до 160А).
  • Підходить для більшості побутових потреб у сучасному житлі.
  • Чому він менш чутливий? Через так звані пускові струми. Прилади з електродвигунами (холодильник, кондиціонер, пральна машина, пилосос, насос) в момент старту на долю секунди споживають струм, у 5-7 разів вищий за свій робочий. Чутливий автомат Класу B міг би сприйняти цей нормальний пуск за аварію і хибно спрацювати. Клас C розуміє, що це був короткий пусковий струм, і не вимикається.

Тому для розеток, куди вмикаються різні прилади, зазвичай обирають Клас C. Вибір правильного автомата — це запорука безпеки. В інтернет-магазині electrica-shop.com.ua є багато сертифікованихавтоматичних вимикачів від провідних виробників, де можна підібрати пристрій з потрібними характеристиками.

Чому не можна ставити потужніший автомат

Це найважливіший розділ статті. Прочитайте його уважно.

Виникає типова ситуація: на кухні стоїть автомат C16 (на 16 Ампер). Він постійно вибиває, бо одночасно працює чайник і мікрохвильовка. Вас це дратує. Ви кличете майстра, який каже: “Проблема? Немає проблем! Поставимо сюди C25 (на 25 Ампер), і вибивати перестане!”.

Це катастрофічно неправильне і небезпечне рішення.

Запам’ятайте головний принцип електробезпеки:

Автоматичний вимикач обирається не під навантаження (не під чайник), а під можливості КАБЕЛЮ, який він захищає.

Пояснимо. Ваш кабель у стіні (наприклад, старий алюмінієвий з перерізом 2.5 мм?) розрахований на безпечний довготривалий струм у 19А. Електрик, який робив монтаж, правильно поставив автомат на 16А, щоб мати запас міцності.

Щойно ви ставите автомат на 25А, відбувається наступне:

1. Ви знову вмикаєте чайник (10А) і мікрохвильовку (7А). Сумарний струм — 17А. Ваш кабель вже працює на межі, але автомат на 25А цього не помічає.
2. Ви додаєте тостер (5А). Сумарний струм стає 22А.
3. Автомат на 25А почувається чудово (22А < 25А) і не вимикається.
4. Але ваш кабель у стіні, розрахований на 19А, починає небезпечно перегріватися. Він працює з колосальним перевантаженням. Його ізоляція починає плавитися, чорніти, руйнуватися.

Ви не бачите цього, бо кабель захований у стіні. Але всередині стіни повільно наближається пожежа. Ви просто зняли захист зі своєї проводки.

Якщо у вас часто вибиває автомат — це сигнал, що мережа перевантажена. Правильне рішення — не потужніший автомат, а:

• Розподілити навантаження (не вмикати все одразу).
• (Найкраще рішення) Викликати електрика і прокласти нову, окрему лінію (новий, товщий кабель) від щитка до кухні, і вже на неї поставити окремий, відповідний їй автомат.

Коли час міняти автомат?

Автомат має рухомі частини, пружини, контакти. І, як будь-який механізм, він зношується. Кожне спрацювання при КЗ — це сильний удар для його контактів, вони обгорають. Сучасні якісні автомати розраховані на тисячі спрацювань і десятки років служби, але старі або неякісні пристрої можуть вийти з ладу.

Ось 5 явних ознак того, що ваш автомат час відправити на пенсію:

1. Фізичні пошкодження. Це найочевидніше: тріщини на корпусі, оплавлені краї, сліди кіптяви. Це означає, що всередині вже був сильний перегрів, і пристрій небезпечний.
2. Нагрівання або сторонні звуки. Якщо корпус автомата (не клем, а саме корпусу) стає гарячим на дотик при звичайному навантаженні, або ви чуєте від нього дивне гудіння, шипіння чи потріскування — це ознака поганого внутрішнього контакту. Він іскрить і гріється.
3. Хибні спрацювання. Автомат почав вибивати без видимої причини, при дуже малому навантаженні (наприклад, від однієї лампочки) або взагалі вночі, коли все вимкнено. Це означає, що його калібрований тепловий механізм «втомився» і став надто чутливим.
4. Важіль не фіксується. Ви намагаєтеся увімкнути автомат (навіть при повністю знеструмленій лінії), а важіль не стає у верхнє положення, падаючи назад. Механізм зламаний.
5. Найнебезпечніше: автомат НЕ спрацьовує. Ви випадково влаштували КЗ (наприклад, іскри посипалися з розетки), а автомат не вибив. Це означає, що його контакти, ймовірно, приварилися один до одного від старого КЗ. У вас більше немає захисту.

Якщо ви помітили хоча б одну з цих ознак, або якщо у вашому щитку досі стоять старі чорні пробки радянського зразка, не зволікайте. Заміна автомата — це швидка і недорога процедура, яка гарантує вашу безпеку.

Отже, підсумуємо, спрацювання автоматичного вимикача — це не проблема, це інформація. Пристрій повідомляє вам, що щось пішло не так: або ви вимагаєте від мережі забагато (перевантаження), або в мережі сталася аварія (КЗ).

Ваше завдання — правильно розшифрувати цей сигнал, знайти причину і усунути її. Ніколи не виправляйте проблему встановленням потужнішого автомата на старий кабель. Ставтеся до своєї електромережі з повагою, не перевантажуйте її, і вона служитиме вам безпечно та довго.
