Контролер Z-5R: інструкція, схема підключення

Під’їздні домофони, офісні та станційні турнікети, в’їзні шлагбауми паркінгів — все це системи контролю та управління доступом (СКУД). Найголовніший елемент в них – контролер. На російському ринку давно і міцно влаштувався виробник такої техніки – компанія Iron Logic, пропонує недорогий і надійний контролер Z-5R.

Найпростіша СКУД

Ці системи створюються, щоб обмежити доступ сторонніх підприємств, офіси, складські та гаражні зони тощо, а також для встановлення режиму переміщення співробітників по території об’єктів, що охороняються та контролю їх робочого часу. Найпростіша СКУД, що управляє однією дверима в яке-небудь приміщення, має виконавчий орган у вигляді електромагнітного (або електромеханічного) замку на ній. Щоб відкрити таку двері, входить повинен мати спецключ або картку із записаним в них кодом, який зчитує пристрій-рідер (інакше — зчитувач). Прочитаний код відправляється в контролер, який порівнює його з кодами у своїй пам’яті. Якщо код ключа знайдений в пам’яті, то на замок подається команда на відкривання.

Всі СКУД діляться на два типи: автономні (або локальні) і мережеві.

Автономні СКУД

Така система застосовується в невеликих офісах і на малих підприємствах, не контролюючих занадто жорстко своїх співробітників. Найпростіша така система може виглядати як своєрідна річ у собі, будучи конструктивно укладеної в один блок СКУД начебто домофона, наприклад, Matrix II K від тієї ж Iron Logic. Він містить контролер домофона Z-5R і зчитувач, призначений для ключів і карт стандарту EM Marine. Це саме просте і дешеве рішення, так як припускає мінімум електромонтажних робіт: потрібно тільки підключити блок СКУД до електроживлення і до замку.

Іноді автономна СКУД збирається з конструктивно окремих пристроїв. При цьому, наприклад, контролер автономний Z-5R може працювати зі зчитувачем обраного вами типу – для ключів або карт. Вибір конструктиву системи залежить від ступеня криміногенної небезпеки в районі. Якщо ви побоюєтеся за збереження СКУД, то краще на двері зовні встановлювати не повний її блок, а тільки зчитувач. Його вартість у разі крадіжки буде не так відчутна.

Мережеві СКУД

Якщо система повинна управляти доступом не одне-два приміщення, а в кілька десятків, то вона будується за мережевим принципом. В ній всі контролери управління замками дверей мають спеціальні контакти для підключення зовнішнього інтерфейсу. Так працює, наприклад, мережева СКУД тієї ж Iron Logic, використовує мережний контролер Z-5R Net, підключається до інтерфейсу RS-485.

У ній є керуючий ПК, який підключається до загального інтерфейсу всіх контролерів через спеціальний апаратний конвертер RS-485/USB. На ПК встановлюється спеціалізоване ЩОДО розробки виробника СКУД, яке дозволяє вести програмування контролерів, здійснювати управління їх роботою, вести скачування подій.

Якщо ставити на кожну з безлічі дверей звичайний (не мережевий) контролер електромагнітного замку Z 5R, то доведеться програмувати кожен окремо, та ще й нічого не переплутати з допуском в конкретне приміщення різних співробітників. А якщо потрібно періодично вносити зміни в систему допусків у приміщення? Очевидно, що це можна робити тільки централізовано з керуючого ПК.

Типові елементи найпростішої СКУД

Отже, до складу найпростішої системи повинні входити:

• контролер;

• рідер (зчитувач) вхідний;

• рідер (зчитувач) вихідний (вихідна кнопка);

• електронні ключі або карти;

• замок.

Конкретний контролер замку Z-5R ми розглянемо нижче, а почнемо з ключів для СКУД.

Найпоширенішими є контактні ключі-«таблетки» начебто Touch Memory від Iron Logic на базі стандарту Dallas iButton. Цей ключ містить всередині цифровий код, записаний у нього одноразово на заводі-виробнику. Коли людина доторкається до контактної майданчику зчитувача на дверях, створює однопроводную ланцюг інтерфейсу 1-Wire для живлення його і обміну даними зі зчитувачем.

Крім контактних «таблеток», випускається безліч безконтактних брелків, браслетів і карт на базі стандартів EM-Marine, Mifare та ін При цьому пристрої різних стандартів не сумісні між собою і вимагають зчитувача того ж стандарту. Це потрібно враховувати при підборі елементів СКУД.

Всі ключі (брелоки, карти), з якими працює контролер, діляться на адмін-ключі (або майстер-ключі), що використовуються для його програмування і обслуговування, а також прості і блокуючі ключі для входу в приміщення.

Як працюють замки в СКУД?

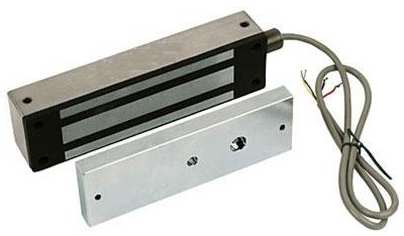

Оскільки логіка роботи вихідного силового каскаду схеми контролера залежить від типу замка, застосовуваного в СКУД, то слід розібратися з цими типами, яких всього два – електромагнітний і електромеханічний. З першим з них все гранично ясно: по суті, він являє собою звичайний електромагніт з U-подібним сердечником. Як тільки доводчик зачинення дверей притискає двері до косяка, на який встановлена відповідна сталева частина замку, в котушку електромагніта подається струм. Магнітний потік електромагніту замикається через відповідну частину замку. При цьому між електромагнітом і відповідною частиною виникають сили притягання, міцно притискають двері до одвірка. Як тільки струм у котушці переривається, ці сили зникають і двері відкриваються.

У електромеханічного замка, навпаки, в закритому стані котушка електромагніта знеструмлена. При цьому пружина, що призводить засув («собачку») замку в рух, зведіть і утримується стопорним пристроєм. При подачі струму в електромагніт стопорний пристрій під дією магнітної сили тяжіння зсувається, звільняє пружину, і вона задвигает засув всередину замку.

Таким чином, якщо для відкриття електромагнітного замку потрібно перервати струм в котушці його електромагніту, то для відкриття електромеханічного замку потрібно подати струм на котушку.

Контролер Z-5R: схема підключення

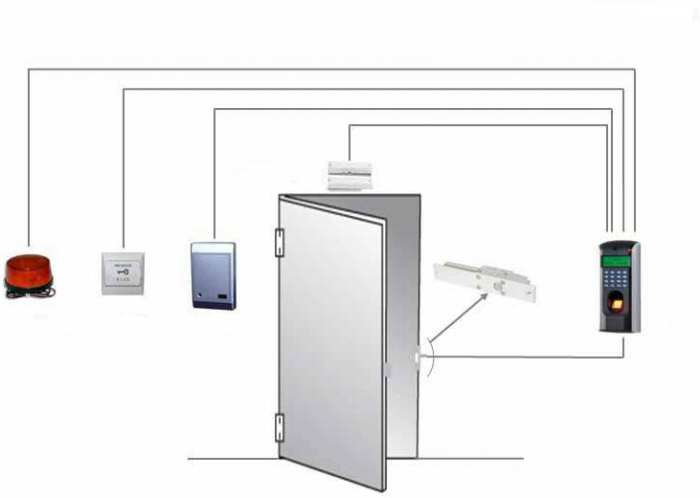

На наведеному вище малюнку показані всі пристрої, які можна підключити до клемної колодки контролера. Під номером 1 зазначено «кінцевик» відкриття дверей. Контролер не включить замок, поки доводчик закривання дверей не пригорне її до одвірка. Під номером 2 намальований типової джерело живлення, начебто ИБПС-12-1, з входом 220 В і виходом 12 В герметичному виконанні. Під номером 3 зазначений замок. Під номером 4 намальований світлодіод, який монтується поблизу від зчитувача і запалюється на час відкриття замку. Підключення контролера Z-5R можливо до двох типів замків (див. нижче). Номером 5 позначена нормально відкрита вихідна кнопка, що встановлюється всередині, номером 6 — пристрій звукової сигналізації (зумер), що включається також на час відкриття замку. Ну і нарешті під номером 7 намальований деякий зчитувач.

Логіка і схема управління замками

Як же виконує цю функцію контролер Z-5R? Інструкція виробника зазначає, що він може керувати як електромагнітним, так і електромеханічним замком. Для цього один з його виходів виконаний у вигляді відкритого колектора МДП-транзистора. До цього виходу підключається висновок котушки електромагніта замку. На другий висновок котушки подано напругу від джерела живлення+12 В».

Логіка роботи силового МДП-транзистора задається установкою на плату контролера спеціальної перемички. Як же працює ця схема? Z-5R контролер при невстановленій перемичці працює за логікою, відповідної електромагнітного замку: при закритому замку струм через котушку йде. При цьому вихідний МДП-транзистор відкритий, і висновок котушки замку, приєднаний до контролера, підключений до загального «мінуса», тобто через котушку протікає струм: замок включений. При опознавании коду ключа закривається вихідний МДП-транзистор, струм в котушці замку переривається, і він відкривається.

При встановленій в положенні 1 перемичці підключення контролера Z-5R відповідає электромеханическому замку. Цей замок закритий, навпаки, при відсутності струму в котушці його електромагніту, тобто коли ланцюг його протікання розірвана закритим вихідним МДП-транзистором. При опознавании коду ключа транзистор, навпаки, відкривається, струм в котушці замку йде, і він відкривається.

Ну а якщо потрібно впустити в приміщення людини без ключа? Адже зчитувач в СКУД один, і він розташований на дверях зовні. Як же працює у цьому випадку контролер Z-5R. Схема підключення передбачає приєднання до одного з входів вихідний кнопки, располагаемой всередині. При її натисканні замок також відкривається.

Принципи програмування контролера

Для програмування до потрібно підключити до нього штатний зчитувач (того ж типу, що буде встановлений в СКУД). Далі подати живлення на контролер Z-5R. Програмування в подальшому виконується шляхом коротких (менше 1 секунди) і довгих (близько 6 секунд) торкань зчитувача админовским або блокуючим ключем в порядку, передбаченому інструкцією.

При першому включенні (з порожньою пам’яттю) всі записані ключі стають админовскими. Їх слід позначити, щоб в подальшому використовувати для програмування.

Режими роботи

Виробник передбачив кілька таких режимів. Як же встановити їх в контролер Z-5R? Інструкція для користувача передбачає наступні режими роботи:

1. У звичайному режимі робочий стан замку – «закрито». Відкриття відбувається при торканні (наближенні до ридеру записаного в пам’ять простого ключа (брелока).

2. У режимі «Блокування», перехід у який відбувається при одному довгому (до 6 сек) торканні рідера блокуючим ключем, замок відкривається тільки блокуючими ключами.

3. В режимі Accept, перехід у який відбувається при п’яти коротких (менше 1 секунди) торканнях рідера майстер-ключем, контролер відновлює базу даних ключів, дозволяючи на кілька днів прохід в приміщення з будь-яких ключів, одночасно фіксуючи їх коди в своїй пам’яті.

4. В режимі Trigger, перехід у який відбувається при установці перемички на платі в положення 5, одним дотиком ключа можна закрити замок (наприклад, при догляді всіх співробітників на перерву), а другим дотиком відкрити його для проходу клієнтів у робочий час).

Як стерти пам’ять контролера?

Допускає повне стирання своїй пам’яті Z-5R контролер? Інструкція для користувача від Iron Logic дає на це питання ствердну відповідь. Для цього потрібно, по-перше, встановити при вимкненому живленні перемичку на платі контролера в положення 2, потім подати харчування і дочекатися серії коротких звукових сигналів від внутрішнього зумера. При цьому будуть стерті коди всіх ключів і час відкривання замку, яке буде замінено на його заводську установку в 3 секунди. Стирання пам’яті можливо і за допомогою майстер-ключа.

Як додати прості ключі?

Виконавши запис кодів майстер-ключів, можна занести і коди простих ключів в контролер Z-5R. Інструкція для користувача передбачає наступний порядок цієї процедури:

1. Виконайте одне довге торкання рідера майстер-ключем. Зумер контролера з інтервалом в 6 секунд два рази коротко просигналізує про готовність.

2. Приберіть майстер-ключ.

3. Торкніться рідера простим ключем. Зумер коротко просигналізує у відповідь.

4. Повторюйте п. 3 з інтервалом в 16 секунд.

5. Для виходу з режиму торкніться зчитувача майстер-ключем. Зумер чотири рази коротко просигналізує. Якщо просто зробити паузу, то Z-5R сам вийде з режиму, просигналізувавши точно так само.

Як додати блокуючі ключі?

Поряд з майстер — та простими ключами є режим запису кодів і блокуючих ключів в контролер Z-5R. Інструкція для користувача пропонує такий алгоритм цієї процедури:

1. Увійти у режим для запису кодів простих ключів.

2. Блокуючим ключем доторкнутися до рідера і тримати його 9 секунд.

3. Отримати спочатку короткий, а потім довгий сигнал.

4. Повторювати п. 3 з інтервалом в 16 секунд.

Як запрограмувати час відкривання?

Час відкривання дверей (точніше час виключення замку) можна встановлювати в широких межах. Що за порядок передбачає для цього Z-5R контролер? Інструкція для користувача пропонує наступне:

1. Чотири рази короткочасно доторкніться майстер-ключем до рідера. Після кожного з перших трьох торкань зумер коротко просигналізує.

2. Після четвертого дотику зумер чотири рази коротко просигналізує.

6. Протягом 6 секунд після цього замкнути перемичкою клеми 3 і 4 колодки контролера на бажаний час відкривання (можна підключити до них звичайну кнопку).

7. Видаліть перемичку. Отримайте серію коротких відповідних сигналів.

Сервісне обладнання від Iron Logic

У контролера Z-5R є спеціальний роз’єм Z-2 для підключення до адаптера типу типу Z-2 Base для ПК. Адаптер, також виробництва Iron Logic, з’єднується з ПК USB-кабелем. При підключенні його до роз’єму контролера останній сприймає адаптер як зчитувач. Тому можливо організувати за допомогою спеціалізованого ПЗ як режим прямого програмування контролера з ПК, так і режим читання його пам’яті.

Можливо програмувати як Z-5R, так і Matrix II K, що містить Z-5R всередині себе. А взагалі через Z-2 Base можна програмувати будь-які автономні контролери сторонніх виробників, якщо вони підтримують протоколи Dallas Touch Memor і EM-Marine.

Крім того, будучи сполученим зі зчитувачем, що підтримують ці протоколи, Z-2 Base представляється по відношенню до нього в якості контролера може транзитом передавати номери ключів в ПК. Практично це означає, що, зібравши схему «зчитувач — Z-2 Base — ПК» можна за допомогою спеціального ПО створити в ПК базу ключів, забезпечивши кожен коментарем про його призначення (до якого приміщенню він повинен підходити). Після цього замість зчитувача можна підключити контролер і за один прийом залити в нього всю створену базу. Користь цієї опції для практикуючих фахівців очевидна. Адже вона дозволяє легко відновити повну базу даних ключів в новому контролері при виході з колишнього ладу або при його крадіжці.
