Як виготовити ворота відкатні ворота своїми руками?

Незважаючи на складність механізму, відкатні ворота користуються величезною популярністю. Сьогодні досить рекомендацій, на основі яких можна зробити ворота відкатні ворота своїми руками. Фото і параметри різновидів воріт можна подивитися у всіх магазинах. Їх встановлюють на промислових об’єктах, у приватних будинках і т. д. На сьогоднішній день на ринку представлені відкатні ворота багатьох виробників, які пропонують самі ворота та комплектуючі до них. Також є і робітники, які встановлюють ці конструкції. Але сам процес досить простий, так що можна встановити відкатні ворота самостійно, якщо є початкові навички монтажу різних конструкцій.

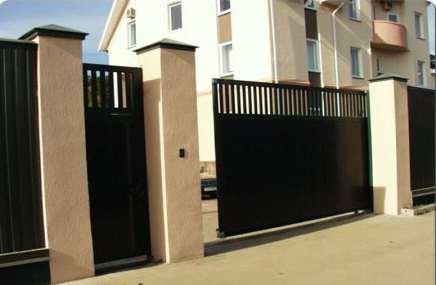

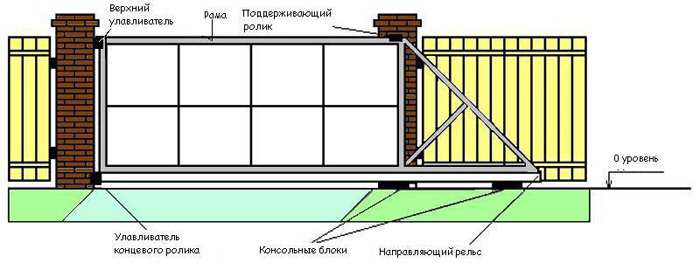

Елементи конструкції воріт

Щоб встановити ворота відкатні ворота своїми руками, необхідно пам » ятати, що сама конструкція складається з наступних елементів:

  • Направляюча балка (довжина балки становить 2,5 ширини прорізу).
  • Дві роликові опори.
  • Сигнальна лампа, яка встановлюється в місці з найкращим оглядом з дороги.
  • Підстава фундаменту з бетону.
  • Електропривід, необхідний для автоматичного відкриття і закриття воріт.
  • Знімний кінцевий ролик.
  • Уловлювач кінцевого ролика.
  • Заглушка-обмежувач, що встановлюється на задню частину направляючої балки.
  • Дві деталі, що перешкоджають бічного хитання стулки воріт.

Вибір якісніх деталей

Направляюча балка, або напрямна рейка, – основний пристрій відкатних воріт. Своїми руками її зібрати неможливо, тому краще купити цю деталь, вироблену надійними європейськими компаніями. Якісна деталь має дзеркально рівною поверхнею і чіткими геометричними формами. Також направляюча балка від надійних виробників оцинковується і не має на своїй поверхні окалини та іржі. Направляюча балка повинна бути повністю виконана з металу товщиною від 3,5 мм до 5,5 мм.

При виборі роликових опор слід особливу увагу звернути на матеріал, з якого вони виконані. Якісні роликові опори, які будуть справно працювати протягом 7-10 років, повинні бути виконані повністю з металу. Якщо пропонуються опори з пластмаси або гуми, то не варто купувати їх, так як вони дуже скоро прийдуть в непридатність. Металеві роликові опори повинні мати правильну геометричну форму. Найменші недоліки говорять про те, що матеріал неякісний товар зібраний з порушенням технологій.

Інші металеві деталі, необхідні для того, щоб встановити ворота відкатні ворота своїми руками, повинні бути оцинковані. Саме цинкове покриття має бути однотонним. Товщина металевих деталей становить приблизно 3-4 мм.

Вибір електроприводу

Також важливою частиною вважається електропривід відкатних воріт. Своїми руками встановити його досить легко. Однак при виборі цієї важливої деталі необхідно звернути увагу на ті, щоб шестерні редуктора булі зроблені із сталі або латуні. Пластикові або сілуміновие шестерні швидко зламається. Також потрібно дивитися на кінцевик. За допомогою цієї деталі здійснюється контроль точок, до яких ворота будуть відкриватися і закриватися. Кінцевики бувають механічними і магнітними (герконовими). Краще вибирати магнітний, так як механічний нерідко замерзає в холодну пору року. При установці магнітних кінцевиків при будь-яких кліматичних і температурних умов буде забезпечена автоматика воріт. Своїми руками можна зробити установку, яка позику всього пару годин, після чого можна насолоджуватися автоматизованим процесом.

Варто пам » ятати, що потужний привід набагато якісніше зібраний, ніж менш потужні побратими. Також перед покупкою варто уточнити вантажопідйомність.

Якісний привід воріт своїми руками зібрати неможливо, тому краще придбати продукцію відомих виробників у перевірених продавців. Для цього потрібно чітко знати базову комплектації:

  • Зубчаста рейка довжиною 4 метри.
  • Фотоелементи. Зазвичай це два датчики, які встановлюються по краях воріт. Вони необхідні для того, щоб ворота могли відкриватися і закриватися, коли між фотоелементами з’єднання являється якась перешкода.
  • Сигнальна лампа.
  • Приймач сигналу на пульт.
  • Пластина для монтажу.

Є можливість встановити відкатні ворота

Навіть якщо є майстерність, необхідні деталі і фінансові кошти, бувають випадки, коли установка відкатних воріт просто неможлива. Так, відкатні ворота не вийде встановити, якщо:

  • Простір уздовж, куди будуть від’їжджати ворота, сковане на відстані, рівному 1,5 ширини прорізу воріт.
  • Ділянка, де будуть встановлені ворота, не має прямої лінії. Слід пам » ятати, що відкатні ворота здійснюють рух тільки по прямій.
  • В місці, де планується встановлення воріт, є нерівності рельєфу, які можуть перешкодити вільному руху воріт.
  • На шляху воріт є хвіртки. Дуже часто на ринках можна зустріти відкатні ворота, які оснащені спеціальними вбудованими хвіртками, однак їх краще не встановлювати, якщо через них будуть заходити маленькі діти, інваліди, старі люди, так як у таких конструкцій дуже високі пороги.

Якщо подібних проблем немає, то можна сміливо приступати до роботи. Для цього береться схема відкатних воріт, своїми руками проводитися монтаж усієї конструкції.

Підвісні відкатні ворота

Цей різновид відкатних воріт часто встановлюють на в’їхав їздах у спеціальні промислові підприємства та об’єднання об’єкти, що охороняються. Металева балка на таких воротах монтується на великій висоті спеціально для того, щоб через ворота змогли в’їхати їжджати вантажні транспортні засоби. На металеву балку з допомогою роликових возів підвішуються самі ворота. Своїми руками підвісні відкатні ворота встановити можна, але складність полягає в тому, що для їх монтажу потрібно велику кількість металу, що не дуже вигідно рядовим користувачам.

Конструкція підвісних відкатних воріт дуже надійна. Так, в якості прикладу можна навести наступне: на багатьох заводах, побудованих більше 40 років тому, до цих пір працюють такі ворота, однак зараз їх практично не застосовують в силу ряду причин:

  • Встановлена нагорі балка сильно обмежує габарити отвору.
  • Потреба великої кількості металу. За радянських цінах на метал і металеві деталі конструкції обходилися недорого, однак зараз ціни на будь-який вид металу дуже високі, що робить таку конструкцію дуже дорогий.

Відкатні ворота по рейках

Це сама проста і внаслідок цього сама надійна конструкція відкатних воріт. Своїми руками її спорудити дуже легко, тому всім початківцям рекомендується робити монтаж саме цього різновиду відкатних воріт.

Працюють такі ворота наступним чином: полотно, яке встановлено на роликах, їздить по спеціальних рейках, що знаходяться на поверхні. Крім того, такі конструкції тримаються в одній точці, куди вони їдуть при відкритті. Зазвичай цю різновид відкатних воріт використовують у тих місцях, де нечасто випадає велика кількість снігу. Снігопад може легко заблокувати такі ворота, а на ті, щоб розчистити територію і змусити знову працювати такі ворота, піде велика кількість часу.

Основною перевагою таких конструкцій можна назвати ті, що смороду будуть займати мало місця. Щоб виїхати, їм буде потрібно рівно одна ширина отвору. Це дуже допомагає заощадити простір при маленькій площі приміщення.

Роблячи саморобні відкатні ворота своїми руками, варто пам » ятати, що найкращим варіантом стані спорудження за принципом відкатних по рейках воріт.

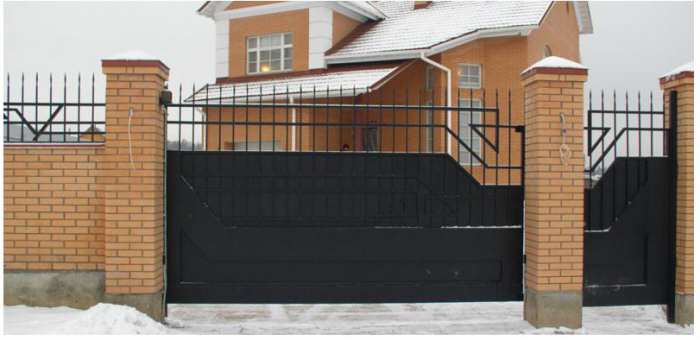

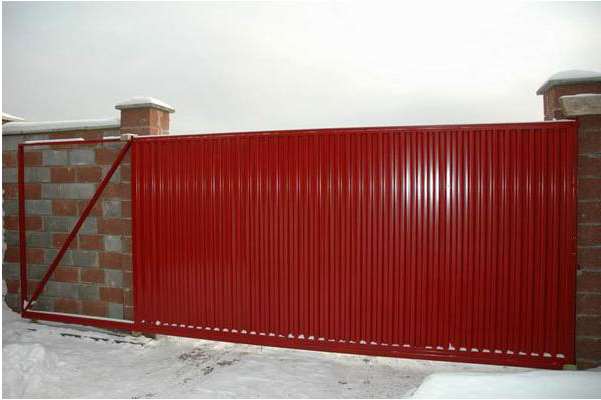

Відкатні консольні ворота

Консольні ворота по праву вважаються самими популярними на ринку. Популярність їх пояснюється тім, що вони не мають обмежень за габаритами зверху, а також не контактують з наземними рейками. Це досить складна різновид відкатних воріт, але складність ця виправдана. Полотно консольних воріт не контактує з поверхнею. Воно підвішене на консольних роликах з допомогою направляючої балки. Найчастіше балка з роликами розташована внизу воріт. Однак нерідкі випадки, коли їх встановлюють в середину або полотна вгорі. Це робиться тоді, коли є можливість підвісити консольні вузли на несучу стіну будівлі. Альо якщо це неможливо, тоді доведеться споруджувати силову конструкцію (що дуже сильно вдарить по кишені) або ж встановлювати балку і ролики в нижню частину полотна воріт. Встановлюючи консольні відкатні ворота своїми руками, креслення потрібно вибирати якісні та зрозумілі, щоб надалі не виникло труднощів при проведенні монтажних робіт.

До переваг консольних воріт можна віднести наступні:

  • В консольних воротах немає стулок, які значно зменшують корисний простір. Також відкриваються стулки дуже часто пошкоджують транспортні засоби, які стояти неподалік.
  • Біля отвору таких воріт немає ніяких обмежень за габаритами.
  • Консольні ворота працюють при будь-яких кліматичних умовах. Сильні снігопади ніяк не вплинуть на роботу консольних воріт, тому що полотно воріт знаходиться на відстані 10-20 см від землі.
  • На консольні ворота найлегше встановити електропривід і елементи безпеки.
  • З допомогою потужного фундаменту і продуманої системи, завдяки якій утримується полотно, консольні ворота витримують вітер швидкістю до 30 м/с.

З недоліків консольних воріт слід відзначити:

  • Для установки консольних воріт потрібно мати великий вільний ділянка огорожі (приблизно в 1,5 рази більше розміру отвору), що дуже важко забезпечити на невеликій території.
  • Консольні ворота вважаються найбільш складними за своєю конструкцією. Зробити відкатні ворота своїми руками буде практично неможливо.

Підготовчі роботи

Щоб встановити ворота відкатні ворота своїми руками, необхідно перед монтажем ретельно підготувати простір навколо і всі деталі, які знадобляться в процесі монтажу. При підготовчих роботах особливу увагу потрібно звернути на наступне:

  • Якщо нові ворота будуть встановлені на місці старих, то потрібно оглянути опорні стовпи. Якщо вони зроблені з цегли або залізобетону перетином 20 х 20 см або ж профільної труби перерізом 60 х 40 см, до того ж вони мають строгу вертикальність і надійно закріплені в землі, то їх можна використовувати як опорний стовп для нових воріт.
  • Біля опорних стовпів потрібно викопати яму під фундамент. Фундамент необхідно викопати впритул до стовпа таким чином, щоб він йшов паралельно огорожі.
  • Перед покупкою всіх необхідних деталей, для того щоб почати монтувати відкатні ворота своїми руками, креслення, складені раніше, необхідно ще раз перевірити, щоб уникнути прорахунків.

Пристрій фундаменту

Облаштування фундаменту необхідно для того, щоб сприймати навантаження, пов’язані з вагою воріт в стані спокою і при русі. Для створення фундаменту необхідний швелер з порядковим номером 20 довжиною в 2000 мм. Швелер № 20 буде вікорістовуватіся в якості верхньої частини, куди встановлюються роликові вузли та електропривід.

Для самого фундаменту потрібно викопати яму, що примикає до стовпа. Довжина її повинна бути 2100-2500 мм, а ширина – 500-700 мм Глибину ями необхідно визначати самостійно в залежності від промерзання грунту в зимовий період. Найчастіше для відкатних воріт викопують ями глибиною в 1500-1700 мм

Щоб армувати фундамент і створити міцний зв’язок зі швелером, необхідно зварити три каркаса з квадратним перетином і стороною 150 мм Каркас має бути зроблений з арматури з номером 16 і мати довжину 1400-1500 мм. Для створення поперечної зв’язку використовується арматура номер 10 або номер 12.

Отримані каркаси потрібно приварити до нижньої частини швелера. Лінії осі крайніх каркасів повинні розташовуватися на відстані 400 мм від краю швелера. Осьова лінія третього каркаса повинна розташовуватися рівно посередині швелера. Далі потрібно насипати 10 см піску або суміші піску та гравію на дно ями. Після цього проводитися трамбування піску і починається установка швелера з каркасами з арматури.

Монтаж воріт

Отже, після всіх підготовчих робіт можна починати монтувати ворота відкатні ворота своїми руками. Для цього рекомендується дотримуватися наступну технологію:

  • На монтажну пластину насаджуються роликові візки. При цьому потрібно зробити однакову і середню висоту на всіх шпильках. При насадці візків не потрібно занадто сильно затягувати верхні гайки.
  • На фундаменті відзначається положення пластин. Для правильної оцінки потрібно від краю близького до отвору швелера відміряти 150 мм.
  • Щоб обчислити розташування другої опори, потрібно виміряти довжину воріт і відняти від довжини 100 мм. Від початку відповідного стовпа до швелера відкладається вийшло значення.
  • На висоті 150-200 мм від землі на відстані 25-35 мм від стовпів потрібно натягнути шнур, що проходити паралельно лінії руху воріт. Шнур буде позначенням положення дотичної по відношенню до краю несучої балки.
  • В несучу балку необхідно помістити каретки і зрушити їх до середини воріт. Далі полотно воріт поміщається над швелером вертикально. За зазначеними лініями розлучаються роликові каретки. Після цього потрібно перевірити вертикальність і зварити роликові майданчики в декількох місцях.
  • На цьому етапі потрібно перевірити хід воріт, горизонтальність і вертикальність в закритому положенні. Якщо помічені нерівності, то регулювальними гайками потрібно скорегувати всі. Ворота повинні легко рухатися, злегка торкаючись натягнутого шнура. Всі зазори повинні бути однаковими, а відстань від нуля до нижнього краю має становити 80-110 мм, Якщо все відповідає параметрам, то можна зварювати майданчики.
  • На задню частину несучої балки встановлюється заглушка на передню – кінцевий ролик.
  • На верхній частині опорного стовпа встановлюється направляючий пристрій. Щоб встановити його, треба докласти кронштейн для кріплення і намітити необхідні відчини. В цегляних або бетонних стовпах пристрій кріпиться анкерами з шпильками (d = 10 мм). Якщо ж стовпи з металу, то потрібно кріпити спеціальними саморезами.
  • На другому стовпі кам’яному зміцнюється нижній уловлювач. Після цього потрібно перевірити, як рухаються ворота і легко вони фіксуються в закритому положенні
  • Після цього потрібно встановити верхній уловлювач, який буде захищати ворота від розгойдування при сильному вітрі. Для цього потрібно в повністю закритому стані воріт намітити розташування уловлювача і після цього зміцнити його.

Безумовно, робити що-небудь самостійно – приємне і почесне заняття, тім більше якщо споруджуються ворота відкатні ворота своїми руками. Фото і відео, зроблені в процесі роботи, а також всі креслення і плани краще зберегти, так як вони можуть знадобитися при конструюванні і спорудження інших відкотних воріт з механізмом.
