Світлодіодний ліхтар від 1,5 і нижче

Блокінг – генератор являє собою генератор короткочасних імпульсів, що повторюються через досить великі проміжки часу.
Одним з достоїнств блокінг — генераторів є порівняльна простота, можливість підключення навантаження через трансформатор, високий ККД, підключення досить потужної навантаження.
Блокінг-генератори дуже часто використовуються в радіоаматорських схемах. Але ми будемо запускати від цього генератора світлодіод.
Дуже часто в поході, на риболовлі чи полюванні потрібний ліхтарик. Але не завжди під рукою є акумулятор або батарейки 3В. Дана схема може запустити світлодіод на повну потужність від майже розрядженою батареї.
Трохи про схемі. Деталі: транзистор можна використовувати будь — (n-p-n або p-n-p) у моїй схемі КТ315Г.
Резистор потрібно підбирати, але про це потім.
Феритове кільце не дуже велика.
І діод високочастотний з низьким падінням напруги.
Отже, я забирався в ящику в столі і знайшов старий ліхтарик з лампочкою розжарювання, звичайно ж, згоріла, а недавно бачив схему цього генератора.
І вирішив я спаяти схему і засунути в ліхтарик.
Ну приступимо:
Для початку зберемо за цією схемою.
Беремо феритове кільце (я витягнув з баласту люмінесцентної лампи) І мотаємо 10 витків проводом 0,5-0,3 мм (можна і тонше, але не зручно буде). Намотали, робимо петельку, ну або відвід, і мотаємо ще 10 витків.
Тепер беремо транзистор КТ315, світлодіод і наш трансформатор. Збираємо по схемі (див. вище). Я поставив ще конденсатор паралельно з діодом, так яскравіше світилося.

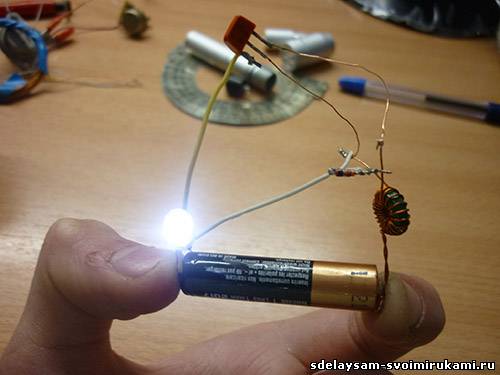

Ось і зібрали. Якщо світлодіод не горить, поміняєте полярність батарейки. Все одно не горить, перевірте правильність підключення світлодіода і транзистора. Якщо все правильно і все одно не горить, значить не правильно трансформатор намотаний. Якщо чесно у мене теж схема завелася далеко не з першого разу.
Тепер доповнюємо схему іншими деталями.
Поставивши діод VD1 і конденсатор С1 засвітиться світлодіод яскравіше.
Останній етап — добірка резистора. Замість постійного резистора ставимо змінний на 1,5 кОма. І починаємо крутити. Треба знайти те місце де світлодіод світить яскравіше, при цьому треба знайти місце, де якщо збільшити опір хоч трохи світлодіод гасне. У моєму випадку це 471Ом.
Ну ладно, тепер ближче до справи))

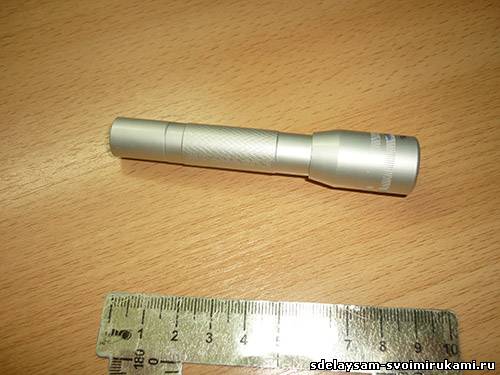

Розбираємо ліхтарик
Вирізаємо з одностороннього тонкого склотекстоліти гурток під розмір трубки ліхтарика.

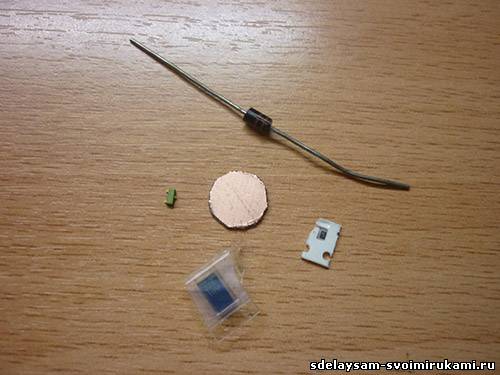

Тепер йдемо і шукаємо деталі потрібних номіналів розміром кілька міліметрів. Транзистор КТ315
Тепер розмічаємо плату і розрізаємо фольгу канцелярським ножем.

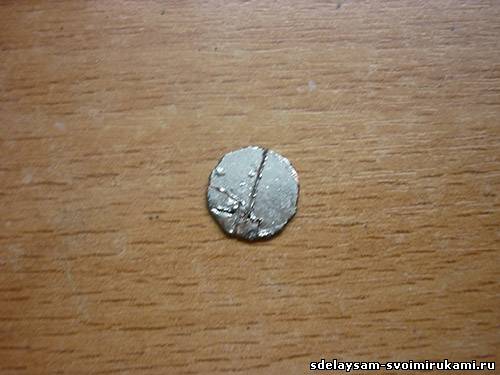

Луди плату

Виправляємо косяки, якщо такі є.
Тепер щоб паяти плату нам потрібно спеціальне жало, якщо ні — не біда. Беремо дріт 1-1,5 мм завтовшки. Ретельно зачищаємо.
Тепер намотуємо на наявний паяльник. Кінець дроту можна загострити і залудити.
Ну приступимо припаювати деталі.
Можна скористатися лупою.
Ну, ніби все припаяли, крім конденсатора, світлодіода і трансформатора.
Тепер тест-запуск. Всі ці деталі (не припаюючи) прицепляем на «соплі»
Ура!! Вийшло. Тепер можна не побоюючись всі деталі припаювати нормально
Мені раптом стало цікаво, яке ж напруга на виході, я виміряв
3,7 нормально для світлодіода великої потужності.
Найголовніше припаяти світлодіод))
Вставляємо в наш ліхтарик, коли я вставляв, я отпаял світлодіод — він плутався.
І так, вставили, переконалися, що всі пролазить вільно. Тепер витягуємо плату і покриваємо краю лаком. Щоб замикання не було, адже корпус у ліхтарика це мінус.
Тепер припаюємо назад світлодіод і перевіряємо ще раз.

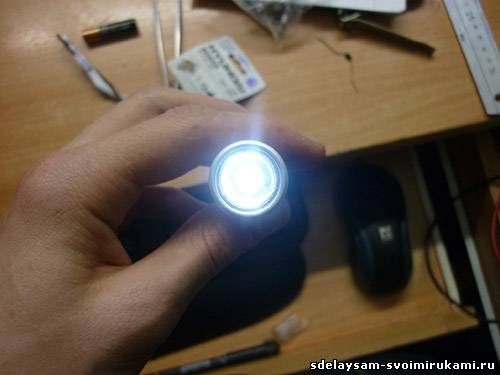

Перевірили, все працює!!!

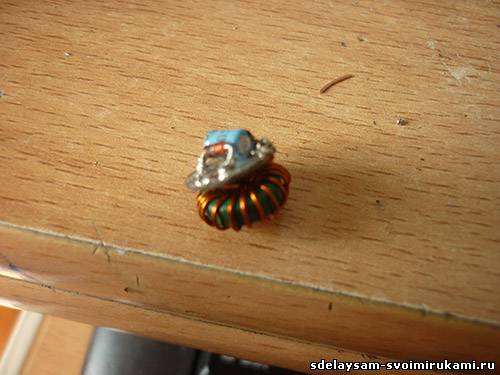

Тепер все це акуратно вставляємо в ліхтарик і включаємо.
Такий ліхтарик можна запустити навіть від розрядилася батарейка, а якщо взагалі немає батарейок (наприклад, у лісі на полюванні). Є багато різних способів отримати маленьке напруга (в картоплю вставити 2 зволікання з різних металів) і запустити світлодіод.
Бажаю удачі!!!
