Як зробити ковпак для труби своїми руками

Схема ковпака та інструкція по збірці

Як зробити ковпак своїми руками (відео)

Отже, ви вирішили виготовити ковпак для димоходу своїми силами, що ж для цього потрібно? Ще на етапі проектування потрібно приділити велику увагу капельники, основною функцією якого є запобігання потрапляння всередину димоходу дощу і снігу. Це пристрій має форму спідниці і захищає канал не тільки зсередини, але і зовні. Саме тому, димар відноситься до одного з найбільш важливих елементів опалювальних печей і камінів, а ковпак дозволяє правильно виводити назовні продукти спалювання.

Перелік необхідних матеріалів для виготовлення димника

  • Нержавіюча сталь;
  • Мідь;
  • Оцинковане залізо.

Основними вимогами до матеріалів є: несприйнятливість до впливу атмосферних прояв і високу якість самого матеріалу. З урахуванням наведених вище матеріалів найбільшою мірою цим вимогам відповідає мідь.

Виготовлення ковпака

Приступаючи до виготовлення ковпака, першою справою, що вам потрібно буде зробити, так це креслення конструкції. Якщо у вас немає досвіду виготовлення таких конструкцій, ви зіткнетеся з труднощами. Для цих цілей вам знадобиться шматок картону відповідного розміру. Після того, як проект буде готовий, вам потрібно буде його вирізати і продумати всі можливі види і способи кріплення і з’єднань. Після цього, можна вирізати елементи з металу і приступати до складання.

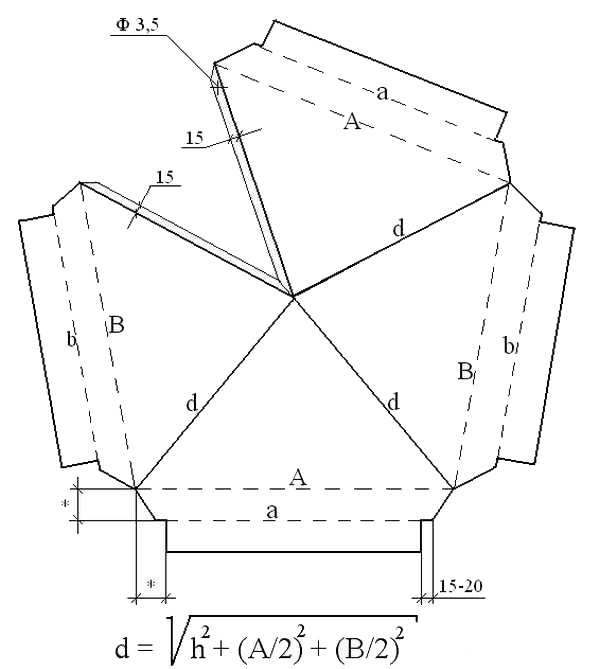

Нижче ви зможете ознайомитися з одним з найбільш простих варіантів — креслення ковпака, має чотирьох скатний дах. Для того, щоб правильно визначити кут, вам потрібно використовувати формулу зазначену на малюнку.

Схема ковпака та інструкція по збірці

Вам необхідно взяти металеву заготовку і покласти її на стіл в такий спосіб, щоб її фронтальна частина була повернена догори. У зазначеному на кресленні місці вам слід проробити отвір на 3,5 міліметра.

Далі вам доведеться зігнути заготовку за вказаними пунктиром на кресленні ліній під кутом в 90 градусів. Для цих цілей краще всього використовувати листогиб, зважаючи на те, що руками це зробити практично неможливо. Це дозволить надати максимальну чіткість ліній і уникнути утворення будь-яких вм’ятин. У разі ж, якщо ви не знайдете листогиб, вам доведеться використовувати підручні засоби, для цього край кута фіксується на верстаку полицею догори.

Після цього заготівля згинається по лініях, які позначені літерою d. Кут згину слід визначати на око, так щоб вийшов цілісний ковпак.

Отримана конструкція повинна бути рівною, без будь-яких перекосів або деформацій. Для того щоб перевірити виріб, його необхідно буде поставити на стіл. Якщо все нормально, вам за допомогою маркера потрібно буде позначити на нижньому ребрі жорсткості місце для майбутнього отвору, після чого просвердлити його в цьому місці. З допомогою заклепок необхідно скріпити димник. Заклепки повинні бути на 3,2 міліметра. Для фіксації ніжок, необхідно буде зігнути заготовку по ніжкам.

З допомогою металевих кутників потрібно спорудити підстава для ковпака, орієнтиром для цього повинен бути зовнішній діаметр димового каналу. Дуже важливим завданням є розташувати куточки так, щоб одна сторона впиралася в цегляну кладку, а інша розташовувалася збоку. Далі слід підготувати ніжки для майбутньої конструкції, а після цього за допомогою електричного зварювання з’єднати всі елементи конструкції. Наступним кроком є зачистка підстави з нанесенням на нього антикорозійного шару. Після того, як антикорозійне речовина висохне, на підставу слід нанести два або три шари фарби для зовнішніх робіт. Слід зафіксувати ковпак на підставі.

Важливо!!! У разі, коли квадратний ковпак на трубу для вас виявиться дуже складним можна буде вдатися до більш простим способам. Одним із способів є виготовлення ковпака шляхом згинання листового металу необхідного розміру за допомогою спеціального обладнання.

Причини не ефективної роботи димника

  • Сильний вітер, який потрапляючи в димовий канал і тисне на продукти згорання і знижує тягу;
  • Неправильні розрахунки конструкції або не правильний діаметр димоходу, внаслідок яких система працює некоректно;
  • Занадто високий димар або неправильний його монтаж.

Відео


Фото: krovteh.ru, v-teplo.ru
