Килимок для мишки з підсвічуванням

Здрастуйте, мої маленькі любителі креативу, сьогодні я розповім вам казку про те, як зробити моддерский килимок з підсвічуванням. Я впевнений, що це не буде для вас новиною, проте я вважаю що кожен поважаючий себе сайт про моддінг повинен містити свою власну статтю про килимок =).

Список необхідного

Як і в будь-якому іншому гайде, для втілення нашої задумки нам знадобляться деякі інструменти, матеріали і деталі. В даному випадку нам знадобляться:

  • Прямі руки
  • Шматок оргскла підходящого вам формату товщиною від 4 до 8 мм
  • Світлодіоди бажаного кольору і кількості. Мені вистачило двох білих
  • Резитор(и) потрібного номіналу
  • Двожильний провід необхідної довжини від місця розташування килимка до USB порту
  • Сам штекер USB, наприклад вийнятий з банального подовжувача
  • Паяльник
  • Термоусадочна трубка
  • Дремель з набором фрез і наждачний папір
  • Фарба металік, фарба «під хром» або тонка фольга, бажано самоклеюча

* Якщо взяти менше, то швидше всього не влізуть світлодіоди, а більше – буде великий перепад висот, що саме по собі досить незручно.

Робота з плексигласом

Почнемо ми з основи нашого майбутнього килимка — беремо плексиглас, якщо треба обрізають до потрібних розмірів і форми. Далі займемося місцями для встановлення світлодіодного підсвічування і проводки, для них потрібно зробити поглиблення з тильного боку оргскла. Для цього використовуємо дремель з фрезами, я користувався 3 мм кулькою, а рівні майданчики під діоди я робив торцем циліндричної насадки такого ж діаметру. Не забудьте зробити поглиблення під резистори. Конфігурація канавок залежить від вибраного вами кількості світлодіодів і способу їх кріплення. Мої діоди будуть світити вертикально вниз, як ви потім побачите, при цьому бічні торці стерпно висвітлюються, але можете розташувати як душі завгодно. У мене вийшли канавки такої конфігурації.




Установка підсвічування

Тепер настав час встановити в наш килимок підсвічування. Ви полегшите собі життя якщо знайдете світлодіоди з прямокутної лінзою, інакше доведеться обточувати їх до такого ж стану вручну.

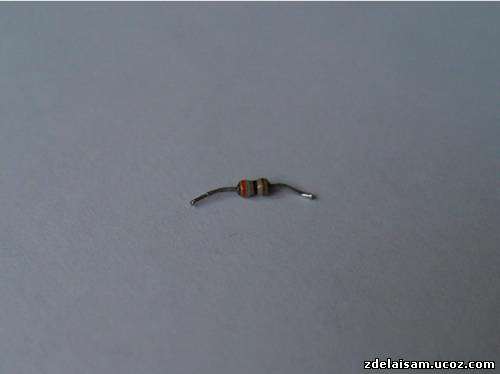

Я підключав світлодіоди паралельно через загальний опір, використовуючи такий резистор.


Проводимо харчування

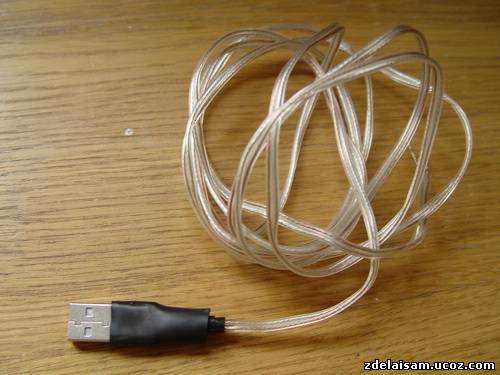

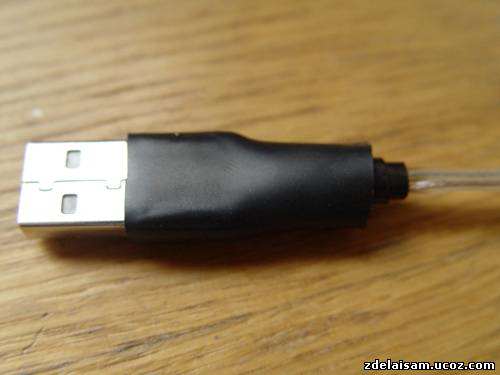

Харчування беремо з USB-порту. Для цього беремо USB-штекер, зрізаємо зовнішню гумову оболонку, розбираємо, висмикуємо всі дроти, і паяємо до двох крайніх контактам наші дві жили. Збираємо роз’єм і вставляємо зовні теромусадкой, щоб наша конструкція не розвалилася.




Збірка

Тепер приміряємо всі комплектуючі до канавкам і споюємо, не забуваючи про полярність. Споювати, природно, краще поза канавок, попередньо вимірявши всі розміри. Вийде має приблизно так.

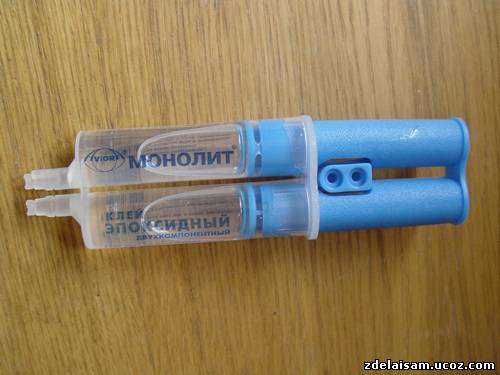

Для закріплення всього цього добра на своїх місцях я використовував прозорий епоксидний клей – після застигання він дуже нагадує оргскло і не порушує внутрішньої структури скла, відмінно пропускають світло. Вся система виявляється як би усередині одного шматка акрилу.


Спочатку наливаємо трохи клею в канавки, щоб під проводами не було порожнеч, потім укладаємо все на свої місця, і заливаємо зверху врівень зі склом. Стежте, щоб не стовбурчилися назовні. Якщо переборщили з клеєм, не поспішайте намагатися видалити його в рідкому стані – все заляпаете. Краще дочекатися засихання клею і видалити надлишки інструментом. Раджу працювати жвавішим, тому що мій клей через 5 хвилин хоч і не застигав, але вже не розтікався і був незручний для намазування. Надлишки стирчать назовні видаляються або гострим лезом після підсихання, але не повного затвердіння (будьте обережні, тупим лезом можна просто вирвати все залите з канавок), або шкуркою після повного затвердіння – ця сторона все одно дивиться вниз і буде закрита, так що нічого страшного не відбудеться, якщо ви її злегка подряпаєте.

Обробка торців

Далі я зайнявся торцями (хоча відразу скажу, що зручніше це робити до заливки – що б вам не заважав провід). З допомогою шкурки знімаємо фаски: можете зняти під 45 градусів, а можете зробити як я — округлені. Пам’ятайте, що якщо торці будуть перпендикулярні, то світіння буде погано помітно зверху.




Оптимізуємо світлові потоки

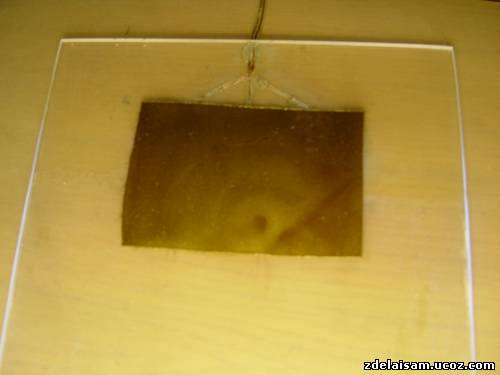

Наступна, поджидающая нас проблема, полягає в тому, що нам необхідно щоб світилися торці, а не поверхню, а в місці розташування діодів просвічується навіть досить щільний матеріал. З цього нам необхідно чимось закрити світлодіоди. Є два варіанти вирішення даної проблеми. Перший варіант – наклеїти над світлодіодами самоклеящеюся фольгу, яка легко переб’є потік світла. Однак яка б вона не була тонка, на покритті, яким буде покрито килимок – може проступати її контур. Другий варіант – пофарбувати поверхню килимка над діодами фарбою, яка містить металеві частинки (наприклад фарби металік, фарба «під хром», золота фарба). У мене знайшлася золота фарба – підійшла ідеально.

Я сподіваюся, що ви не знімали захисну плівку зі всього шматка оргскла. Тому що фарбувати всю поверхню нам немає сенсу, а займатися заклеюванням всього шматка – не вдячне заняття. Так що акуратно вирізаємо з допомогою канцелярського ножа шматок плівки над діодами, а всю іншу поверхню, яка опинилася без плівки, у тому числі торці заклеюємо малярським скотчем.



Фарбуємо — кладемо по одному шару, підсушуємо і перевіряємо – просвічують чи світлодіоди шар фарби чи ні. Не обов’язково домагатися повного вимкнення світла, тому що зверху у нас буде ще картинка, яка приглушить залишковий світло. Мені вистачило всього двох шарів.


Встановлюємо покриття

Залишилася сама малість – покриття. Одним з найефектніших типів поверхонь, є повноцінний малюнок на килимку. Все дуже просто: беремо вподобану картинку, наприклад вирізаємо з журналу, хоча набагато краще буде взяти цифровий варіант і надрукувати на щільному папері. Підганяємо під потрібний формат і біжимо в компанію, занимающеюся ламінуванням – робимо двостороннє ламінування, віддавши за це досить демократичну суму. І вуаля, тепер у нас є картинка, яка покрита досить товстим шаром полімеру — вона не постраждає від треться об неї мишки, так і остання ковзати по такій поверхні буде добре. Підрівнюємо краї плівки і приклеюємо на килимок. Клеїти можна клеєм, або на двосторонній скотч з можливістю подальшої заміни. Все, робота закінчена!

Підсумок роботи

При світлі дня



В темряві


P. S: У наслідку виявилося, що моя мишка не дуже любить білу глянцеву поверхню, а такої на малюнку, який я вибрав виявилося багато, так що картинку треба б поміняти. Так що моя вам порада – спочатку перевірте, чи добре працює миша на вашому малюнку, перш ніж ліпити його на килимок.
