Робимо бездротовий термостат своїми руками

В хорошому котеджі з дорогим ремонтом був випадково перебитий провід від термостата на 2-му поверсі до циркуляційного насосу в підвалі. Система перестала працювати. Прокладка нового кабелю не представлялося можливим, тому вирішили шукати бездротове рішення.

Майстер, що обслуговує будинок, звернувся в Майстер Кит, оскільки нічого подібного на ринку не знайшов. Подумавши, ми запропонували і реалізували такий варіант: до самого звичайного механічного термостата, купленого на будівельному ринку був підключений модуль передавача

http://masterkit.ru/shop/smarthome/smarthouse/1890073, а до передавача в якості виконавчого пристрою http://masterkit.ru/shop/smarthome/smarthouse/1890083 – двоканальне реле.

Харчування передавача від 5 Вольт, тому підійшла зарядка від старого телефону, корпус взяли від пульта MP329. Для живлення реле використовували стандартний адаптер на 12 Вольт. Додатково припаяли кнопку для примусового включення реле «на всякий випадок».

У результаті «на об’єкті» конструкція виглядає так:

Для пульта з термостатом знайшлося тимчасове місце в господарському куточку» ближче до розетки. Планується в літній період оформити штатний розташування. Сам термостат не підключається до мережі 220 Вольт. Використовуються тільки його контакти в «сухому» вигляді. Нормально розімкнуті.

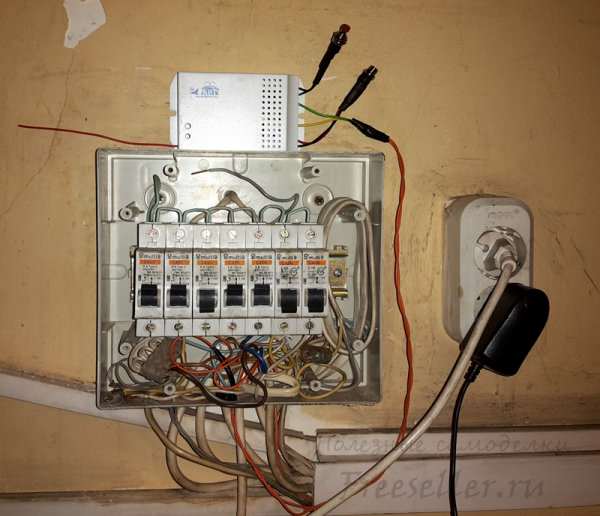

Модуль реле розмістили на електричному щитку, закріпивши за допомогою двох стороннього скотчу, провід від автомата до насоса пропустили через контакти реле.

Зверніть увагу, антена розташована горизонтально, щоб діаграма спрямованості була спрямована вертикально, у бік 2-го поверху.

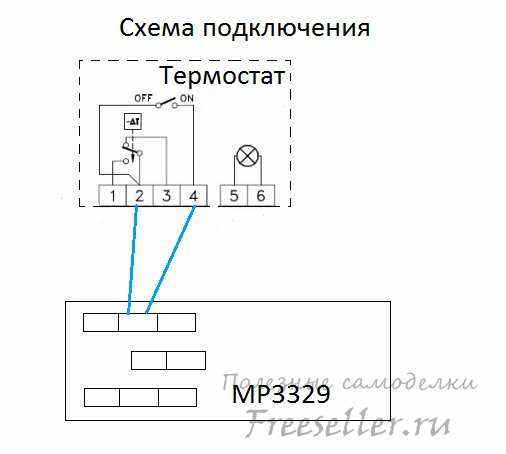

Схема підключення пульта до термостата. Вибрали один з входів передавача. «Прив’язку» реле до передавача зробили за інструкцією з сайту Майстер Кит, переконавшись «на столі» реле зв’язується з пультом управління.

Зараз пристрій проходить дослідну експлуатацію. Будемо чекати закінчення опалювального сезону.

Для тих, хто зацікавився і захоче повторити схему звертаємо увагу на правила техніки безпеки – всі підключення виконувати при вимкненому напрузі 220 Вольт.

І друге попередження: Дана схема експлуатується в будинку з постійним проживанням, система під наглядом і може бути запущена повторно або в примусовому режимі. Радіоканал при всій своїй зручності, не таке надійне засіб зв’язку як провід, тому рекомендуємо враховувати це у відповідальних рішеннях.

Успіхів!
