Ремонт світлодіодних ламп своїми руками. Як відремонтувати світлодіодну лампу?

Технології виготовлення світлотехнічної продукції не так давно відкрили для споживачів новий вид приладів на основі діодних елементів. На ринку вони відомі як Led-світильники. Активне поширення даних пристроїв потіснило і люмінесцентні, галогенні аналоги, не кажучи вже про традиційних лампах розжарювання. І цьому є пояснення, оскільки лампи світлодіодні спочатку позиціонувалися як прилади, що володіють високим робочим ресурсом і неперевершеним якістю освітлення. Це дійсно так, але і Led-прилади не застраховані від поломок, усунути які часом не так просто.

Пристрій світлодіодних світильників

Для розуміння, з якими елементами доведеться мати справу в процесі ремонту, необхідно ознайомитися з внутрішньою начинкою світильників. Очевидно, що високі експлуатаційні показники стали можливі завдяки технологічності продукту. Отже, пристрій світлодіодних ламп таке:

  • корпус (як правило, з унікальною конструкцією і дизайном);
  • драйвер (виконує функцію перетворювача живлення);
  • джерело світла (безпосередньо світлодіоди);
  • радіатори;
  • оптичні елементи.

Тепер варто детальніше розглянути кожний з описаних компонентів. З корпусом все зрозуміло – він не представляє особливого інтересу з точки зору функціональної системи світильника. Драйвер виступає в якості блоку живлення діодів, але видає не напруга, а постійний струм. Світлодіоди виробляють світло, перетворюючи подається від драйвера електроенергію. Також пристрій світлодіодних ламп включає радіатор і оптику. Перші застосовуються для охолодження світлодіодів, а лінзи з рефлекторами (вторинна оптика) перетворюють світлодіодне випромінювання в прийнятний для користування світло.

Розбирання світильника

Без цієї операції не обходиться жоден ремонт, хоча стосовно побутових ламп освітлення процедура може здатися екзотичною. Існує два підходи до розбору Led-ламп. У першому випадку застосовується викрутка. Якщо модель має ребра для відводу тепла, то операція з більшою ймовірністю увінчається успіхом – достатньо знайти підходящу лазівку між ребрами та лезом інструменту спробувати розділити корпус. Оскільки ремонт світлодіодних ламп своїми руками не завжди передбачає заміну несправних елементів, ще на етапі розбору слід делікатно ставитися до внутрішніх компонентів, серед яких і друкована плата.

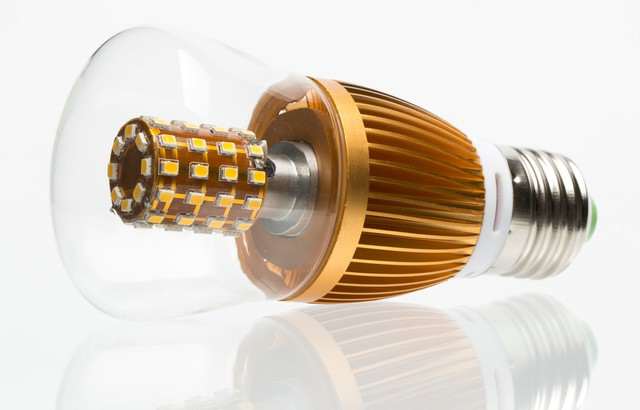

Другий метод розбору світильника застосуємо до моделей з товстим склом, які в принципі не годяться для фізичних маніпуляцій. Тут є одна хитрість: необхідно взяти фен і нагріти їм корпус – тоді приклеєна скляна окружність без додаткових зусиль вийде з циліндричної основи. Секрет у тому, що тепловий вплив розширює розміри об’єктів, а клейовий склад стає еластичним – тому під гарячим феном лампи світлодіодні буквально розсипаються.

Заміна блоку живлення

В числі найпоширеніших несправностей в деяких моделях світлодіодних ламп можна виділити блок живлення, в якому згоряє конденсатор чи резистор. Спроби оцінити працездатність даного елемента вимірювальними приладами, як правило, не дають очікуваного результату, оскільки проблема виявляється тільки при умові підключення до мережі.

Так чи інакше, єдиним способом усунення дефекту буде заміна блоку, оскільки ремонт світлодіодних ламп може зажадати повного аналізу плати на предмет несправностей, що важко без спеціального обладнання.

Важливо врахувати, що в магазинах електротоварів їх зазвичай немає, тому відразу слід прямувати до точки продажу радіоелектроніки і питати блок живлення для Led-світильників на 5W. Далі слід кілька простих маніпуляцій з демонтажем старого і установкою нового компонента.

Якщо згорів світлодіод

Якщо блок живлення працює нормально, то є сенс пошукати проблему серед світлодіодів. Перед тим як виконати ремонт світлодіодних ламп своїми руками шляхом заміни неробочих елементів, слід перевірити, який саме діод вимагає оновлення. Для цього треба скористатися батарейкою на 9 В і з допомогою резистора (опір 1 кОм) по одному перевірити всі діоди.

Коли дефект виявиться, потрібно замкнути його виходи. Як правило, в саморобних світильниках з’єднання джерел виконується за принципом ланцюжка, тому замикання одного з них не призведе до втрати функції іншими елементами, можливо, їх світло буде ще яскравіше. На цьому етапі ремонт світлодіодних ламп своїми руками неможливий без паяльника. Всі старі діоди выпаиваются, після чого плата перевертається – далі здійснюється пайка нових елементів до контактних доріжках.

Особливості ремонту лампи «кукурудза»

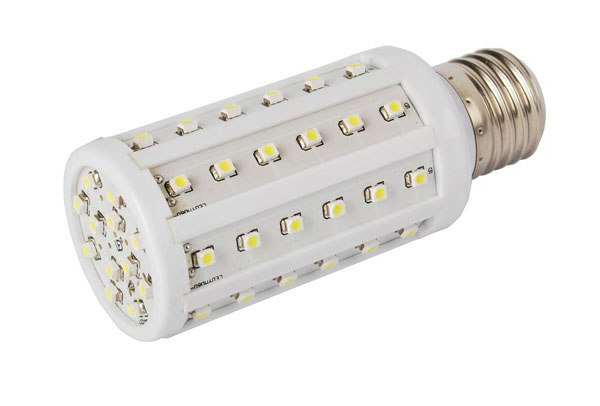

У плані зручності ремонту моделі серії LL-CORN, тобто світлодіодні лампи типу «кукурудза», найвигідніші. Діодні джерела розташовуються прямо на зовнішній поверхні, що дозволяє майстру здійснювати ремонт світлодіодних ламп «кукурудза», не втручаючись у внутрішнє пристрій. При необхідності світлодіоди можна продзвонити і замінити – технологія аналогічна способів ремонту ламп з іншими конструкціями. Несправний діод також варто або оновити, або закорочувати спеціальною перемичкою. На стабільності роботи і надійності світлодіодного приладу це не позначиться, але в естетичному сприйнятті відсутність одного з джерел світла буде відчутно.

Несправності в драйверах

Даний елемент сам по собі є самою надійною частиною лампи, тому поширені випадки, коли драйвер зберігався, а інша начинка разом зі світлодіодами оновлювалася. Несправності ж в платах часто виникають з-за перевантаженості засобами захисту і розбіжності в номінальних робочих показниках, що з часом і змушує користувачів виконувати ремонт драйвера світлодіодної лампи або його заміну. Конкретні причини, за якими саме драйвер світильника перестає працювати, виявити складно. Якщо говорити про ознаки – це миготіння світлодіодів, тобто вони, в принципі, робочі, і з контактами все в порядку, але сама схема взаємодії з перетворювачем некоректна. У таких випадках залишається лише замінити драйвер, купивши новий елемент на радіоринку – маркування на платі допоможе підібрати відповідну модель.

Поліпшення лампи в ході ремонту

В самому факті ремонту хорошого мало, але вимушене вторгнення в пристрій приладу дає деякі плюси. Крім того, що новачок може дізнатися, як відремонтувати світлодіодну лампу без допомоги фахівців, є сенс використовувати цю можливість для підвищення якості роботи світильника. Наприклад, в ході ремонту варто поекспериментувати з Led-діодами. Нерідко плати і сам корпус з сітки функцією не підходять для «рідних» світлодіодів – в результаті при більш або менш якісної основі приладу джерела світла не дотягують до можливого максимуму в характеристиках випромінювання. Тому в деяких випадках варто повністю оновити всі діоди.

Поширена і зворотна ситуація, коли в самій основі відсутні конденсатор і випрямляч. Як правило, цим дефектом грішать китайські світильники, в яких реалізується послідовне з’єднання пар «зустрічних» діодів з баластними конденсатором, що веде до частого миганню. Звичайно, ремонт світлодіодних ламп дозволить усунути цей недолік, але подібні перегляди схем в домашніх умовах не забезпечать довговічність пристрою, хоча якість освітлення, безсумнівно, зросте.

Висновок

Незважаючи на очевидні переваги Led-світильників, виробники поки ще не відпрацювали багато технологічні нюанси в кінцевому втіленні пристроїв. Ускладнення конструкції і внутрішнього устрою лампи призвело до того, що розширився перелік компонентів, схильних до поломок. Ситуація ускладнюється і тим, що ремонт світлодіодних ламп своїми руками значно відрізняється від операцій по відновленню традиційних та більш звичних джерел освітлення. Від користувача вимагається знання деяких азов радіотехніки, навички поводження з паяльником, і все це часто підкріплюється необхідністю купувати недешеві драйвери і світлодіоди. Так чи інакше, Led-прилади в кращих виконаннях від брендових виробників мають безліч переваг, за які їм можна пробачити навіть непростий ремонт.
