Люлька одномісна Л ОС-100-120

Люлька одномісна Л ОС-100-120 трубчастої конструкції з электролебедкой, магнітним пускачем і кнопковим управлінням. Люлька підвішена за допомогою троса на консолі, закріпленої на горизонтальній або похилій покрівлі. Электролебедка потужністю 0,8 кВт. Живлення електродвигуна здійснюється за допомогою кабелю. Вантажопідйомність люльки 120 кг Габаритні розміри люльки 1340Х1175Х2520 мм. Маса її без канатів 165 кг

Самопідйомна колиска ЛЕ-100-300

Самопідйомна колиска ЛЕ-100-300 з двома электролебедками,
розташованими вертикально

1 — электролебедка, 2 — каркас люльки, 3 — місце уловлювачів, 4 — пускач.

Самопідйомна колиска ЛЕ-100-300 (дивіться малюнок вище) і уловлювач (дивіться малюнок нижче).

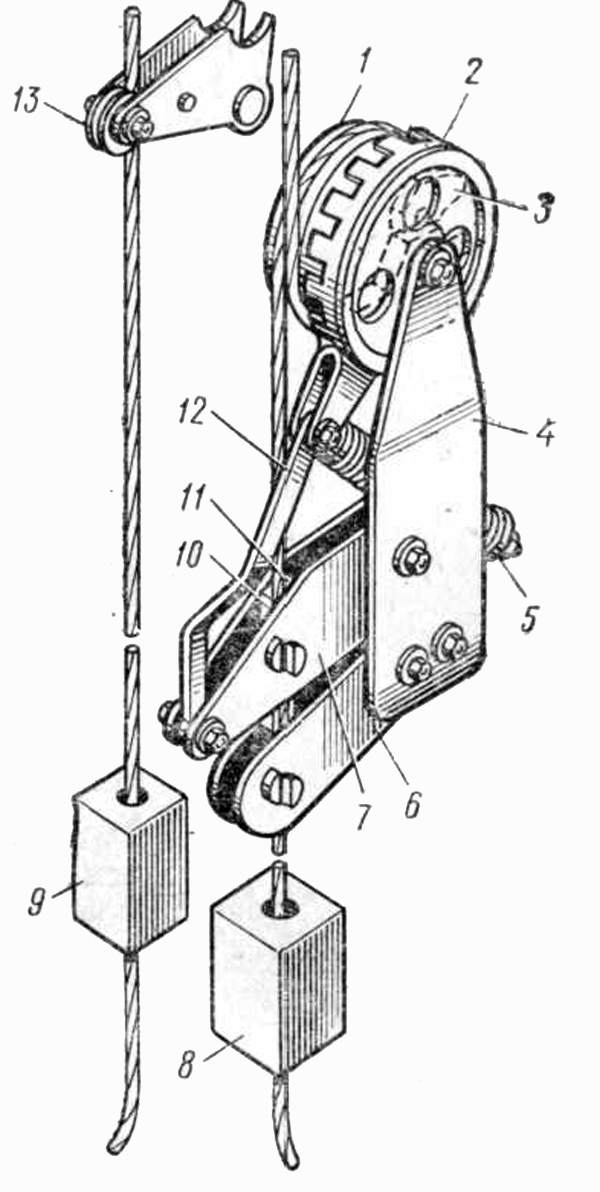

Уловлювач люльки ЛЕ-100-300

1 — блок, 2 — диск з зубцями, 3 — кулачок, 4 — стійка уловлювачів опорна, 5 — пружина повернення, 6 — сережка нижня, 7 — сережка верхня, 8 — привантажувач запобіжного канату, 9 — привантажувач вантажного каната, 10 — лівий стиск, 11 — правий стиск, 12 — тяга, 13 — блок, направляючий вантажний канат.

Конструкція колиски вантажопідйомністю 300 кг трубчаста з двома вертикально розташованими электролебедками загальною потужністю 1,6 кВт. Люльку підвішують на двох вантажних і двох запобіжних канатах до встановленим на кришці двох консолей. Живлення електродвигунів здійснюється за допомогою кабелю. Габаритні розміри люльки 4435X935X1765 мм. Маса без канатів і натяжних вантажів 385 кг.

Самопідйомна колиска ЛЕ-30-250

Самопідйомна колиска ЛЕ-30-250 (дивіться малюнок нижче) має трубчасту конструкцію з двома горизонтально розташованими электролебедками загальною потужністю 1,2 кВт.

Самопідйомна колиска ЛЕ-30-250
з двома горизонтальними электролебедками

1 — коробки з уловлювачами, 2 — электролебедка, 3 — пускач, 4 — каркас люльки.

Люльку підвішують на двох вантажних і двох запобіжних канатах до двох консолей, укріпленим на покрівлі будинку. Живлення електродвигунів здійснюється за допомогою кабелю. Вантажопідйомність колиски 250 кг, Габаритні розміри 4970X850X1610 мм. Маса 490 кг

Металеві трубчасті ліси системи ВНИИОМС

Металевий каркас збирається з окремих трубчастих елементів, що з’єднуються хомутами. На 1500 м2 стіни для лісів потрібно 42 чотириметрові стійки, 294 поперечних і 428 поздовжніх зв’язків, 1620 глухих і поворотних хомутів.

Безболтові трубчасті ліси системи Промстройпроекта

Каркас лісів збирають із стійок, ригелів, деталей огорожі та дерев’яних щитів настилу. Окремі елементи з’єднують за допомогою гаків і патрубків, приварених до деталей лісів. На 1500 м2 стіни для лісів необхідно: 390 чотириметрових стійок, 26 двометрових і 13 перильних стійок, 45 зв’язків, 378 основних ригелів, 378 посилених ригелів, 195 гаків, 250 огорож.


«Довідник молодого маляра», Ф. Ф. Мовчан
