Гаражні ворота своїми руками — установка воріт для гаража + фото



Нерідко з-за високих цін на готові конструкції і по ряду особистих причин власники авто приймають рішення — виготовити відкатні ворота своїми руками. У цій статті ми постараємося розповісти вам про різних варіантах виконання воріт гаражного типу, а також розглянемо приклад самостійного виготовлення та встановлення одного з них.

Типи гаражних воріт

На першій стадії реалізації задуманого проекту вам слід визначитися з типом воріт, які оптимально підходять для ваших конкретних умов. Але в першу чергу слід розглянути відомі варіанти виконання конструкцій цього виду, до яких можна віднести:

  • конструкції орного типу, які відрізняються простотою виконання;
  • відкатні ворота;
  • ворота секційного типу;
  • підйомні ворота.

Зазначимо, що самостійне виготовлення конструкцій останніх трьох видів може бути пов’язано з певними труднощами для рядового виконавця. У зв’язку з цим ми пропонуємо вам розглянути порядок складання гаражної конструкції на прикладі монтажу самих простих у виготовленні розпашних воріт.

Підготовчі дані

Технологія виготовлення воріт орного типу досить проста і не зажадає залучення до робіт яких-небудь спеціальних матеріалів і комплектуючих. Все, що вам потрібно для їх спорудження – це металеві листові заготовки, профілі та куточки різної розмірності, які сьогодні можна придбати майже в будь-якому магазині будматеріалів.

Ще до початку монтажних робіт бажано підготувати ескіз із зазначенням всіх використовуваних в конструкції елементів і їх розмірів. При складанні ескізу вам потрібно буде визначитися з такими показниками майбутніх воріт як їх висота і ширина.

Зверніть увагу!
Виходячи з вимог вільного проїзду автомобіля через ворота, їх ширина задається зазвичай в межах від 2,5 до 3 м. Висота каркасу воріт вибирається з урахуванням відповідного розміру автомобіля; у різних ситуаціях цей розмір може коливатися в межах від 2 до 2,5 м.

Виготовлення рами і стулок

Виготовлення розпашних воріт починається з підготовки несучої рами, що складається з внутрішнього і зовнішнього каркасів і є підставою для навішування стулок на петлях.

Така рама робиться, як правило, із сталевого куточка з типорозміром не менше 65 мм. Вихідним матеріалом для облаштування каркасного підстави стулок воріт може служити або сталевий куточок 50 мм, або ж прямокутний профіль того ж типорозміру. Після того як каркас для стулок готовий – вам необхідно буде обшити його залізними листами товщиною близько 2-х мм.

Зверніть увагу!
При виготовленні гаражних стулок особливу увагу потрібно звернути на точність встановлення кутових зчленувань, а також на забезпечення міцності підготовлюється конструкції. Саме з цих міркувань в ній повинні бути передбачені ребра жорсткості виконані у вигляді розташованих по діагоналях профільних перемичок. Крім цього не слід забувати і про робочих зазорах, які повинні залишатися між несучою рамою і рамою стулок воріт (в межах 10-15 мм).

Установка воріт

Всі основні операції, пов’язані з монтажем гаражних воріт своїми руками, бажано виконувати в наступному порядку:

  • В першу чергу в частково підготовлений гаражний отвір встановлюється заздалегідь зварена з металевих куточків несуча рама. Її монтаж проводиться, як правило, після того, як буде викладено кілька рядів цегляної кладки лицьової частини гаража, піднятої на висоту близько 50 див.
  • На наступному етапі монтажних робіт проводиться закріплення (фіксація) несучого каркасу в кладці. Для цього слід використовувати спеціальні металеві закладні у вигляді арматурних прутів. Прути довжиною близько 25 сантиметрів приварюються до несучого каркасу і вмуровываются по ходу кладки між цеглою. На кожній з опор рамної конструкції бажано мати мінімум по чотири таких заставних.
  • Тепер ви можете продовжити викладати лицьову стіну будівлі аж до отримання повної вертикальної обв’язки рамної конструкції.
  • Після того як кладка викладена до верху рами – можна переходити до встановлення перемички. Як перемички може використовуватися як готова залізобетонна заготівля, так і підготовлений самостійно відрізок рейки. При її установці не забудьте залишити невеликий зазор, який враховує можливість опади будови в процесі його експлуатації.
  • І насамкінець вже готові воротні стулки навішуються на петлі, попередньо приварені до каркасної основи конструкції.

Зверніть увагу!
Після завершення всього комплексу робіт гаражні ворота обов’язково тестуються на їх функціональність. При цьому перевіряється легкість відкриття і закриття стулок, а також відсутність яких-небудь деформацій і перекосів.

Фото гаражних воріт різного типу

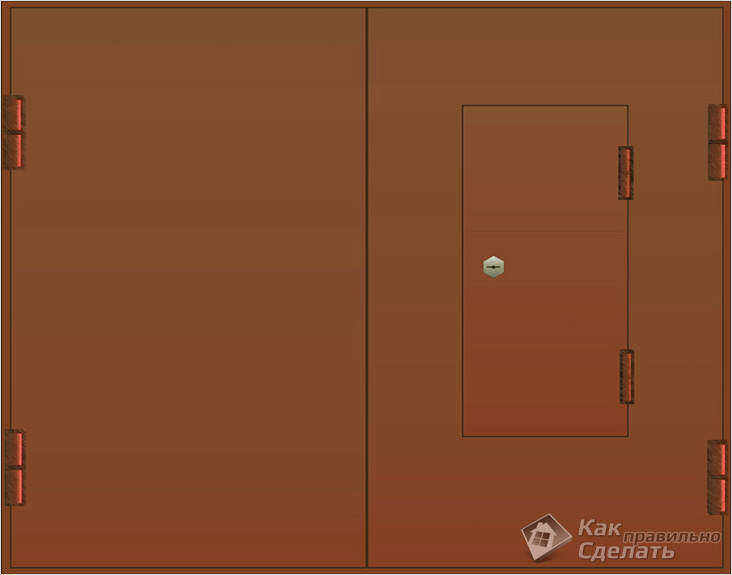

Орний тип

Автоматичні

Секційні

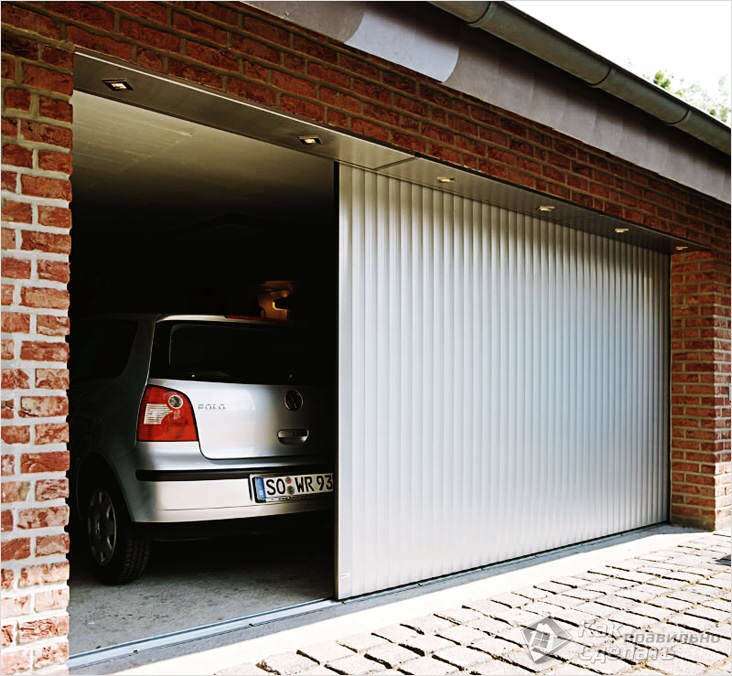

Відкатні

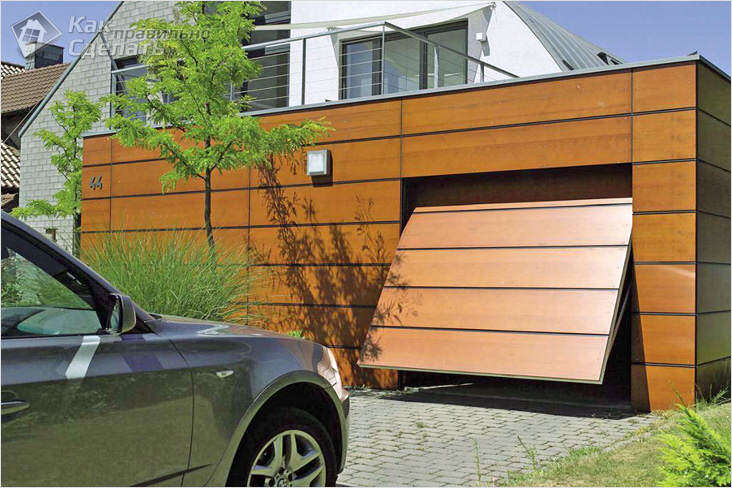

Підйомні

Установкою гаражних воріт сьогодні займаються багато власників автотранспорту. Якщо у вас є досвід в проведенні робіт з монтажу воріт, залишайте своїм коментарі до статті.

Відео

Пропонуємо подивитися відео про виготовлення воріт для гаража.
