Як зробити вібростіл своїми руками?

Тротуарна плитка з’явилася на сучасному будівельному ринку відносно недавно, проте вже встигла завоювати лідируючі позиції. Вона задоволена проста в укладанні, досить екологічна і міцна, тому доріжки на вашій дачі завжди будуть залишатися чистими і сухими. Тим не менш у цього популярного будівельного матеріалу є один істотний недолік — вона не так вже й дешева. Якщо ви хочете заощадити при облаштуванні дачного ділянки і володієте хоча б елементарними навичками в будівництві, можна спробувати виготовити її самостійно. Для цього вам знадобиться зварювальний апарат і знання про те, як зробити вібростіл своїми руками. Про це і поговоримо докладніше.

Принцип роботи

Перш ніж споруджувати вібростіл своїми руками, давайте для початку з’ясуємо, що це таке. Конструкція являє собою металеву основу, на яке за допомогою пружин або інших рухомих сполук кріпиться абсолютно рівна плита-стільниця, куди ставляться форми з бетонною масою. Ще одним елементом конструкції є промисловий вібратор, або електродвигун з ексцентриками. У момент роботи двигуна стільниця рівномірно вібрує, при цьому з форм, що знаходяться на ній, виходять бульбашки повітря, а бетонна суміш щільно спресовується.

Виготовлення вібростолу своїми руками — справа нескладна. Потрібно дотримуватися двох правил: стільниця повинна бути ідеально плоскою, а двигун подавати рівномірні вібрації з маленькою амплітудою коливання. Якщо знехтувати цими правилами, тротуарна плитка може вийти кривий, з-за чого при її укладанні виникнуть проблеми.

Які вони бувають

Якщо вібростіл своїми руками ви вирішили виготовити для домашнього користування, то вам необхідно запастися схемою або кресленням так званого формувального стола, тобто такого, на якому проводиться безпосереднє ущільнення суміші у формах. Справа в тому, що при промисловому виробництві використовується ще один вид столів — выбивочный, або расформовочный. Основна його відмінність полягає в тому, що він обладнаний додатковою насадкою, що повторює контури формочки. Після того як плитка остаточно висохла, форму перевертають і поміщає в насадку, від вібрації готовий виріб випадає в руки робітникові або на спеціальну транспортувальні стрічку. В домашніх умовах вибивання можна робити вручну або виготовити насадку окремо.

Матеріали

Отже, якщо ви вирішили спорудити вібростіл своїми руками, вам знадобиться:

  • зварювальний апарат;
  • дриль;
  • болгарка;
  • металевий лист товщиною не менше 6-8 мм для стільниці;
  • труби для ніжок станини;
  • куточок або швелер для рами столу;
  • металеві пластини;
  • потужні металеві пружини необхідного діаметра;
  • вібратор промисловий або електродвигун на 220В;
  • болти і шайби для кріплення двигуна;

Збираючи вібростіл своїми руками, креслення для нього теж краще виготовити самостійно. Звичайно, зараз на тематичних ресурсах можна знайти все, що завгодно, але, по-перше, за хороші докладні креслення, швидше за все, доведеться заплатити, а по-друге, вони не враховують особливості і розміри вашої конструкції. Тому готовий креслення краще взяти за основу і перерахувати його під власні потреби.

Виготовлення станини

Отже, як зробити вібростіл своїми руками?

  • Почати треба зі складання підстави. Розміри його можуть бути довільними, все залежить від того, яка кількість формочок ви плануєте одночасно розміщувати на стільниці. Стандартним і найбільш зручним вважаються розміри 0,7х0,7 м.
  • Ніжками служать металеві труби, хоча якщо їх немає, можна виготовити їх з швелера, куточка, квадрата або того, що є під рукою. На підставі ніжок приварюються металеві пластини з отворами потрібного діаметру, вони дозволять зафіксувати вібростіл за допомогою анкерних болтів або просто забетонувати його.
  • Висота конструкції — також справа суто індивідуальна, основним критерієм тут є зручність для майстра, вам повинно бути комфортно при роботі.
  • Ніжки з’єднуються між собою за допомогою металевої рами (квадратної або прямокутної), виконаній з куточка. В результаті у вас повинна вийти конструкція, найбільше нагадує стіл без стільниці.
  • По кутах конструкції приварюються «стакани» висотою до 5-6 см, виконані з труби діаметром трохи більше, ніж діаметр пружин. Якщо «стакани» зробити ні з чого, пружини можна приварити прямо на станину, а на верхню їх частину прикріпити пластини з отворами для болтів.

Тепер потрібна платформа

Як бачите, виготовити вібростіл своїми руками досить нескладно. Станина вже готова, тепер переходимо до платформи-стільниці.

  • Беремо аркуш заліза потрібних розмірів і за допомогою зварювання оснащуємо його бортиками з металевого куточка, це потрібно для того, щоб в процесі роботи форми з бетоном не соскакивали зі столу.
  • Зі зворотного боку аркуша також приварюють «стакани», аналогічні тим, що ви прикріпили на станину. Слідкуйте за тим, щоб вони знаходилися строго над нижніми, так як між ними будуть розташовуватися пружини, що забезпечують необхідну вібрацію.
  • У центрі нижньої частини стільниці також потрібно приварити два шматки П-образного швелера з отворами для болтів відповідного діаметру — тут буде кріпитися ексцентриковий двигун.



Ось і все, вібростіл для плитки своїми руками готовий, тепер залишилося закріпити двигун, перевернути стільницю і вставити пружини між склянками.

Підбираємо електродвигун

Звичайно, промисловий вібратор або розбалансований двигун можна придбати в магазині. При цьому необхідно правильно співвіднести вага вашої стільниці і потужність агрегату — занадто слабкий не зможе забезпечити достатню вібрації, а дуже потужний може зірвати стільницю з місця.

Якщо ви плануєте використовувати вібростіл недовго, то непоганим рішенням може стати двигун від пральної машини. Він ідеально підійде для цих цілей, правда, здатний витримати не більше 30 робочих циклів.

У разі якщо цього недостатньо, рекомендується придбати більш довговічну модель, а також оснастити конструкцію потенціометром. Це дозволить регулювати рівень вібрації в залежності від напруги.

Кілька нюансів

  • Для правильної роботи вібростолу потрібно точно розрахувати вагу стільниці.
  • Амплітуда коливань повинна підбиратися виходячи з параметрів суміші і повинна бути однаковою по всій площині столу.
  • Необхідно точно відміряти кількість суміші, що поміщається в кожну форму, інакше плитки вийдуть різними по товщині.

Вібростіл з автомобільної покришки

А можна виготовити більш простий вібростіл? Своїми руками креслення розробити здатний далеко не кожен, так і зварювальні роботи не всім по плечу. Виявляється, можна, правда, він буде не таким довговічним і міцним, так і якість плитки, виготовленої на такому столі, буде трохи гірше, але для деяких це може виявитися непоганим варіантом.

Для такого вібростолу вам знадобиться стільниця виготовлена з шматка фанери, ДСП або QSB, в центрі якої закріплюється двигун невеликої потужності. Далі конструкція встановлюється на автомобільну покришку двигуном вниз і закріплюється за допомогою шурупів. Для зручності роботи і забезпечення кращої вібрації можна використовувати кілька покришок, поставлених одна на іншу і скріплених між собою.

Виготовляємо плитку

Тепер поговоримо про те, як робиться тротуарна плитка своїми руками. Вібростіл у вас вже є, тепер треба придбати або виготовити самостійно форми для заливки бетону.

Далі розміщуємо форми на вибростоле і наповнюємо їх бетонною сумішшю шаром 3-4 див. Даємо постояти на працюючому столі близько хвилини, потім додаємо другий шар, знову включаємо вібростіл на 40-60 секунд. Після цього плитку потрібно просушити, не виймаючи з форми, протягом 24-48 годин при температурі не менше 15С.

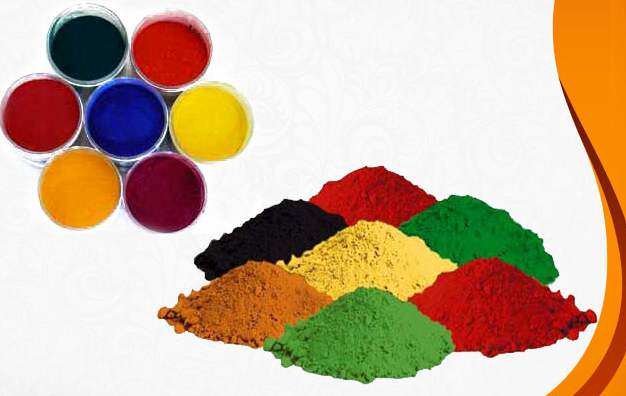

Якщо ви хочете отримати різнобарвну тротуарну плитку — в бетонну суміш можна додати спеціальний барвник потрібного відтінку, а для забезпечення додаткової міцності виробу внести деяку кількість скляних або поліпропіленових волокон. Проте не перестарайтеся, інакше плитка може виявитися слизькою.
