Кисневий редуктор: характеристики та конструктивні особливості

Кисневий редуктор – це пристрій, що використовується для зниження і регулювання тиску газу, який надходить з будь-якої ємності (наприклад, балона, газопроводу або рампи), до робочого рівня і його підтримання у постійному заданому стані.

Призначення кисневого редуктора

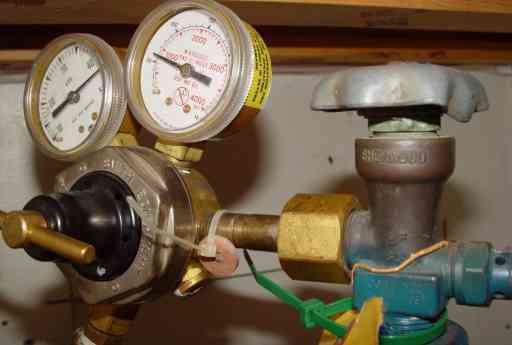

Редуктор кисневий, фото якого ви можете бачити в нашій статті, призначений для забезпечення рівномірного потоку газу незалежно від перепаду тиску у газопроводі або балоні. Це дуже важливий елемент для газобалонного обладнання. По його пристрою можна судити про працездатність всієї системи. Якщо його не встановити, то можливе виникнення так званого ефекту замикання. Це означає, що витрата газу досягне критичних показників, і його швидкість витікання буде дорівнює швидкості звуку. Сила досягне такого значення, що балон стане стрибати в різні сторони.

Область застосування

Редуктор кисневий застосовується в різних галузях:

  • При проведенні газозварювальних робіт для стабільної подачі і підтримки тиску газу, що важливо для правильного техпроцесу.
  • У медицині для рівномірного надходження і регулювання тиску кисню, який подається пацієнтам.
  • В підводних апаратах та літаках для забезпечення киснем пасажирів. В даному випадку кисневий редуктор необхідний для зниження і контролю тиску подачі газу.

Крім того, існують і інші області застосування редукторів кисневих, але в усіх випадках їх принцип однаковий: пристрій здійснює регулювання подачі кисню. Як правило, такі прилади виробляють по ГОСТ 6668-78, згідно з яким редуктори поділяються на:

  • балонні;
  • мережеві;
  • універсальні;
  • рамповые;
  • центральні.

Також розрізняють редуктор кисневий прямої та зворотної дії. Розглянемо їх особливості.

Редуктор кисневий: характеристики та конструктивні особливості

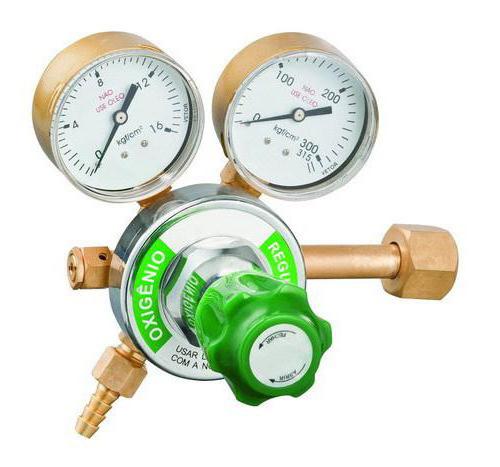

Самим найкращим чином зарекомендували себе редуктори зворотної дії. Вони мають радий переваг (компактність, надійність) і відрізняються досить простою конструкцією. Пристрій складається з 2 камер: одна з них – з високим тиском газу, друга – з робочим. Між цими камерами розташований спеціальний клапан. Від ступеня його відкриття залежить тиск у робочій частині. Кожен редуктор оснащений двома манометрами: перший призначений для свідчення тиску газу, який надходить з балона, інший показує робочий тиск, яке надходить на пальник.

Всі основні технічні дані редуктора зазначені в його маркуванні. Так, мережеві пристрої позначені літерою «З», рамповые – «Р», балонні – «Б». Також вказана пропускна здатність. Наприклад, кисневий редуктор БК050-4 володіє пропускною здатністю 50 м3/год.

Як працювати з кисневим редуктором?

Насамперед слід перевірити на манометрах положення стрілок – вони повинні бути на нульовому значенні. Також потрібно переконатися в тому, що закритий клапан, для чого перевіряють регулювальний гвинт – вивернуть він чи ні. Далі приєднується до редуктора шланг, відкривається вентиль на пальнику і регулюється потрібний тиск у робочій камері.

Перед самою роботою перевіряється герметичність всіх з’єднань. Для цього вентиль пальника закривається, і викручується регулювальний гвинт. Якщо при цьому стрілка манометра робочого тиску піднялася вгору і зупинилася, значить, забезпечена герметичність. Ще витік в редукторі можна перевірити за допомогою мильної піни. Для цього її наносять на отвір штуцера. Якщо утворилися бульбашки, це говорить про наявність витоку, а їх відсутність свідчить про справність кисневого редуктора і його герметичності.

Що ще слід знати при роботі з редуктором?

У всіх галузях промисловості важливо дотримання правил техніки безпеки, особливо при виконанні газозварювальних заходів. Суворо забороняється працювати з кисневим редуктором без вхідного фільтра. Чоловік, який користується таким пристроєм, обов’язково повинен стежити за чистотою всіх деталей, що мають контакт з киснем. Вони повинні бути ретельно знежирені і очищені. Масляні плями здатні призвести до займання. При подачі газу заборонено швидке відкривання вентиля редуктора. Також потрібно пам’ятати, що стандартний кисневий редуктор призначений для використання при температурі -25 +50 градусів. При дотриманні таких нескладних правил пристрій буде справно функціонувати.
