Імпульсний паяльник своїми руками

Сьогодні ми зберемо простий імпульсний паяльник

Подивимося відео:

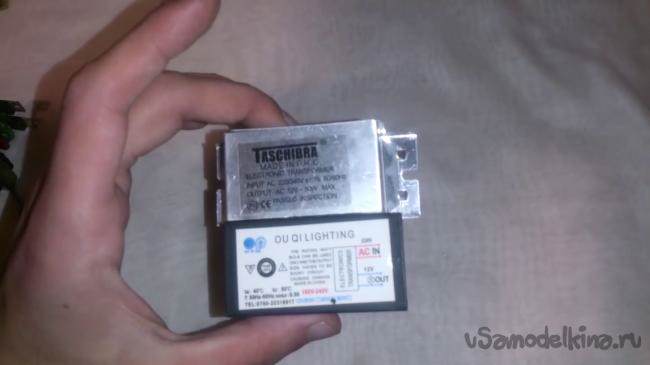

Для роботи знадобиться кілька простих речей, зокрема це блок живлення, у вигляді китайського трансформатора TASCHIBRA або аналогічний

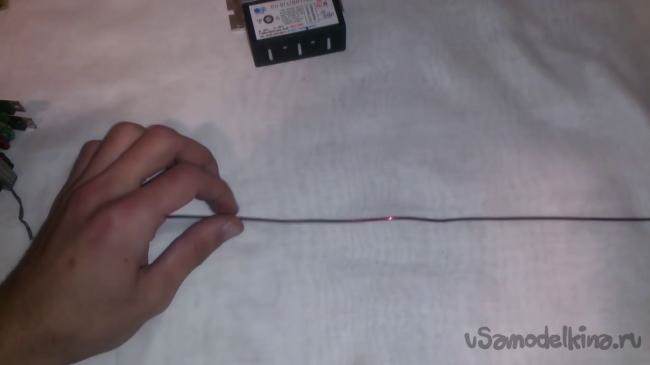

Шматочок мідного дроту, бажано довжиною 30-40 см

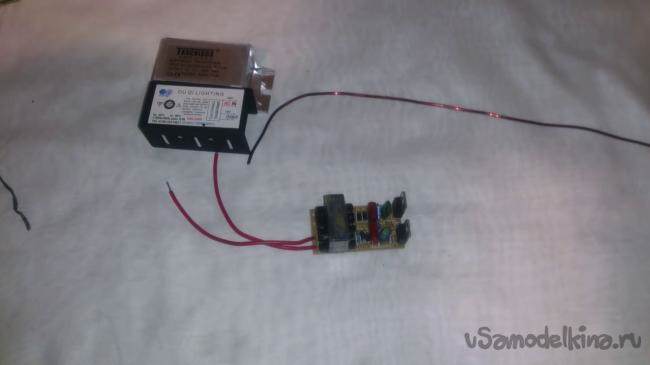

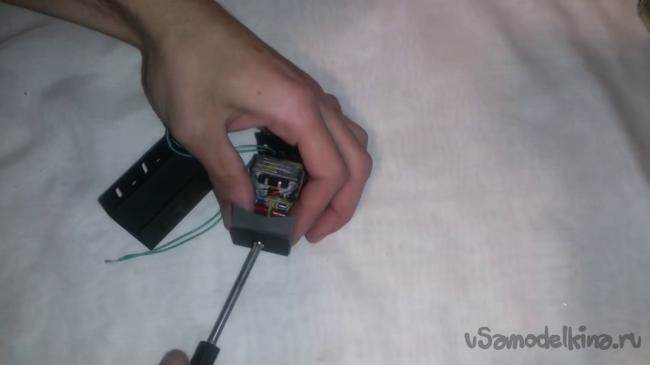

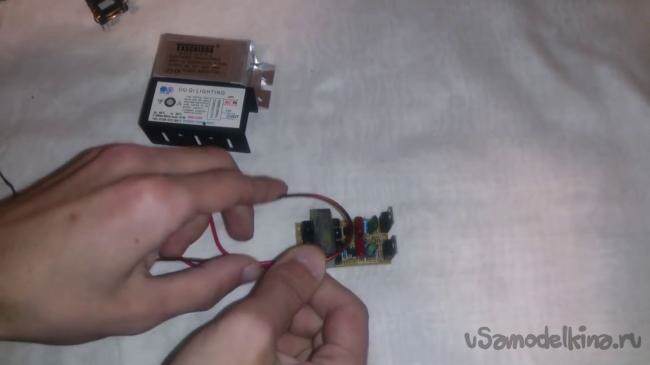

При розбиранні трансформатора ми спостерігаємо таку картину

Справа сама задає частину, а зліва імпульсний трансформатор, на якому є первинна і вторинна обмотка.

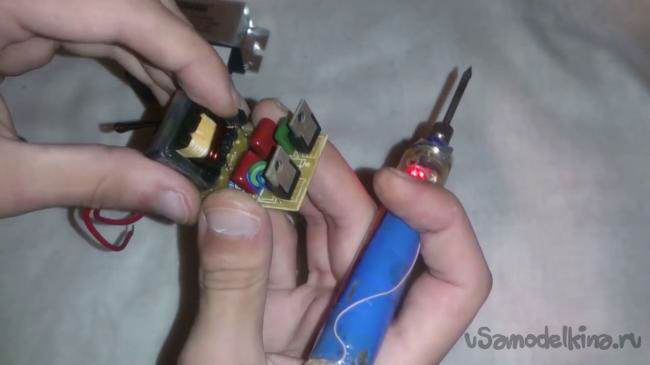

Первинну обмотку залишаємо, а вторинну нам потрібно повністю видалити.

Мотаємо нашу обмотку, вона складається з одного повного витка нашим проводом. Для того щоб підняти вихідний струм, бажано дві паралельні шини і таким чином скрутити на каркас

Встановлюємо трансформатор з новою обмоткою на місце


Тепер нам потрібно якимось чином зафіксувати обмотку на трансформаторі, для цього ми використовуємо холодну зварку

Поки заготівля сохне давайте займемося іншими комплектуючими:

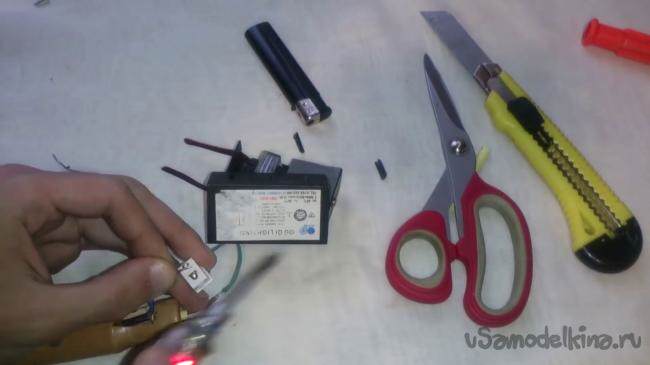

По перше це мережевий шнур

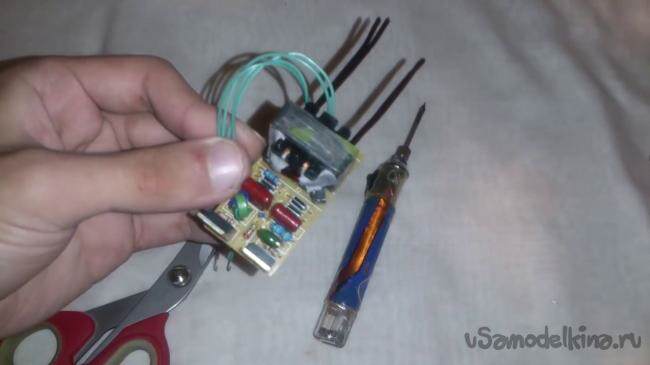

На рахунок проводів, я їх заміню на більш еластичний

Далі нам потрібна ручка з наскрізним отвір для мережевого шнура

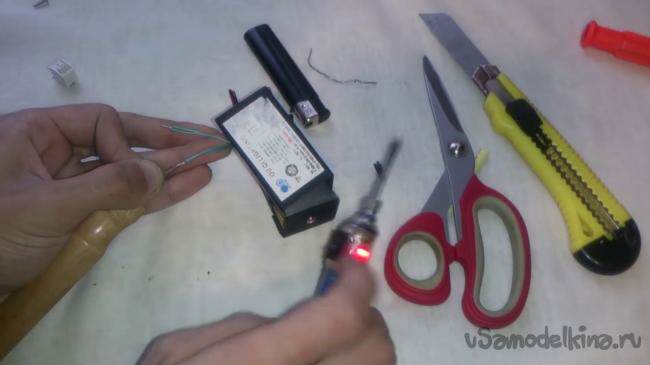

Зараз замінимо дроти і продовжимо

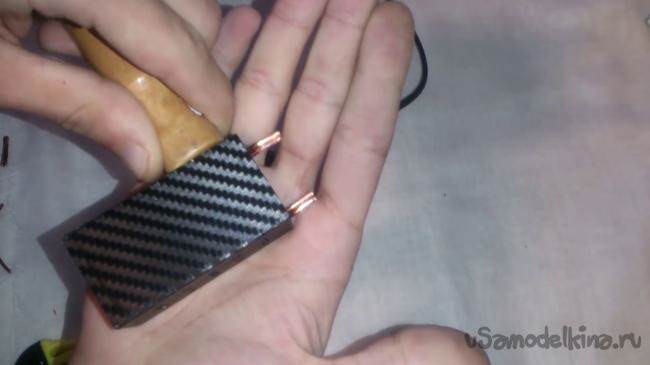

Починаємо збирати наш паяльник, встановлюємо його в корпус



Встановлюємо вмикач

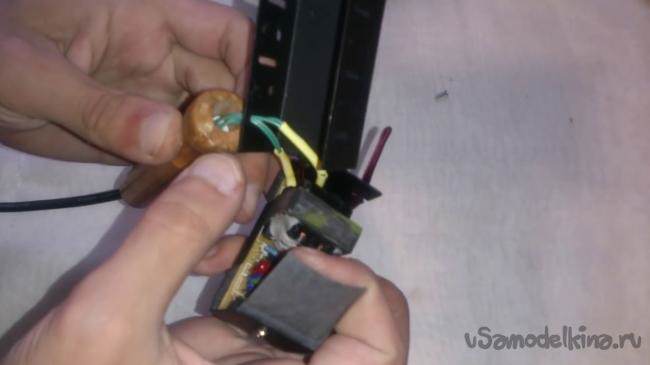

Продовжуємо збирати його довше, з’єднуємо мережевий шнур, з вмикачем і з самим паяльником




Закріплюємо кришку трансформатора

Наступним кроком буде виготовлення самого жала

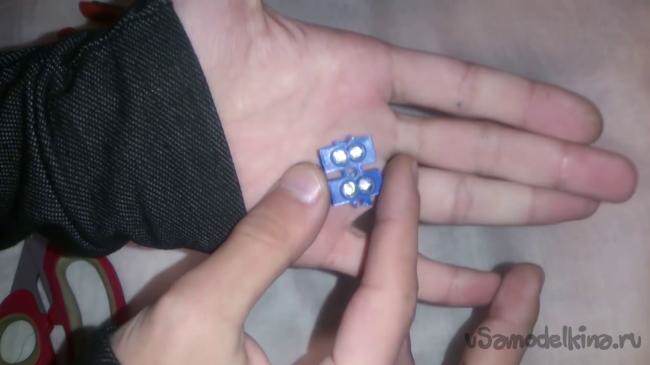

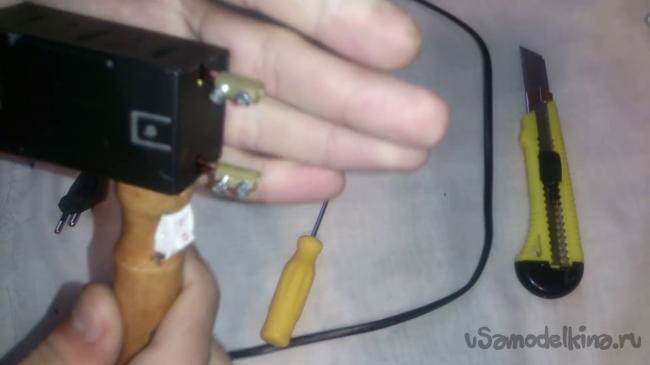

Для того що б прикріпити жало до паяльнику, використовуємо для з’єднання проводів

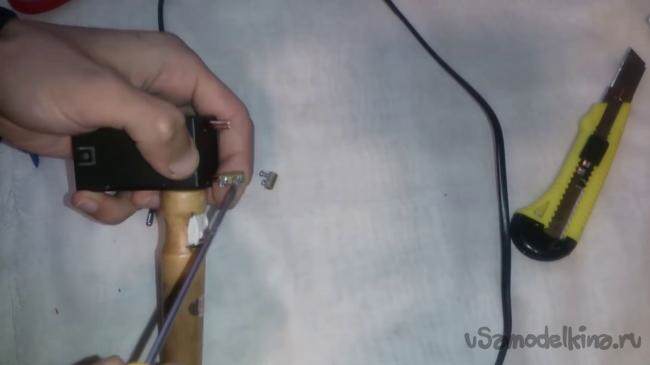

Прикріплюємо їх


Для виготовлення самого жала, нам знадобитися мідний дріт, діаметром 1мм, надаємо йому потрібну форму

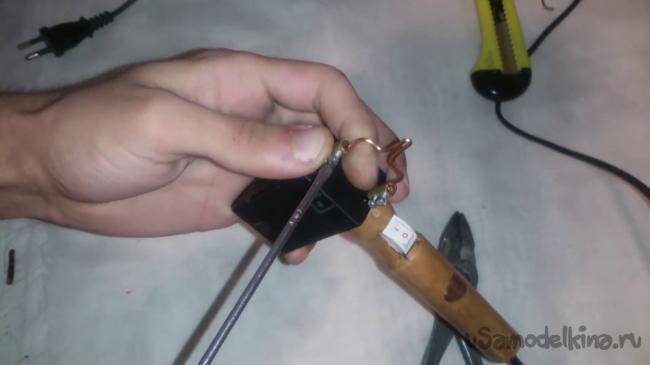

Кріпимо його

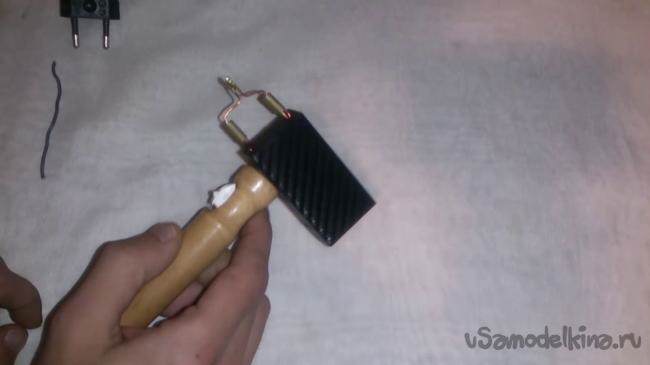

І все, що ми виготовили імпульсний паяльник своїми руками!
