Як зробити пальник з телескопічної антени



Ця стаття про те, як можна зробити з телескопічної антени пальник.

Якщо що-небудь у статті буде не зрозумілим, пишіть в коментарях або дивіться відео. Там докладно описаний процес складання і тестування пальника плавкою срібних кілець.



Виготовлення пальника



І так приступимо.

Нам для цього знадобиться сама антена, баночка з накручивающейся кришкою, і повітряний компресор для акваріумів зі шлангом. Антени бувають різних розмірів, так що з антеною, що ви знайдете, розміри свердел підбирайте індивідуально.





Повністю розбираємо антену і отримуємо 3 трубочки.

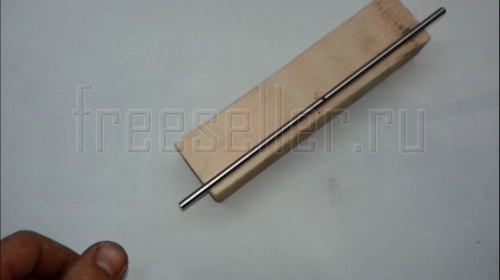

Далі, у найбільшій по діаметру трубки, приблизно посередині свердлимо отвір у 4мм.

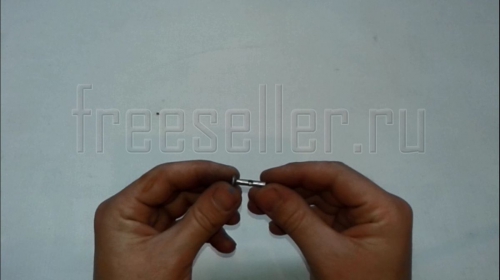

Переходимо до середньої за розміром трубці. Нам потрібно відрізати від неї приблизно 15 мм. Це буде краник подачі горючої суміші. Напилком підправляємо зрізи з обох сторін і, відступивши від краю 5 мм, свердлимо отвір у 3 мм.

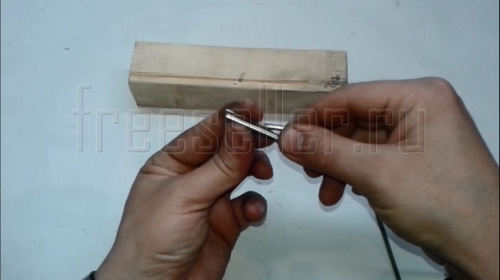

Просвердливши отвір у трубці, вставляємо в нього цвях на 120 мм. Це буде друга деталь краника. Його потрібно відрізати на 4 мм довше трубки і просвердлити в ньому отвір свердлом 2 мм, на тому ж рівні що отвір і на трубці.





Після цього, на стінках отвору трубки великий наносимо припій, вставляємо маленьку трубку. Стежимо за тим, щоб отвір збігалися і споюємо.

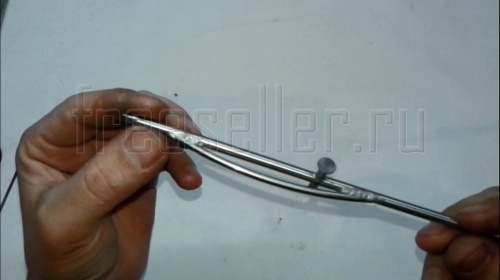

Тепер потрібно зробити стопор для цвяха. Від тієї ж середньої трубки відрізаємо шматочок 4 мм і припаюємо його до торчащему кінця цвяха.

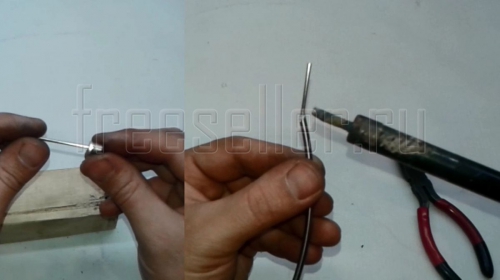

Далі нам потрібно трохи зігнути саму тонку трубку антени. Щоб вона не зламалася, Просовуємо в неї дріт підходящий щільно по діаметру. І використовуючи 3х літрову банку, згинаємо її.

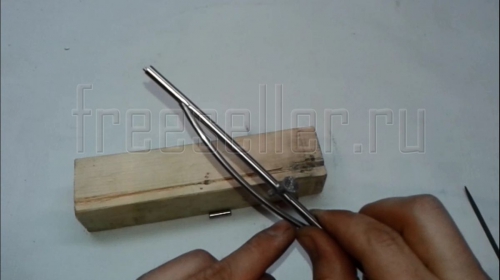

Зігнувши трубку, переходимо до сопла. Його я вирішив зробити з голки для накачування мечів. Відрізавши головку голки, споюємо її з трубкою в положенні як на фото.





Прикладаємо до великої трубці і відзначаємо місце для отвору, куди увійде сопло.





Сопло пальника має на 2 мм виступати з великої трубки.





Зробивши отвір вставляємо сопло і з зворотного боку краника робимо другий отвір.





Просунувши у велику трубку сопло і відрізавши зайве від трубки сопла, із зворотного боку краника відзначаємо місце для другого отвору. Зробивши отвір, повертаємося до сопла. У тому місці, де з великою трубки виходить сопло, трикутним надфілем робимо 6 кутових надрізів. Має вийти на зразок корони. Потім згинаємо пелюстки корони всередину.





Просовуємо сопло в отвір і споюємо обидві сторони.





Для головки пальника відмінно підійшла головка на 4,5 мм від ключа храповика.

Відрізаємо від робочої частини 5 мм і свердлимо свердлом на 5. Після чого вставляємо сопло в головку.





Залишилося зробити бачок. У кришці свердлимо 2 отвори в 4 мм під середню трубку. Просовуємо трубку в отвір і залишаємо відстань близько сантиметра між дном банки і трубкою. І відступивши 2 см від кришки, відрізаємо її. Друга трубка повинна бути короткою, близько 2,5 див. Вставивши обидві трубки у кришку, припаюємо їх.

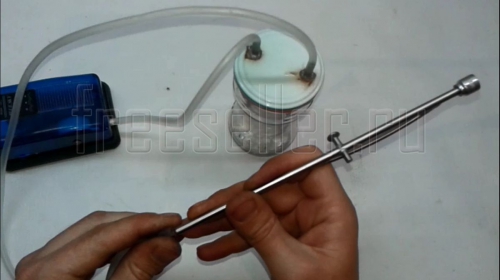

І з’єднуємо всі частини шланчиком.

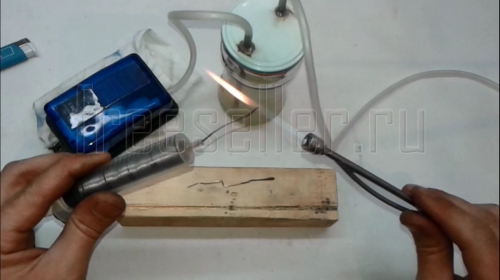

Довгу трубку з’єднуємо з компресором, а коротку з пальником. Заливаємо приблизно 20 мл автомобільного бензину і підпалюємо.







Спасибі що прочитали статтю. Всім пока.
