Трапециідальна різьблення. Застосування трапецеїдальної різьби

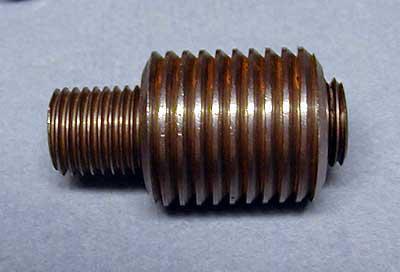

Трапециідальна різьба широко застосовується для виготовлення різних гвинтів, які служать для різного виробничого устаткування. Наприклад, для верстатів, підйомних пристроїв, пресів. Така різьба має вигляд равнобедренной трапеції, при цьому кут профілю може мати різні значення: 15, 24, 30, 40°. У процесі роботи гвинта, на якій нарізана трапециідальна різьблення, з’являються сили тертя, викликані природним шляхом. Тобто за рахунок наявності мастильного матеріалу, шорсткості поверхні, а також кута профілю.

Види різьблення

На сьогоднішній день існують такі типи:

  1. Метрична. Вона служить для закріплення декількох елементів. Умови нарізки встановлені в нормативній документації. Профіль являє собою трикутник з рівносторонніми кутами. Цей показник дорівнює 60°. Гвинти з метричною різьбою виконуються з малими і великими кроками. Перший вид застосовується для закріплення тонколистових елементів для створення підвищеної герметичності. Такий вид приєднання можна зустріти в точних оптичних приладах.
  2. Конічна. Вона виготовляється також, як і попередній вид, але закручування проводиться на глибину 0,8 мм.
  3. Дюймова. На сьогоднішній день немає нормативного документа, в якому вказувалися б розміри різьби. Дюймова різьба застосовується при ремонті різного обладнання. Як правило, це старі прилади і пристрої. Основними її показниками є зовнішній діаметр і крок.
  4. Трубна циліндрична. Даний вид являє собою рівнобедрений трикутник, верхній кут якого дорівнює 55°. Така внутрішня різьба застосовується для з’єднання трубопроводів, а також деталей, виконаних з тонколистового матеріалу. Вона рекомендується в тому випадку, коли пред’являються особливі вимоги до герметичності з’єднання.
  5. Трубна конічна. Внутрішня різьба повинна відповідати всім вимогам нормативних документів. Розміри повністю стандартизовані. Її застосовують для приєднання різних видів трубопроводів.
  6. Наполеглива. Такий вид являє собою неравнобокую трапецію, де одна з сторін нахилена на 3°, а інша – на 30°. Перша сторона є робочою. Форма профілю, а також діаметр кроків визначаються нормативними документами. Згідно з ними різьблення виконується діаметром від 10 до 600 мм, при цьому максимальне значення кроку дорівнює 24 мм. Вони використовуються там, де потрібні підвищені утримуючі зусилля.
  7. Кругла. Профіль різьби являє собою різні дуги, пов’язані між собою прямими лініями. Кут профілю дорівнює 30°. Даний вид різьблення застосовують для тих сполук, які впливають на агресивні середовища.
  8. Прямокутна. Вона не закріплена жодними нормативними документами. Її головною перевагою є високий ККД. Порівняно з трапецеидальным виглядом вона менш міцна, а також викликає безліч незрозумілих моментів при її виробництві. Основне місце застосування – домкрати і різні види гвинтів.
  9. Трапециідальна. Має форму трапеції з кутом профілю 30°. Трапециідальна різьблення, розміри якої закріплені в документації, що застосовується для з’єднання різних елементів виробничого обладнання.

Умови виготовлення

Порівняно з іншими видами трапециідальна різьблення набагато легше у виготовленні. Саме тому її найчастіше застосовують в різних сферах. Найпопулярнішим є гвинт з трапецеїдальної різьбленням, має кут профілю 30°. Технологія виробництва дуже схожа з тією, яка застосовується для нарізування прямокутної різьби. Але все ж є суттєві відмінності, що стосуються точності і чистоти виготовлення. Нарізування трапецеїдальної різьби нічим не відрізняється від тієї ж процедури з прямокутним виглядом. На даний момент існує кілька таких способів.

Виготовлення гвинта з одним різцем

Різьба трапециідальна однозаходная виготовляється таким чином:

  • готується заготівля і наводяться канали для заточування;
  • виконується заточення різця по підготовленим спеціальним шаблоном;
  • виробляються установка і закріплення заточеного елемента. Він повинен розташовуватися так, щоб центри співпадали і були паралельні осі нарізки;
  • включається обладнання та заготівля подається на нарізку різьби;
  • готова деталь перевіряється у відповідності з готовим шаблоном.

Нарізування з трьома різцями

Даний спосіб полягає в наступному:

  • готується заготівля;
  • виконується заточка трьох різців – прямих, вузьких і профільних;
  • проводиться установка і закріплення підготовлених елементів. Вони можуть розташовуватися перпендикулярно, так і паралельно осі різьби. Все залежить від кута нахилу.

Розповсюджений виробничий метод

Саме на виробництві нарізування трапецеїдальної різьби проходить таким чином:

  • перевіряється і настроюється робоче обладнання;
  • завдяки прорезному різцю робляться невеликі поглиблення на гвинті;
  • за допомогою вузького прорізного елемента проводиться нарізка гвинта до певного діаметра;
  • за допомогою профільного прорізного елемента проводиться остаточне виготовлення трапецеїдальної різьби;
  • готова деталь перевіряється у відповідності з готовими шаблонами.

Трапециідальна різьблення: розміри

Як говорилося раніше, цей вид різьблення має форму трапеції, в якій кут між сторонами може мати різні значення. Всі основні розміри встановлюються відповідно до ГОСТ. Для однозаходного виду трапециідальна різьба (розміри — ГОСТ 9481-81) має розміри і кроки різних діаметрів — від 10 до 640 мм. Крім того, вона може бути многозаходной, а також закрученої в ліву або праву сторону. Ці показники нормуються ГОСТ 24738-81.

Де використовується

Для функціонування будь-якого елемента, наприклад машини або механізму, необхідно виконання обов’язкової умови: обертальні рухи повинні перетворюватися в поступальні. Даний принцип використовується для виготовлення різних верстатів, пристроїв, систем регулювання, застосовуваних у промисловій сфері.

Переваги різьби

Ефективність роботи по перетворенню обертальних рухів в поступальні здійснюється з допомогою гайки і гвинта. Незважаючи на те, що ці деталі виглядають простими, вони вимагають уважності при їх виготовленні. Саме від цих частин залежить продуктивність і надійність не тільки складових елементів, але і всього робочого обладнання.

Трапециідальна різьблення зарекомендувала себе тільки з позитивної сторони. Саме тому її застосовують у різних пристроях.

Особливості многозаходной різьби

Щоб наділити гвинт міцнісними характеристиками і збільшити його хід використовують многозаходную трапецоїдну різьблення. В даному випадку всі параметри, такі як висота різьби, її діаметр — абсолютно однакові, з однозаходовым виглядом. Єдиною відмінністю є кількість ходів на один крок. Наприклад, трехзаходовые види різьб мають хід втричі більше їх кроку. Все це можна спостерігати на малюнках.

Наведемо приклад, щоб даний вид став зрозумілим кожній людині. Всі використовують звичайні кришки для консервування овочів і фруктів. Для їх відкриття необхідно докласти мінімум зусиль. При використанні циліндрів великих діаметрів потрапити в пази одноходової різьблення набагато складніше. Саме тому використовують багатоходові.

Такий вид різьблення можна визначити візуально, досить подивитися на малюнок. Видно, скільки саме витків йдуть від початку гвинта. Багатоходові різьби виготовляються за складним технологіям, а відповідно і дорожче коштують.

Інші переваги

Трапецеїдальних з’єднання володіють безліччю позитивних якостей. Саме тому їх застосовують у різних виробничих галузях. Найбільш поширеною галуззю є машинобудування. Отже, до їх достоїнств можна віднести наступні:

  • можливість збирати і розбирати різні пристрої необмежену кількість разів;
  • зручний процес розбирання і складання;
  • надійність різьбового з’єднання;
  • легкий процес виготовлення;
  • самостійне регулювання сили стиснення;
  • виготовлення деталей в різних виконаннях.

Недоліки сполук

Негативних сторін у даного виду з’єднань не так вже й багато. Одна з них – це виникнення великої напруги в западинах. Крім того, їх не можна застосовувати пристрої і механізми, які володіють високою вібрацією, так як гвинти можуть самостійно викручуватися, що не є добрим знаком.Тому необхідно стежити за цим, і в разі виникнення такої ситуації виправити становище гвинтів.

Така якість, як вартість, можна віднести як до позитивних, так і негативних сторін. Одноходовые різьблення стоять значно нижче, ніж багатоходові. Тут кожен вибирає у відповідності з особистими перевагами. Багато конструкторські організації використовують саме багатоходові різьби, так як вони відрізняються надійністю і міцністю.

Отже, ми з’ясували, що собою являє такий вид з’єднання, як трапециідальна різьблення, розміри її, переваги і недоліки.
