Доробка штангенциркуля



Розширення технічних можливостей штангенциркуля.

Штангенциркуль — універсальний інструмент, призначений для високоточних вимірювань зовнішніх і внутрішніх розмірів, а також глибин отворів.





Пропоную свою саморобку, яка розширює можливості цього чудового інструменту, а саме: малювання кіл до 28 сантиметрів у діаметрі. Погодьтеся, адже дуже зручно мати два інструменти в одному! Доопрацювання потребує мінімум часу і витрат.

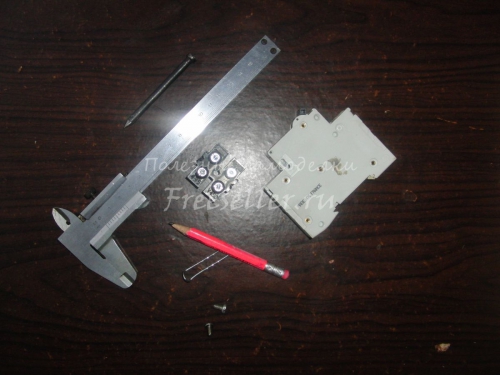

Нам буде потрібно: автоматичний вимикач, олівець, канцелярська скріпка, клемна колодка, дюбель, пара болтів.

Для початку просвердлюємо штангенциркуль в трьох місцях: два отвори на штанзі і одне на нониусе. Отвори рівні 4 мм.

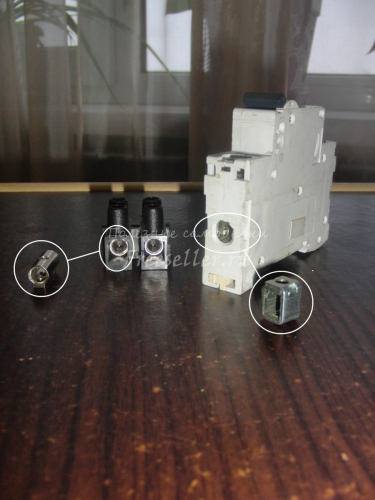

З непотрібного автоматичного вимикача витягаємо контактний затискач, а з клемної колодки — внутрішню металеву частину.





Збираємо нашу конструкцію: кріпимо колодку на штанзі, а затиск із вставленим у нього олівцем на нониусе, для фіксації вставляємо частина скріпки.

Відстань між вістрям дюбеля і грифелем олівця в мене вийшло рівно один сантиметр. Надалі цей сантиметр ми і будемо додавати до радіусу потрібної нам кола, яку хочемо накреслити. Наприклад, нам потрібно накреслити коло радіусом 10 див. Виставляємо на шкалі штангенциркуля 9 см. і подумки додаємо ще один сантиметр.

Вийшов ще більш корисний інструмент!

Корисні Саморобки
