Бюджетний ремонт комп’ютерного крісла



Самостійний і абсолютно безкоштовний ремонт комп’ютерного крісла, що полягає в заміні пластикової втулки утримує циліндр газліфта, на дерев’яну втулку, виготовлену своїми руками.

Привіт всім любителям саморобок!



Днями у мене зламалося домашнє комп’ютерне крісло.

Хоча крісло це вже староватое (йому вже близько шести років), тим не менш, до цього часу, воно служило мені та членам моєї родини, досить справно. Тим більше, що приблизно раз на півроку, я проводив профілактику, що полягає в підтягуванні всіх різьбових елементів, а також змащення тертьових частин (в першу чергу — підшипника на кінці штока газліфта).

Проте якийсь час назад, я відчув, що крісло почало бовтатися і розгойдуватися з боку в бік, причому чим далі, тим сильніше.

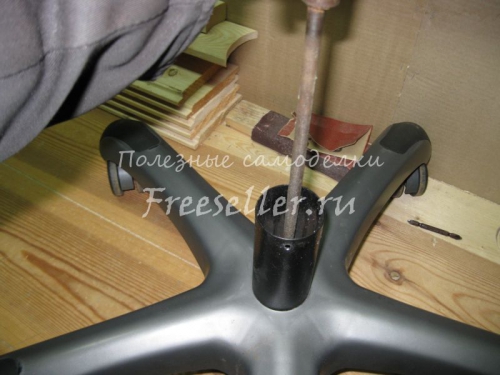

Розібравши його, я побачив, що пластикова втулка, яка стоїть у верхній частині зовнішньої труби газліфта і служить для центрування і фіксації циліндра газліфта, сильно потріскалася, і від неї навіть відвалилося кілька шматків.

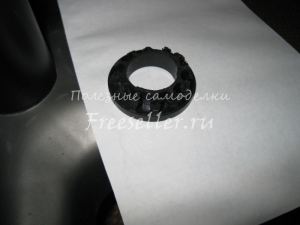

Коли ж я став її виймати, то частина втулки, яка безпосередньо вставлялася в зовнішню трубу газліфта, взагалі розвалилася на шматки, так що цілим залишився лише обід, тобто верхня частина цієї втулки.





Природно, що я тут же став дивитися в Інтернеті, не продаються такі втулки серед запчастин для комп’ютерних крісел. Однак виявилося, що такі дрібні деталі як втулки, окремо не продаються (принаймні, я таких ніде не знайшов).

Тим не менш, купувати газліфт цілком, мені не хотілося, оскільки, на моєму кріслі, газліфт працює ще досить добре і без всяких нарікань.

Тому вирішив виготовити таку втулку самостійно.

Для початку звичайно, хотів знайти якусь схожу пластикову втулку, однак не знайшовши такої, вирішив виготовити втулку з дерева. Для цього найкраще підійде деревина берези, вона досить міцна і добре обробляється.

Однак проблема полягала в тому, що така втулка — яскраво виражене тіло обертання, тому її краще всього виготовляти на токарному верстаті.



У мене ж, токарного верстата немає, а використовувати для цього дриль, теж було б проблематично, оскільки деталь досить складна — потрібно обробляти не тільки зовнішню поверхню заготовки, але і внутрішню (отвір втулки).

У підсумку, я вирішив піти іншим шляхом і практично всю втулку виготовити за допомогою кільцевих пил (або коронок) по дереву.

І тут треба сказати, що мені дуже пощастило, оскільки вимірявши, внутрішній діаметр трубки, в яку вставляється втулка (він дорівнює 48 мм), а також зовнішній діаметр циліндра газліфта, який буде вставлятися в цю втулку (він дорівнює 28 мм.), я зміг підібрати кільцеві пили, практично ідеально підходять для випилювання вказаних діаметрів!

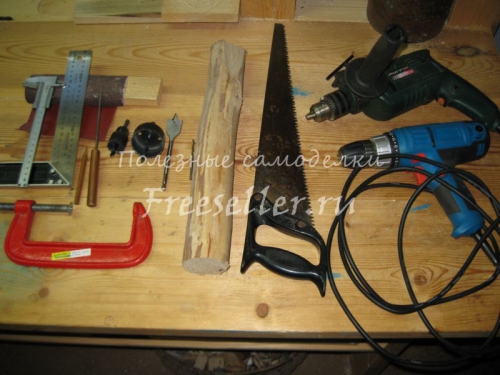

Отже, для того щоб виготовити згадану втулку, мені знадобилися такі засоби:



Матеріали і кріпильні елементи:



— Відрізок толстого, добре просушеного сука від берези, діаметром 6-7 см, і довжиною близько 50 див.
— Чотири дрібних шурупа 3,5х10 мм



Основні інструменти:



— Креслярський і міряльний інструмент (олівець, косинець і штангенциркуль).
— Шило.
— Ручна пила по дереву.
— Дриль-шуруповерт (краще дві електродрилі).
— Свердло по металу діаметром 4 мм.
— Кільцева пила по дереву діаметром 29 мм
— Кільцева пила по дереву діаметром 51 мм.
— Перше свердло по дереву діаметром 25 мм
— Струбцина.
— Наждачний папір.





Треба сказати, що вище я згадав тільки самі основні інструменти, але в процесі роботи, мені періодично доводилося користуватися і багатьма іншими інструментами (наприклад, стамесками, ножем, напилком тощо), але я не став їх згадувати, інакше вийде величезний список інструментів.



Процес виготовлення

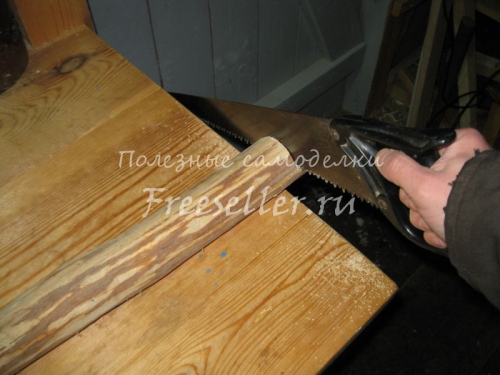

Отже, спочатку, якщо необхідно — оновлюємо торець у березової заготовки, відпилявши у нього невелику частину пилкою. Це, до речі, можна зробити і електролобзиком, але я спеціально взяв ручну пилку, щоб зайвий раз погрітися, оскільки на вулиці мороз!





Потім відкладаємо від торця заготовки, приблизно 35 мм, (це як раз глибина кільцевої пили і довжина нижньої частини нашої майбутньої втулки) і робимо в цьому місці пропив по колу, глибиною приблизно 5-6 мм, ручною пилкою з дрібним зубом.





Після цього розмічаємо на торці заготовки центр, затискаємо її струбциною і робимо вздовж поздовжньої осі заготовки, пропив до упору, з допомогою кільцевої пили діаметром 51 мм, встановленої в дриль.





Далі складаємо напівкруглою стамескою зайву деревину.





Тепер також робимо пропив до упору, але вже кільцевої пилою діаметром 29 мм





Після цього вставляємо в дриль перове свердло діаметром 25 мм, і высверливаем їм зайву деревину з внутрішнього пропилу.





Коли буде обрана деревина на глибину два-три сантиметри, можна знову робити пропив кільцевої пилкою до упору, щоб поглибити внутрішньо отвір.

Потім знову прибираємо зайву деревину пєровим свердлом. І так робимо кілька разів поперемінно, поки у нас глибина внутрішнього отвору не досягне 4,5-5 див. до Речі, для цих операцій краще використовувати дві дрилі (якщо є можливість), щоб кожен раз не переставляти свердла.

Після того, як втулка у нас буде сформована, можна зняти струбцину і провести чистову доопрацювання поверхні втулки спочатку ножем, а потім наждачним папером.





Тепер можна відпиляти заготівлю втулки.





Щоб надати їй більш акуратний вигляд, можна обрубати зайву деревину з верхнього уступу втулки стамескою.





Потім проводимо остаточну чистову доопрацювання ножем і наждачним папером.

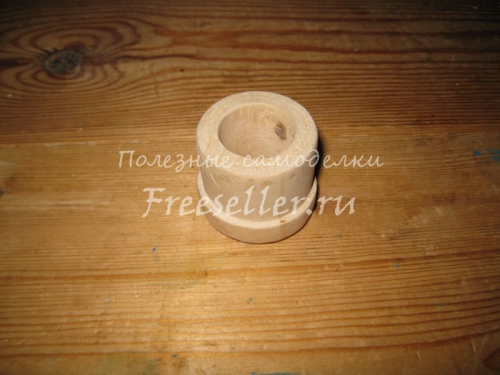

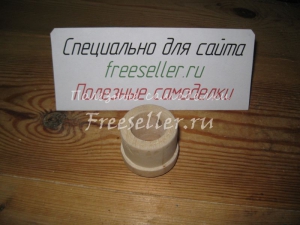

І ось наша втулка готова остаточно!





Тепер необхідно зробити невелику доопрацювання трубки комп’ютерного крісла, в яку буде вставлятися наша втулка, а саме просвердлити в ній отвори під шурупи.

Тому свердлом діаметром 4 мм, свердлимо в трубці чотири отвори під шурупи.





Потім знімаємо фаски, а заодно і задирки з цих отворів свердлом більшого діаметра (8-9 мм).





Всередині трубки, задирки знімаємо за допомогою круглого напилка по металу з дрібною насічкою.





Тепер потрібно ретельно очистити трубку від дрібної металевої стружки і можна встановлювати в неї нашу втулку.

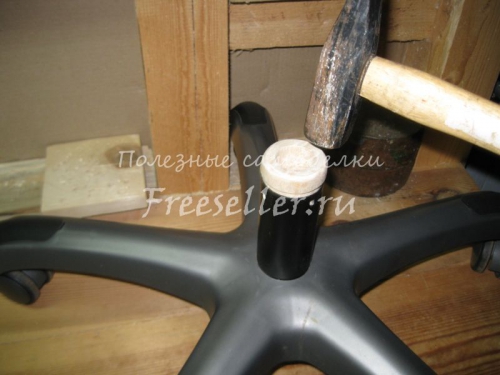

Втулку акуратно забиваємо несильними ударами молотка.

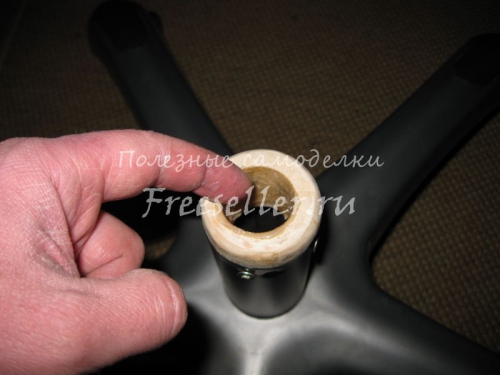

А потім загортаємо шурупи в підготовлені отвори, для додаткового кріплення втулки.





Тепер можна збирати комп’ютерне крісло.

Але перш, необхідно добре змастити пластичним змащенням, завзятий підшипник.





І, звичайно ж, внутрішню поверхню нашої втулки.

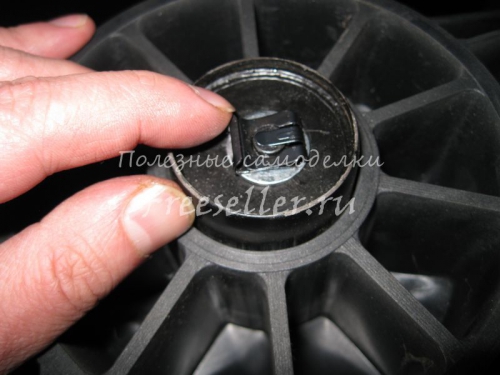

Ну а тепер, остаточно збираємо крісло, тобто, одягаємо на шток газліфта підшипник, потім хрестовину з трубкою і втулкою одягаємо на циліндр газліфта, встановлюємо зовнішню шайбу і фіксуючу шайбу-засувку.

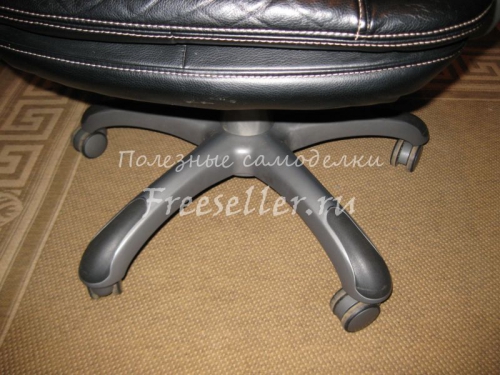

І ось так виглядає наше крісло з новою дерев’яною втулкою.





Після випробування крісла, виявилося, що все функціонує нормально, крісло повертається, висота підйому крісла, регулюється без проблем, ніяких особливих люфтів немає.





Загалом, не знаю, як буде далі, але поки все працює нормально!

Хоча треба сказати, що теоретично, дерев’яна втулка по міцності особливо не повинна поступатися пластмасовою. Тому сподіваюся, що пропрацює вона досить довго.

Єдине, на мій погляд, що з цієї втулкою може трапитися — вона може тріснути. Але думаю, що і в цьому випадку вона не втратить своєї працездатності, а для її посилення можна буде просто скріпити її верхню частину хомутом або навіть просто міцніше обмотати ізолентою.

Ну, втім, далі буде видно!

Ну, а на цьому у мене все!
Всім поки і надійних і довговічних саморобок!
