Варистор: принцип роботи, характеристики, призначення. Як працює варистор?

Варистором називаються напівпровідникові резистори, які здатні зменшувати опір в 10 разів від початкової величини з допомогою збільшення напруги. Наприклад, якщо резистор має опір 1000 МОм, то із застосуванням даного елемента воно складе 1000 Ом. Таким чином, опір зменшується у тому разі, коли збільшується напруга.

Як правило, вони бувають металооксидні або оксидноцинковые. Якщо подивитися на вольт-амперні характеристики варистора, то можна зазначити, що він має нелінійну симетричну форму, тобто може працювати не тільки на постійному, але і змінній напрузі. Такий елемент приєднується паралельно навантаженню. Як працює варистор? При підвищенні напруги в мережі струм проходить не через обладнання, а саме через варистор. Таке пристосування здатне розподіляти енергію у вигляді тепла. Його головні особливості — це багаторазове використання і швидкий час відновлення, тобто його опір має початковий показник при знятті напруги.

Якою має варистор принцип роботи? Деталь нічим не відрізняється від звичайного резистора, тобто при нормальному функціонуванні електроніки він має омічний опір. Отже, розглянемо, який має варистор принцип роботи.

Показник такого опору досить високий, і може скласти 100000 Ом. При включенні напруги воно може зменшитися, як тільки виникне необхідність у захисті рівня. Опір падає від 100000 Ом до 100. Якщо значення впаде до найнижчої межі або буде дорівнює нулю, то може виникнути коротке замикання. При цьому запобіжник, який знаходиться в електричної ланцюга перед варистором, виходить з ладу. Після цього електрична ланцюг замикається, і напруга повністю відключається.

Як говорилося раніше, при відсутності напруги варистор може повністю відновитися і працювати в колишньому режимі. Для його функціонування потрібно замінити перегорів запобіжник. Далі електронний пристрій буде правильно функціонувати. Варистор приєднується паралельно джерелу живлення. Розглянемо, який має варистор принцип роботи, на прикладі звичайного персонального комп’ютера. Так як він має два висновки, то приєднання здійснюється паралельно фази і нуля.

Як виглядає елемент?

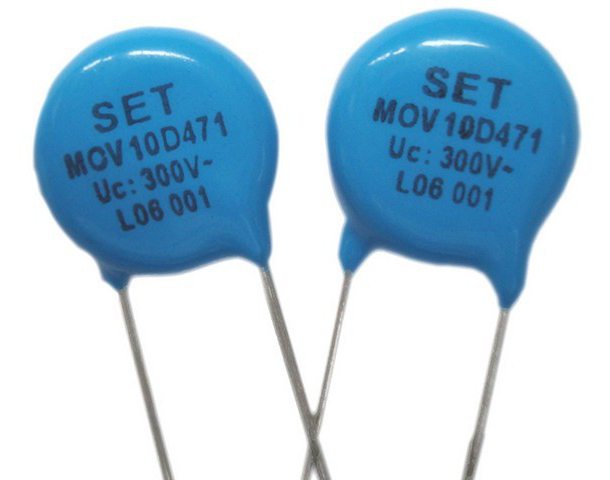

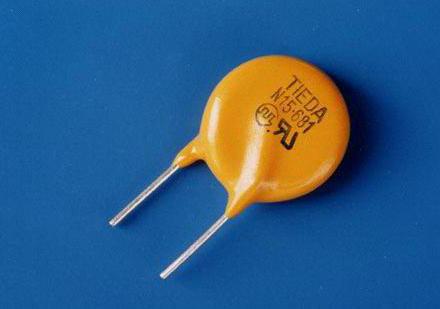

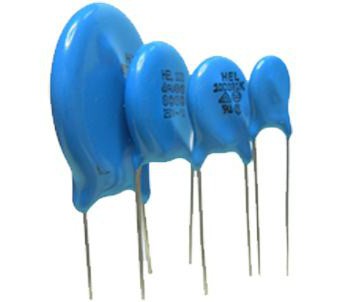

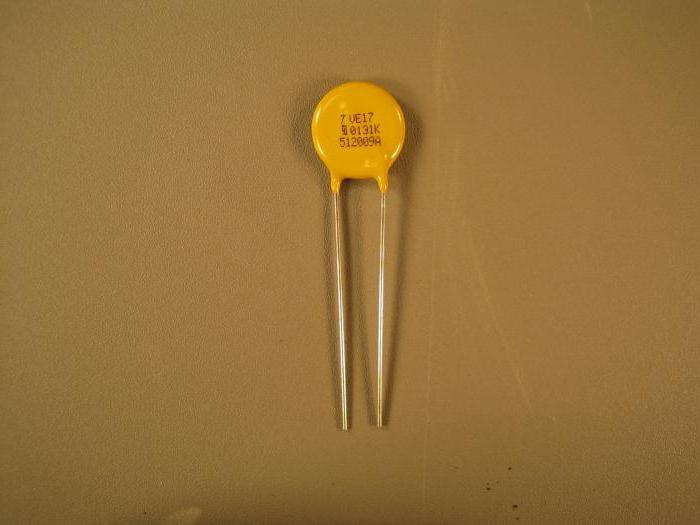

Таке пристосування, як варистор, фото якої є в нашій статті, нагадує звичайний резистор, тобто має форму прямокутника. Але все ж має невелику відмінність. Посеред нього проходить діагональ, кінець якої зігнутий.

Як маркується варистор?

На сьогоднішній день можна зустріти різні позначення цих приладів. Кожен виробник має право встановлювати самостійно. Маркування розрізняються, тому що технічні характеристики варисторів відрізняються один від одного. Прикладами можуть служити такі показники, як допустима напруга або необхідний рівень струму.

В даний час кожен виробник встановлює своє маркування на ці типи приладів. Це пояснюється тим, що вироблені прилади мають різні технічні характеристики. Наприклад, гранично допустиме напруження або необхідний для функціонування рівень струму. Найбільш популярна маркування – CNR, до якої прикріплюється таке позначення, як 07D390K. Що ж це означає? Отже, саме позначення CNR вказує на вид приладу. У цьому випадку варистор є металлооксидным.

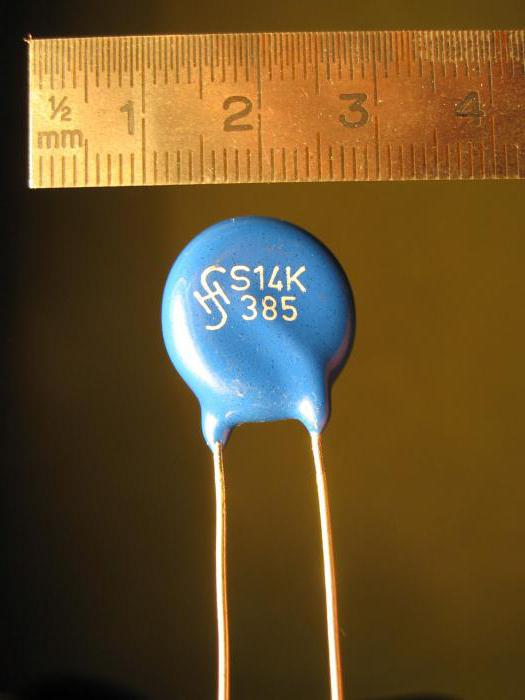

Далі, 07 – це розмір пристрою в діаметрі, тобто рівний 7 мм. D – дисковий пристрій, і 390 – максимально допустимий показник напруги.

Основні параметри варисторів

До таких параметрів відносять:

  • норма напруги;
  • максимально допустимий показник змінного і постійного струму;
  • пікове поглинання енергії;
  • можливі похибки;
  • час роботи елемента.

Діагностика

Щоб перевірити це електронний пристрій, використовують спеціальне обладнання, яке називається тестером. Отже, для проведення випробування знадобиться варистор, принцип роботи якого полягає у зміні параметрів опору, і тестуюча пристрій. Перед його початком необхідно включити пристрій і перемкнути у режим опору. Тільки тоді апарат буде відповідати всім необхідним технічним вимогам, і величина опору буде величезною.

Перед початком проведення випробувань необхідно перевірити технічний стан приладу. В першу чергу слід подивитися на його зовнішній вигляд. На приладі не повинно бути тріщин, а також ознак того, що він згорів. Не варто ставитися до огляду апарату недбало, так як будь-яка невелика поломка може призвести до виникнення неприємних обставин.

Варистори: застосування

Такі прилади відіграють важливу роль у житті людини. З усього перерахованого вище можна сказати, що варистор, принцип роботи якого полягає в захисті електроніки від високої напруги в мережі, допомагає запобігти поломку багатьох електричних приладів і зберегти проводку в цілісності. Основним місцем є електричні ланцюги в різному обладнанні. Наприклад, вони зустрічаються в пускових елементах освітлення, які ще називаються баластами. Також встановлюються в електричних схемах спеціальні варистори, застосування яких необхідне для стабілізації напруги і струму. Такі пристрої використовуються ще в лініях електропередач. Але там вони називаються розрядниками, робоча напруга яких складає більше двадцяти тисяч вольт.

Варистори можуть працювати у великому діапазоні напруги, який починається з маленького значення в 3, і закінчується 200 У. Що стосується сили струму елемента, то тут діапазон становить від 0,1 до 1 А. Такі показники струму дійсні тільки для низьковольтного технічного обладнання.

Позитивні сторони варисторів

Даний вид апаратів має безліч позитивних якостей, якщо порівнювати його з іншими приладами, наприклад, з розрядником. До таких важливих переваг можна віднести:

  • висока швидкість роботи елемента;
  • можливість відстеження перепадів струму безинерционным методом;
  • можливість використання на рівні напруги в межах від 12 до 1800;
  • тривалий термін експлуатації;
  • відносно мала вартість за рахунок простоти конструкції.

Негативні сторони

Разом з такою великою кількістю переваг перед іншими приладами, є також і суттєві недоліки, серед яких можна виділити такі.

  1. Варистори мають величезної розмір власної ємності, що позначається на роботі електричної мережі. Такий показник може перебувати в межах від 80 до 3000 пФ. Він залежить від багатьох моментів: конструкція і вид варистора, а також максимальне значення рівня напруги. Варто відзначити, що в деяких випадках такий істотний недолік може перетворитися в головне достоїнство. Але таке можливо досить рідко, наприклад, якщо використовувати варистор у фільтрах. У такій ситуації велика ємність буде служити в якості обмежувача напруги в мережі.
  2. Порівняно з розрядниками, варистори не здатні розсіювати потужність при максимальних показниках напруги.

Щоб збільшити показник неуважності необхідно збільшувати розмір елементів, чим і займаються багато виробників.

Рекомендації до установки

Якщо з’явилася необхідність у включенні варистора в електричну мережу, необхідно пам’ятати про таких важливих моментах:

  • Завжди слід мати на увазі, що даний прилад не вічний, і настануть такі умови, які призведуть до його вибуху. Щоб цього не сталося, необхідно використовувати спеціальні захисні екрани, в які можна помістити весь варистор.
  • Слід зазначити, що крем’яні технічні пристосування істотно поступаються за своїми характеристиками оксидним аналогам. Тому краще всього використовувати саме цей вид варистора.

Висновок

Варистор відіграє важливу роль у функціонуванні багатьох електричних ланцюгів. Як говорилося раніше, такий вид напівпровідникових резисторів служить для зменшення показників опору при збільшенні напруги або струму. Завдяки такій можливості їх встановлюють багато електричні прилади. При скачках напруги варистор, призначення якого спрямоване на зміну опору, не дає ламатися приладів. Також він запобігає перегорання проводки. Таким чином, дані елементи забезпечують надійний захист при перепадах електричної напруги в мережі.
