Пакетні вимикачі: конструкція і принцип дії

Пакетні вимикачі – апарати, призначені для з’єднання електричних контактів, їх включення і виключення в побутових низьковольтних лініях. Номінальна робоча напруга змінного струму до 380 В , постійного — до 220 В, робоча частота 50, 60 і до 400 Гц. Прилад не відноситься до високоефективним захисним приладів, але завдяки своїй простоті і цінової доступності користується широким попитом серед споживачів.

Сфера застосування

Пакетний вимикач можна зустріти:

  • В електричних щитах, пультах, що працюють з низьковольтним постійним і змінним струмом.
  • У побутових електричних мережах, в комутаційних апаратах з ручним приводом для нечастого використання.
  • Для підключення/відключення двигунів або окремих приладів, роботу яких необхідно контролювати окремо виведеної апаратурою, в тому числі і сигналізацію.

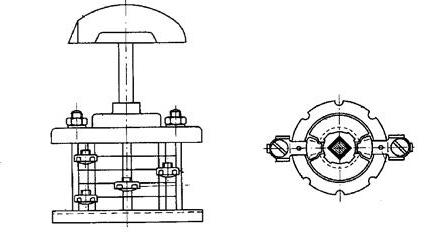

Конструкція

Пакетні вимикачі можуть мати кілька робочих полюсів (до 4 штук). Залежно від їх кількості включає відповідну кількість комутаційних пакетів, які мають контакти рухомі і стаціонарні.

Контакти, що перебувають в русі, зафіксовані на заизолированном рухомому поворотному штирі (один поворот виконується на 90°).

Стаціонарні контакти мають форму ножів і встановлені в пластикових шайбах.

Пакетний вимикач ПВ зовні схожий на маленьку бочку з висновками і рукояткою.

Рухомі та нерухомі контакти мають фіброві шайби. У конструкцію входять пружини, які дозволяють здійснювати комутацію з однією і тією ж швидкістю, незалежно від швидкості обертання рукоятки.

Корпус являє собою комплект деталей, що включає шайби, шпильки та інші дрібні комплектуючі.

Принцип роботи простий. При повороті рукоятки в необхідне положення натягується пружина, і під тиском відбувається поворот пружинної шайби до наполегливої стану включення. Кришка має фіксатори, які стабілізують становище шайби. При повороті шайби здійснюється спрацьовування підключених до неї контактів, що призводить до надходження електроенергії в мережу.

Особливість конструкції – це неізольовані виводу, які при підключеному до мережі приладі знаходяться під напругою. Перед виконанням робіт для запобігання нещасного випадку пакетні вимикачі необхідно відключати від мережі.

Особливості підключення

Пакетні вимикачі мають нерухомі контакти, які зміщені одна відносно одної, що дозволяє виконувати зручне підключення до них. Клеми розташовані в різних частинах корпусу, завдяки чому живлять вхідні кабелі розташовуються з одного боку від стягуючих шпильок, а в протилежному — дроти, що йдуть від споживачів. Включення/вимикання відбувається при зміні положення рукоятки на 90°.

Вимикач пакетний ПВ 3 16А: робота і особливості конструкції

Стандартне позначення пакетних вимикачів (кулачкового типу у вигляді бочки) ПВ 3 16 А — «ПВ – Х –УУУ ПН хххх хххх», в якому:

  • ПВ – пакетний вимикач;
  • Х – кількість полюсів. 3 – вимикач трьохполюсний;
  • УУУ – розмір номінального струму. 16-16 А;
  • ПН – кліматичне виконання за ГОСТ 15150;
  • хххх – рівень захисту застосованого матеріалу для виготовлення корпусу.

Якщо відсутній знак IP00: кар.IP30 — карболитовый корпус; пл56-IP56 застосовано ударостійкий пластик негорючий; сил56-IP56 — матеріал силумін.

хххх – спосіб установки:

  1. Закріплюється передній скобою, товщина панелі 4мм.
  2. Кріплення скобою передній, установка за панеллю з товщиною 25 мм
  3. Внутришкафное кріплення за задню скобу.
  4. При відсутності позначень – установка здійснюється безпосередньо за оболонку приладу.

В залежності від виконання прилад має різні габаритні розміри і масу.

Переваги і недоліки

Конструкція ПВ має малу зносостійкість і не призначена для частого використання. Розрахункова кількість циклів до 10000.

Пакетний вимикач має ряд переваг:

  • Компактність порівняно з потужними і большегабаритными рубильниками.
  • При припиненні подачі живлення ланцюг одночасно розривається у двох місцях.
  • Розрив контакту і гасіння дуги відбувається практично миттєво завдяки пружинному механізму.
  • Наявність в конструкції фібрових искрогасительных шайб між рухомими контактами. Газ, що виділяється з фібри, при нагріванні гасить дугу, просуваючись через щілини пакету апарату.

Габарити пакетного вимикача дозволяють виконувати установку в будь-яких за розміром щитових. Незважаючи на застарілу конструкцію, надійність і швидкість спрацьовування роблять прилад і на сьогоднішній день популярним і затребуваним.
