Автоматика для розпашних воріт з відкриттям назовні своїми руками — інструкція з відео

Дистанційне управління стулками воріт набагато зручніше і дозволяє заощадити чимало часу. Монтаж автоматики для розпашних воріт (в’їзних на ділянку, гараж), причому своїми руками, до снаги будь-якому чоловікові, хоч трохи розуміє в техніці. Як це зробити, що врахувати, якщо відкривання проводиться назовні – з усім цим ми і розберемося.

Саморобна автоматика для воріт

Словосполучення «своїми руками» не треба розуміти буквально. Тим, хто все-таки задумається про будову всієї системи управління «з нуля», варто подивитися на конструктивні особливості типових моделей приводів.

Виходить, що його доведеться підбирати, так як самостійне виготовлення – справа безперспективна. Зібрати корпус, скомпонувати «начинку» можливо лише при наявності певної матеріально-технічної бази. Придбання готового приводу для воріт істотно спростить роботу. Якщо планується провести монтаж автоматики воріт з окремих комплектуючих заводського виготовлення (збірна конструкція), потрібно врахувати ряд моментів.

Який варіант віддати перевагу? Існує кілька різновидів приводів – лінійні, важільні, навіть підземні. Плануючи все робити своїми руками, доцільніше вибрати першу модифікацію. Для стулок, що відкриваються назовні – оптимальне інженерне рішення.

Що передбачити?

Один з головних критеріїв, на які потрібно орієнтуватися – безпека експлуатації. Отже, пристрою на напругу 220 В використовувати небажано; розраховані лише на його низькі значення (в межах 12 – 36). Судячи з відгуків тих, хто вже самостійно конструював автоматику воріт і користувався нею, один з прийнятних варіантів – механізм, керуючий положенням супутникової антени.

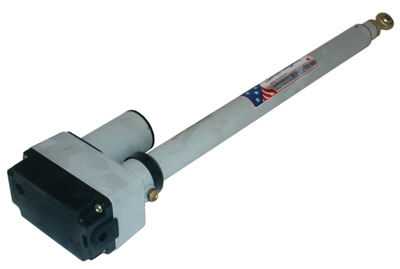

У продажу є готові збірки (під назвою «актуатор»). Початкова ціна (для зразків на 12 В) – 1 710 рублів. Природно, знадобиться 2 вироби – на кожну стулку.

Щоб система працювала справно, і двигун не «згорів», слід продумати, як організувати його автоматичну зупинку при крайніх положеннях висувної частини або при виникненні якої-небудь перешкоди в процесі відкривання воріт. Значить, доведеться задіяти такі елементи схеми, як безконтактні датчики (наприклад, фото-) і кінцеві вимикачі.

Особливості монтажу автоматики своїми руками

У продажу багато готових комплектів. В їх складі, як правило, ел/привід, елементи схеми (датчики, кінцеві вимикачі тощо), пульт. Модифікацій багато. Ціна найдешевших – близько 15 980 рублів. Наприклад, «WINGO» серії 2024KCE, яка здатна управляти відкриванням стулок вагою до 400 кг за допомогою двигуна на 24 Ст. При установці покупного обладнання слід керуватися рекомендаціями виробника.

Головна проблема, з якою багато стикаються окремі пункти інструкції не зовсім зрозумілі. Це може бути викликаний як низькою якістю перекладу на російську мову, так і розрахунком виробників на те, що монтаж якщо і буде робитися своїми руками, то тільки професійно підготовленою людиною. Далі – основні етапи роботи, знання нюансів яких допоможе при встановленні як готового, так і самостійно підібраного комплекту.

Підготовка стулок

Перед монтажем елементів автоматики воріт своїми руками потрібно переконатися, що вони легко, без зусиль, відкриваються. В процесі експлуатації нерідко з’являються перекоси стулок. Причини різні – «повело» опору з-за низької якості її бетонування, послабилися петлі тощо. Роботу по встановленню системи автоматики слід починати з того, що привести ворота в порядок (про те, як зробити розпашні ворота, читайте тут).

Підготовка місць кріплення приводів

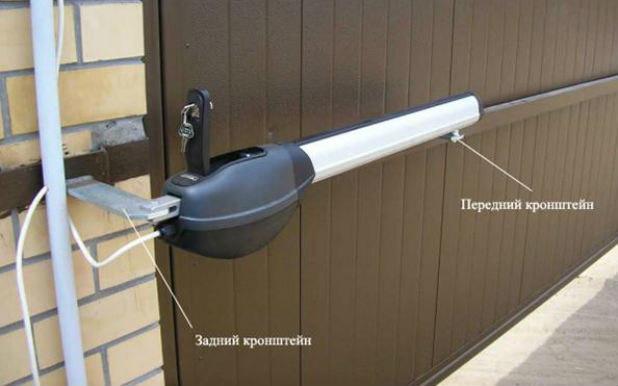

Їх монтаж здійснюється на стовпах. Якщо вони металеві, то особливих проблем не виникне. Досить приварити кронштейни, і питання з надійною фіксацією механізмів вирішене. А ось як бути з опорами з цегли? Облаштувати заставні, до яких зварюванням прикріпити швелер – лише один з варіантів. В принципі, зрозуміти нескладно. Наприклад, зробити так.

Висота кріплення механізмів управління воротами – важливе питання. По-перше, вони повинні розташовуватися строго симетрично, на одному рівні відносно ґрунту. По-друге, лінійні приводи вирівнюються по нівеліру, так як їх ефективна робота по відкриванню воріт назовні можлива лише при горизонтальній установці. Якщо важкі стулки, то приводу бажано кріпити так, щоб вони знаходилися за їх центру (у вертикальній площині). По-четверте, отвір воріт після кріплення механізмом дещо звузиться, і це також необхідно приймати в розрахунок.

Підключення двигуна, як вже зазначалося, бажано робити від понижуючого трансформатора. У ланцюг живлення слід включити теплове реле. Даний елемент схеми захистить від перегріву в обмотку критичних ситуаціях, особливо в зимовий період. Наприклад, при сильному оледенении стулок воріт, що призведе до збільшення їх ваги.

Електропроводка

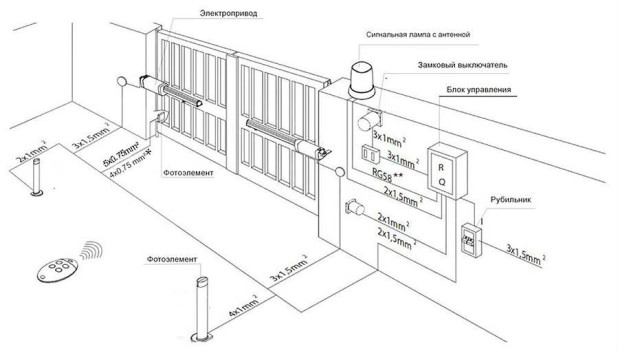

Вона монтується тільки в захисній «оболонці» – гофра, кабель-канали. Для підключення рекомендуються кабелю з жилами від 1,5 «квадратів», причому до приводу їх має підводитися не менше 4-х (хоча б 1 – як резерв на випадок обриву однієї з ліній). Якщо підходити до питання ел/монтажу раціонально, то для кожного напрямку потрібні індивідуальні розрахунки, в першу чергу, у відповідності з споживаної потужністю. Це стосується випадків, коли облаштування системи автоматики проводиться з окремих елементів.

Для готового комплекту всі параметри ланцюга вказані в інструкції, отже, робота своїми руками більш проста.

Електроніка

Зрозуміло, що її самостійним конструюванням ніхто займатися не стане. Хіба що радіоаматори, але їм підказки не потрібні. У спеціалізованих магазинах продаються і блоки управління (від 2 680 рублів), і брелки (від 1 150 рублів). Для сім’ї останніх достатньо в кількості 2 – 3 штук.

Основні рекомендації по монтажу автоматики своїми руками, з урахуванням того, що ворота відчиняються назовні, автор дав, і досить докладні. А в якій комплектації встановлювати систему, характеристики всіх елементів (наприклад, потужність двигуна) – це вже читачеві доведеться визначати самостійно. Багато залежить від ваги стулок, їх габаритів, рози вітрів в місці розташування об’єкта та ряду інших факторів. Успіхів!
