Чим є однолінійна схема електропостачання?

Передавати електроенергію можна по проводах або по повітрю. Але другий варіант є надзвичайно витратним, тому користуються першим. Але і тут існує безліч варіантів укладання самих проводів, і в рамках статті буде розглянута одна з них – однолінійна схема електропостачання. Що вона собою являє та яких правил необхідно дотримуватися при роботі з нею?

Чому схема називається однолінійної?

Слід розуміти, що назва суто умовна. Однолінійної називають схему, в якій все виконано в спрощеному вигляді. Так, контури і трифазних і однофазних мереж зображені однією лінією. Розрізняють розрахункову і виконавчу однолінійну схему. Все залежить від контексту використання. Так, в електроустановках, які на даний момент експлуатуються, застосовують виконавчу схему. Вона підходить для випадків, коли слід вносити значні зміни для досягнення мети або виявити невідповідність нормативам. Під час проектування нових об’єктів використовують розрахункову однолінійну схему. Її складають після того, як розрахували електричні навантаження, вибрали захисно-комутаційні апарати та кабельно-провідникову продукцію.

Яких правил слід дотримуватися при складанні однолінійної схеми?

Інформацію про те, як слід створювати всі види електричних схем (у тому числі і однолінійних), можна знайти в ГОСТ 2.702-75. Коротко по темі статті можна озвучити такі міркування. Зайва деталізація таких схем не потрібна. Вони лише надають загальну інформацію про будову електричної мережі. Тому відображаються тільки вони самі та основні елементи. Пропоную ознайомитися з короткими витягами з ГОСТ:

  1. Функціональні частини та зв’язку зображуються за допомогою графічного методу.
  2. Рекомендується вказувати технічні характеристики складових схеми.
  3. Допускається зображення монтажних і сполучних елементів.

Але це ще не все, що потрібно знати, складаючи однолінійні схеми електропостачання. Умовні позначення – про них також необхідно пам’ятати. В якості таких використовуються прямокутники, умовні графічні зображення, лінії, найменування, діаграми, таблиці і пояснювальні написи.

Призначення

Навіщо взагалі розробляються і складаються однолінійні схеми електропостачання? Вони необхідні для складання основних документів, до яких відносяться договори на постачання електроенергії. Орієнтуючись за однолінійної схеми електропостачання, фахівці визначають межу балансової належності, а також розмежовують експлуатаційну відповідальність сторін. Як розмежування використовується точка підключення. Так, до неї вся відповідальність лежить на постачальника електроенергії (власника мережі). Коли точка підключення пройдена, всі проблеми на плечі споживачів. Комерційний облік подається електроенергії здійснюється за допомогою ввідного пристрою, який зазвичай встановлюється в даному місці. Зазвичай однорідним групам властиві свої переваги при розміщенні необхідних доповнень. Так, якщо дивитися, як побудована однолінійна схема електропостачання приватного будинку, то можна побачити, що розрахункове пристрій перебуває завжди з боку вулиці і поблизу від лінії подачі електрики.

Які питання повинні бути опрацьовані?

Незважаючи на простоту, яка є важливою перевагою, коли розробляється однолінійна схема електропостачання, обов’язково повинні бути зазначені такі складові:

  1. Точка підключення об’єкта.
  2. Межа балансової належності.
  3. Марка і номінальний струм пристрою, який знаходиться в точці підключення.
  4. Марка живильного кабелю (повітряної лінії), а також його довжина і переріз.
  5. Інформація про прилади, за допомогою яких буде вестися комерційний облік.
  6. Теоретичні втрати напруги, які будуть відбуватися в повітряних і кабельних лініях.
  7. Розрахункова і встановлена потужність ВРУ.
  8. Розрахункові навантаження, яким будуть піддаватися лінії електропостачання.
  9. Шафа АВР, а також режим його роботи.
  10. Марка і номінальний струм захисно-комутаційної апаратури.

Ось зараз були розглянуті однолінійні схеми електропостачання, умовні позначення та питання, які необхідно опрацювати. Так що можна сказати, що у вас є теоретичний мінімум в даній технічній області.

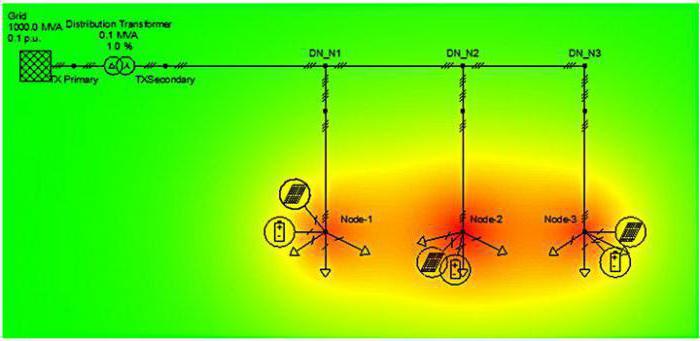

Приклад однолінійної схеми електропостачання

Розглянемо теоретичний приклад. Однолінійна схема електропостачання не має принципових відмінностей, якщо порівнювати приватний будинок або іншу споруду – підприємство, офісне або складське приміщення. Говорячи про особливості розміщення приладів обліку, варто згадати, що у зв’язку з тим, що лінії 220/380В проходять близько від житлових приміщень, то практикується розміщення приладів обліку на фасадах будівель. Однолінійна схема електропостачання будинку буде відрізнятися від варіанту для підприємства виключно своїми розмірами.
