ІП 212 3СУ — розумний пожежний сповіщувач

Все частіше керівники і власники підприємств і організацій довіряють охорону від пожежі своїх виробничих і офісних площ автоматиці. Сучасні розумні системи охорони не тільки своєчасно подають сигнал тривоги, але також самостійно приступають до гасіння. Очима будь автоматичної системи служать датчики (сповіщувачі). Вони безпосередньо реагують на первинні фактори пожежі, створюючи сигнал, що складається з електричних імпульсів, зрозумілий пожежної автоматики. Сповіщувач пожежний ІП 212 3СУ — один із сучасних датчиків, що відповідає найвищим вимогам.

Трохи про перших пожежних извещателях

Першими пожежними сповіщувачами були теплові прилади марки ТП. Це 99 % всіх сповіщувачів, які застосовувалися у протипожежних системах об’єктів приблизно до 1995 року. Пристрій являє собою дві латунні пластини, спаяні спеціальним складом з невисокою температурою плавлення.

Залежно від типу приміщення, від його робочої температури, застосовуються сплави з різними характеристиками. Адже в сталеливарному цеху і, наприклад, у складі готової продукції на фабриці морозива робочі температури будуть сильно відрізнятися. Такі датчики розміщуються рівномірно по площі приміщення, а також над найбільш пожежонебезпечними точками.

Принцип роботи пристрою описати нескладно. При підвищенні температури вище критичної сплав руйнується, пластинки під дією сили пружності розлучаються один від одного, що викликає різкий стрибок опору в ланцюзі ШС. Незважаючи на феноменальну простоту, у такого сповіщувача був один суттєвий недолік – надзвичайно низька швидкість спрацьовування. Адже для того, щоб розплавився припій, у приміщенні вже має горіти вогонь.

Принцип роботи

Сповіщувач ИП 212 3СУ відноситься до більш прогресивним пристроїв, здатним виявити загоряння на ранній стадії. Що ж покладено в основу його роботи?

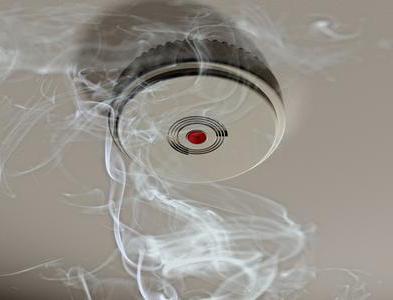

«Серцем» приладу ІП 212 3СУ є димова камера. У корпусі камери розташовані випромінювач світлових хвиль і фотоприймач. Їх взаємне розташування таке, що в звичайному режимі світло, вироблений випромінювачем, не потрапляє в приймач.

Але стоїть у кімнаті, а відповідно, і у димовій камері, з’явитися диму (а дим — не що інше, як частинки твердого вуглецю у вигляді вугілля і графіту), як картина змінюється. Деяка частина світлових променів, відбитих від частинок диму, починає потрапляти в фотоприймач. А коли інтенсивність одержуваного фотоелементом випромінювання долає певний заданий поріг, ІП 212 3СУ спрацьовує, і відбувається різке падіння опору в ланцюзі шлейфа сигналізації. Електронна начинка приладу допомагає відсікати хибні спрацювання, відфільтровуючи перепади природного освітлення і потрапляння в камеру побутової пилу.

Застосування і характеристики

Використовується ІП 212 3СУ у всіх сучасних системах пожежної автоматики в сукупності з сповіщувачами і датчиками інших конструкцій, камерами і іншими охоронними пристроями.

Застосовується для виявлення диму:

— в приватних будинках;

— квартирах багатоповерхових житлових будинків;

— офісних приміщеннях;

— на складах матеріальних цінностей будь-якого типу;

— у виробничих будівлях і спорудах будь-якої, в тому числі сільськогосподарської, спрямованості.

ІП 212 3СУ має наступні характеристики:

— розміри: діаметр — 9 см, висота — 5 см;

— вага — 0,1 кг;

— може використовуватися в діапазоні від мінус 40 до плюс 60 °C і вологості до 98 %;

— V живлення — 9…30 В;

Час спрацювання — не більше п’яти секунд.
