Проміжне реле. Характеристики, ціни

В електроніці знайшло своє застосування безліч винаходів людства. Одним з них є проміжне реле. Що воно собою являє, яке має призначення і як його можна охарактеризувати. Як проміжне реле класифікують? Які є особливості, що потрібно враховувати при виборі?

Що таке проміжне реле?

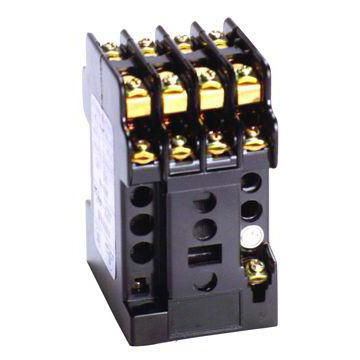

Під цим терміном розуміють електромагнітні реле, які використовують в якості допоміжних частин. Вони грають, хай і не головну, але досить важливу роль при побудові схем управління різними технологічними установками, верстатами і комплексами. На даний момент виробниками наданий широкий асортимент продукції та є можливість вибрати бажану річ, беручи до уваги і ціну, і список завдань. Якщо спростити схематичне зображення, то проміжне реле – це електромагнітна котушка з сердечником, яка підключається на змінний або постійний струм. При появі напруги притягує якір, який замикає рухливі контакти з закріпленими. Це відбувається завдяки електромагнітної сили.

Під час подачі струму здійснюється замикання або розмикання груп контактів. Вони, в свою чергу, виконують свій функціонал (включають ланцюга захисту або сигналізації та подібних механізмів). Також може замикатися або розмикатися подача живлення котушки магнітного пускача електродвигуна. Варіантів використання, без перебільшення, маса. Величину якої сили струму має проміжне реле? 10А – ось на скільки амперів розраховується більшість зразків. Але це не єдина енергетична характеристика. Під яку напругу випускається продукція, яка виробляється? Скільки може витримати реле проміжне? 220В – ось під яку напругу виготовляється найбільше таких приладів. Але і це не всі параметри, на які необхідно звертати увагу. До того ж для ефективної роботи потрібно, щоб проміжне реле працювало ефективно в тих умовах, що є. Як підібрати прилад, враховуючи нюанси, буде розказано ближче до кінця статті.

Призначення

У яких же випадках може використовуватися проміжне реле? Нагадую, що це допоміжний пристрій, і воно застосовується при таких ситуаціях:

  1. Необхідно розімкнути або замкнути одночасно деяку кількість ланцюгів. Проводиться розмноження контактів. Приклад: один з них виробляє відключення вимикача, а інший активує в системі сигналізації аварійний сигнал.
  2. Слід керувати потужним реле, яке комутує багато ланцюгів з великими струмами. Наприклад, необхідно подати напругу на привід вимикача, який включає соленоїд. Струм включення при цьому досягає значення в 63 ампера. Зробити це, використовуючи тільки одне проміжне реле складно. Тому спочатку подається напруга на котушку, а вона за допомогою своїх контактів включає більш потужну складову. Вона і комутує струми високих значень.
  3. Якщо необхідно створити штучне уповільнення дій, що відносяться до релейного захисту.

Підключення проміжного реле

А як же власне включити цей механізм в ланцюг? Чи існують якісь методики? Так! На даний момент використовується дві можливості включення:

  1. Шунтовой. Обмотка реле включається на повну напругу мережі. З-за таких навантажень даний спосіб отримав другу назву. Так, включення проміжного реле іменують ще обмоткою напруги.
  2. Сериесный. Даний тип мається на увазі, коли обмотка реле включається послідовно разом з відключає котушкою приводу вимикача. Цей процес реалізації теж має друге ім’я. Він ще називається струмового обмоткою.

Проміжні реле зобов’язані гарантовано спрацьовувати, коли є нормальна напруга джерела оперативного харчування. Більш того, передбачено, що вони будуть працювати, навіть якщо станеться аварійне зниження напруги на 60-80%. Виходячи з особливостей конструкції, вони можуть бути виготовлені з однією, двома або трьома обмотками (останній варіант виконання дуже рідкісний).

Класифікація

Було розроблено багато різних типів проміжних реле. Їх можна класифікувати, спираючись на їх характеристиках, з чого зроблені, ніж живятся. Ось остання типологія і буде розказана:

  1. З електромагнітом постійного струму. Може змінюватися час спрацьовування. Для цього знижують відношення напруги самоіндукції щодо прикладеного і зменшують вихрові струми. Такі зміни призводять до збільшення споживаного струму.
  2. З електромагніт змінного струму. Більш швидко діють, ніж попередній варіант. Але майже завжди споживають більше енергії.

Вибір необхідного приладу

На підставі чого слід підбирати проміжне реле? Єдине вірне рішення – це орієнтація по технічним характеристикам. А конкретніше:

  1. Живлячу напругу (у вольтах).
  2. Споживана потужність (у ватах).
  3. Комутований струм (в амперах).
  4. Вид та кількість контактів.
  5. Тривало допустимий струм контактів (в амперах).
  6. Вид та кількість контактів.
  7. Габаритні розміри.

Також не слід забувати про умови, в яких працюватиме проміжне реле:

  1. Діапазон робочої температури.
  2. Промислова вібрація.
  3. Підвищена вибухонебезпечність середовища.
  4. Концентрація пилу.
  5. Вологість повітря.

І кожна вимога може бути задоволена зробленим під себе типом проміжного реле. При виборі елементів для системи пам’ятайте, що кожен з них вносить свою похибку в ланцюг захисту. Також слід брати до уваги той факт, що у проміжного реле існує певний час спрацьовування. У результаті захист може спрацювати на часовому проміжку, який досягає значення в 0,1 секунди. Найбільш оперативні механізми можуть похвалитися показником 0,02 с.

Ціни

Ми поговорили про те, що таке реле проміжне. Ціна на цей пристрій значно коливається від необхідних технічних характеристик і може складати на нові зразки від 120 до 1500 рублів. Все, що коштує нижче цього, є або дефектним, або низькоякісним (може вийти з ладу навіть у день покупки).
