Монтаж ревізійних люків



Сучасний підхід до реконструкції санвузли передбачає приховувати комунікації за фальшстенами, екранами, усередині стяжки підлоги і т. д.

При цьому потрібно забезпечити доступ до вентилів, лічильників витрати води, з’єднанням металевих або металопластикових труб з гнучкою підведенням (хоча останню краще зовсім не застосовувати), сифонів, фільтрів, регуляторів тиску і т. д.

Поєднати зручність експлуатації, безпека і естетичність не так уже й важко: будівельний ринок пропонує безліч готових рішень.

Люки прихованої установки бувають двох типів — з фронтальним відкриванням (а, в) і відкидні (6, г). Перші набагато зручніше у використанні, але і коштують в 1,5-2 рази дорожче, оскільки оснащені більш складним механізмом петлевим

ПРИХОВАНІ РЕВІЗІЙНІ ЛЮКИ

Готові пластикові і залізні пофарбовані лючки для відкритої установки продаються на будь-якому будівельному ринку. Вони коштують недорого (в межах 1200 руб.), але виглядають як прибульці з минулого, так і їх невеликі габарити (максимум 300 х 600 мм). Невеликі оглядові отвори можна також закрити знімними вентиляційними гратами.

Однак архітектурний «мейнстрім» диктує свої закони — в моді строге оформлення санвузлів, скупий декор і мінімум елементів. Сьогодні користуються попитом в основному приховані люки, які монтують до оздоблення прилеглих стін, а потім облицьовують керамічною плиткою або мозаїкою.

Найпростіша конструкція цього типу являє собою знімну кришку дверцята, фіксується в отворі магнітними або механічними засувками.

Рамні деталі роблять з алюмінієвого профілю, а заповнення — з ГКЛВ. Відкривають люк натискаючи на його верхній край, а потім відкидаючи на себе — знизу стулку утримують зачепи, а зверху — страхувальний трос або ланцюг. При необхідності дверцята можна зняти.

Габарити вкладних виробів досягають 700 х 700 мм, але навіть при невеликому форматі, скажімо 200 * 400 мм, ними не дуже зручно користуватися, до того ж при частому відкриванні та закриванні велика ймовірність пошкодження облицювання. Тому такі конструкції не підходять для забезпечення доступу до лічильників витрати води.

Для стін з ГКЛ на каркасі випускають особливі люки на осьових петлях, розраховані на забарвлення або обклеювання рулонними матеріалами товщиною не більше 2 мм Функцію петель виконують два штиря, а механізм фіксації складається з однієї-двох натискних засувок. Зрозуміло, по периметру стулки залишається зазор, але його ширина не перевищує 1,5 мм, і він не дуже впадає в очі.

ПРО ВАЖЕЛЯХ І ШАРНІРАХ

Надійні люки прихованого монтажу представляють на вітчизняному ринку фірми «Практика», «СанЛюкс», «Колізей Технологій» і «Хаммер». Запорукою успіху цих виробів стала вдала конструкція механізму відкривання. Особлива шарнірно важільна петля дозволяє дверцятах люка спочатку фронтально висуватися з отвору, а потім розчинятися більш ніж на 90° або зсуватись убік.

Для паралельно-люків зрушень застосовують спеціальну многошарнирную петлю; максимальний розмір стулки — 500 * 500 мм, а її «вантажопідйомність» — 7 кг. Що стосується класичних моделей, то їх розмірна лінійка значно ширше — від 200 х 200 до 600 х 1200 мм, а гранична навантаження становить /.0 кг.

В даний час кожен виробник пропонує декілька серій люків під облицювання плиткою. Практично всі сучасні моделі оснащені натискними магнітними замками, але можуть відкриватися і за допомогою присоски. Люки розрізняються не тільки по кінематиці стулки (розорювання, зрушування), але і в залежності від матеріалу рамних деталей (фарбована сталь або алюміній), «вантажопідйомності», а також від використання контури ущільнення по периметру. Розмірний ряд надзвичайно широкий і дозволяє знайти підходящий варіант майже для будь-якого отвору і формату плитки.

Стандартні вироби з шарнірно-важільним механізмом відкривання цілком доступні за ціною. Скажімо, люк розміром 400 х 600 мм обійдеться в 4500 руб. При виготовленні за розмірами замовника вартість зростає в 1.5-2 рази.

РЕВІЗІЙНІ ЛЮКИ: ПІД ПІДЛОГОЮ І НА «ГОРИЩІ»

При облаштуванні ванної з душової без піддону і в деяких інших випадках потрібно залишити доступ до кранів і трубах, що проходять під підлогою. Простий цю задачу не назвеш, особливо якщо підлога повинна бути абсолютно водонепроникним. На щастя, у продажу є герметичні підлогові люки, рамка яких забезпечена гумовими ущільнювачами. Їх виготовляють з алюмінієвих листів і профілів і встановлюють на етапі створення підоснови підлоги. Подібна конструкція витримує навантаження до 15 т, а піднімають люк за допомогою спеціального гачка або ввертной ручки. Багато моделей оснащені газовими амортизаторами, що полегшують відкривання.

Алюмінієві водонепроникні люки різних розмірів (від 200 х 200 до 800 х 800 мм; крок у зміні розмірів становить 100 мм) виробляє, наприклад, фірма «Колізей Технологій» (моделі Armada і SuperLock. з одним і двома контурами силіконових ущільнювачів відповідно). Їх ціна — 1400-4000 руб.

Якщо ви плануєте провести потребують ревізії комунікації за фальш-стелею. то останній повинен бути рейковим або модульним. Дві ці схеми дозволяють без зусиль зняти і поставити на місце будь-оздоблювальний елемент.

Стелі такого типу для вологих приміщень представлені в асортименті компаній Acura, Ecophon, AMR lllbruck. OWA, «Албес» та ін. Деталі комплектів виготовляють з алюмінію з полімерним покриттям, нержавіючої сталі, екструдованого пінополістиролу або пінополіуретану.

У подшивном стелі гіпсокартоном також можна влаштувати ревізійний люк на осьових петлях (під фарбування), але набагато простіше встановити знімну вентиляційну решітку, та і виглядати вона буде акуратніше.

Ревізійні люки або що можна зробити замість них своїми руками

Довгий час через відсутність якісних готових виробів ревізійні люки доводилося виготовляти на місці з підручних матеріалів, причому результати «самодіяльності» досить часто виявлялися вельми вдалими.

НАКЛАДНУ ДВЕРЦЯТА НЕВАЖКО ЗРОБИТИ З ФАНЕРИ МАРКИ ФСФ ТОВЩИНОЮ 16 ММ і навісити її на раму з брусків за допомогою двох — чотирьох меблевих «жаб». Конструкцію декорують дзеркалами і панно, наприклад з кольорового скла, або облицьовують плиткою.

МОЖНА ПРИДБАТИ АБО ЗАМОВИТИ ДВЕРЦЯТА ДЛЯ МЕБЛЕВИХ ФАСАДІВ З СОСНОВИМИ ЛАМЕЛЯМИ АБО РОТАНГОВИМ ПЛЕТІННЯМ (або його імітацією). У подібних виробів широкий розмірний ряд, але вони не дуже добре переносять підвищену вологість, тому краще покрити їх додатковим шаром яхтного лаку або водостійкою емалі.

ДОПУСТИМО ВИКОРИСТОВУВАТИ ГОРИЗОНТАЛЬНІ ПЛАСТИКОВІ АБО МЕТАЛЕВІ ВІКОННІ ЖАЛЮЗІ. Правда, якщо не зафіксувати нижню кромку полотна, останнє може розгойдуватися від руху повітря. Крім того, будь-яка вентильована завіса практично не ізолює звук, адже далеко не всі будинки обладнані безшумними каналізаційними трубами.

ВИТОНЧЕНА ЗАМІНА РОЗПАШНІЙ СТУЛЦІ — ПІДЙОМНІ РОЛЬСТАВНІ. Вони можуть мати будь-які розміри і колір, причому алюмінієві ламелі не схильні до корозії. Але конструкція буде коштувати недешево, до того ж далеко не завжди є можливість приховано встановити короб, який ховається підняте ролетне полотно.

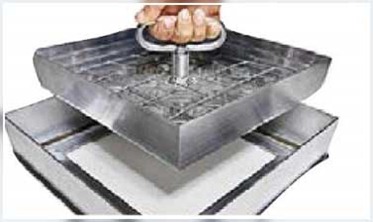

На фото: Рамку підлогового люка вмуровують у стяжку, а кришку, яка представляє собою «коритце» глибиною 40-50 мм, заповнюють бетоном.

Пізніше люк облицьовують плиткою заодно з підлогою таким чином, щоб ширина зазору по периметру кришки не перевищувала 1 мм

ЗРУЧНИЙ ДОСТУП

Ревізійні отвори в незнімних екранах для ванни, в подіумах і фальшстену повинні мати такий розмір, щоб можна було не тільки подивитись, але й ремонтувати обладнання. Мінімальний розмір отвору, при якому можливий ремонт застосуванням гайкових ключів, становить 200 * 200 мм, оптимальний — 400 * 400 або 400 * 600 мм. Люки розміром 100 * 100 мм зазвичай не дозволяють замінити деталь — їх використовують тільки як оглядові.

Напрямок відкривання визначають при монтажі: конструкція на шарнірно-важільної петлі абсолютно симетрична. Петлі піддаються регулюванню, завдяки чому можна домогтися ідеально рівного зазору по периметру дверцята

Посилання по темі: Установка сантехніки своїми руками для початківців (+відео)

ПРАВИЛА МОНТАЖУ РЕВІЗІЙНИХ ЛЮКІВ З ШАРНІРНО-ВАЖІЛЬНОЇ ПЕТЛЕЮ СВОЇМИ РУКАМИ



Люк встановлюють до оздоблення прилеглих стін у заздалегідь передбачений отвір (а).

В перегородку, виконану із ГКЛ, рамку кріплять саморізами до стоєчних профілів і перемичках як мінімум у двох точках на кожній стороні (6).

Після регулювання, але перед обробкою люка слід підвісити на дверцятах вантаж, рівний по вазі облицювання. Таким чином вдасться точно витримати зазор по периметру люка (в).

Стіну починають облицьовувати з дверцят, причому оздоблювальний матеріал не повинен виступати за її краї більш ніж на 50 мм, а оптимальний випуск плитки складає 25-30 мм з кожної сторони (р). Зазор між облицовками люка і стіни по ширині дорівнює звичайному межплиточному шву (д).

Для його заповнення застосовують санітарний герме-твк під колір затірки. Через дві доби шов прорізають ножем для шпалер — і можна користуватися люком (е)

Більшість сучасних моделей стінових люків обладнані натискними магнітними або механічними замками-засувами. На випадок, якщо останні вийдуть з ладу, бажано передбачити стаціонарні ручки (їх можна втопити в поверхню, виконати у вигляді гачків для рушників тощо) або запастися потужної вакуумною присоском для скла.
