Антена для рації в машину своїми руками і її налаштування

Встановити в машину рацію можна з різних причин. Це може бути майбутня спільна поїздка з друзями у відпустку на машинах або навіть пристрасть до підслуховування чужих розмов в автомобілі. Але в основному такий апарат встановлюють або таксисти, або далекобійники. Якою б не була причина, для належної роботи приладу повинна бути встановлена антена для рації.

Така установка тільки на перший погляд може здатися простою. Насправді тут є кілька нюансів, які потрібно врахувати при виборі, виготовленні і установці антени.

Види зовнішніх прийомопередавача

Для рацій в автомобілі передбачено два види антен:

  • врізна:
  • з магнітною основою.

Вони принципово не відрізняються. Головна відмінність в тому, що антена врізна для рації – стаціонарна, а з магнітною основою – знімна, вона може бути знята або переставлена в інше місце.

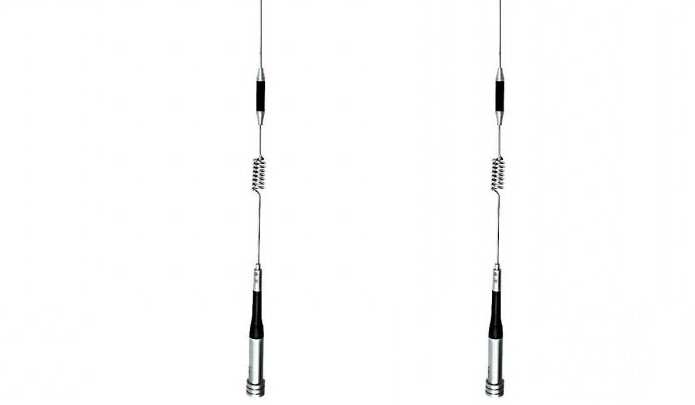

Врізні антени

З назви ясно, що вони кріпляться в одному місці. Тому перед тим як встановити цей пристрій, потрібно уважно подумати, де його вмонтувати, щоб не заважало, і прийом був хорошим. Слід також врахувати факт: антена для рації в машину повинна бути прикріплена на несучий кузов. Якщо знехтувати цим постулатом і встановити її, наприклад, на капот або крило, тобто на фальшиву масу, ефективність пристрою втрачається на 30-40%. Деякі автолюбителі намагаються удосконалити таку систему і намагаються прокидывать масу додатковими проводами до кузова. Але все одно бажаного ефекту таким чином не досягти. Хоча іноді і спрацьовує, але вкрай рідко. Як правило, на прийом така антена для рації ще працює цілком нормально, але передача з допомогою такого пристрою дуже кепська.

Важливим фактором при встановленні буде висота. Чим вище встановлений апарат, тим ефективніше буде його робота. Для прикладу, якщо вмонтувати антену в бампер автомобіля, дальність передачі і прийому зменшується наполовину.

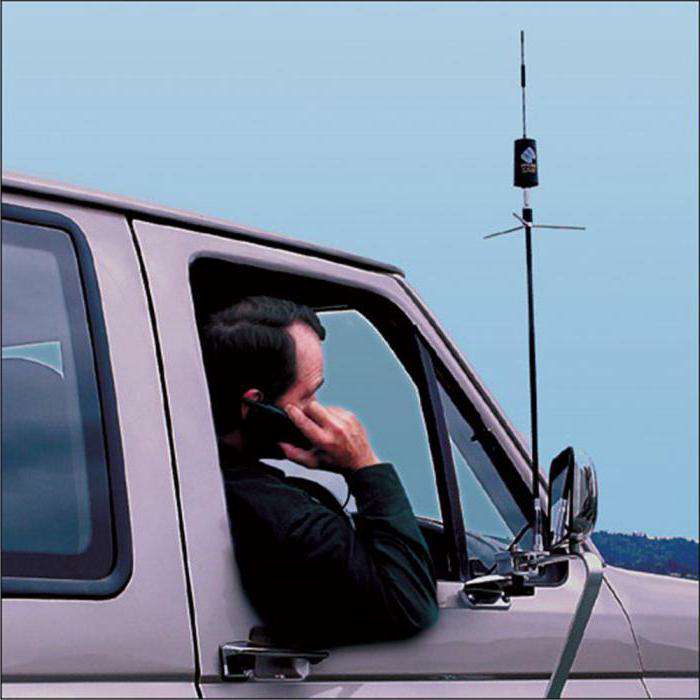

Оптимально встановлювати антену посередині даху. Деякі майстри переконують, що з рівним успіхом можна встановити її на кронштейн в кутку даху. Але тут є деякі моменти, які потрібно врахувати для доцільного монтажу. Якщо установка рації потрібна тільки для їзди по місту, то варіант кріплення на кронштейн підходить повністю. Це не вплине на роботу приладу в зв’язку з тим, що в місті не буде створюватися ефект спрямованості з-за додаткових віддзеркалень. Якщо ж даний апарат встановлюється для дальніх поїздок по трасі, то монтаж антени для автомобільних рацій в кутку даху буде недоцільним.

Установка антени врізний

Встановивши антену на дах, потрібно обов’язково підсилити місце стику додаткової металевою пластиною. Це потрібно в першу чергу для більшої міцності з’єднання.

Саме полотно та подовження котушка повинні бути по можливості максимально віддаленими від всіх вертикальних металевих площин, що розташовані паралельно основи антени. Мінімальна відстань між ними має бути 50 див. Якщо знехтувати цим фактором, то пристрій не буде працювати належним чином з-за високої реактивності простору. Цей нюанс слід враховувати при монтажі антени для автомобільних рацій, у вантажних машинах в тому числі.

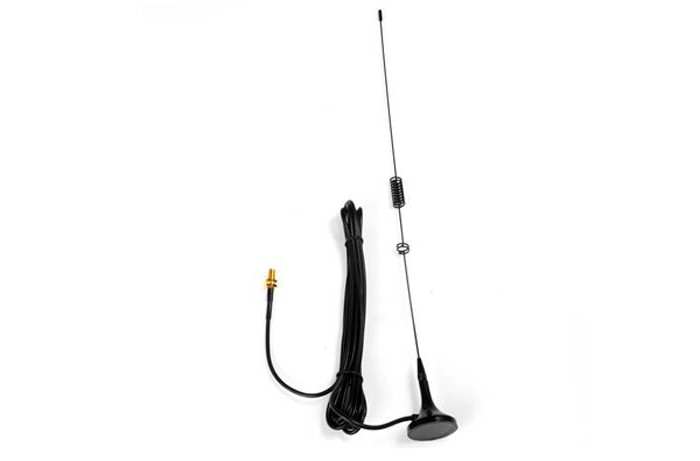

Антени з магнітною основою

Антена з магнітною основою, або, як в народі її називають, «магнітка», може використовуватися на будь-яких автомобілях. Але є кілька моментів, які слід дотримуватися при її установці.

  1. Для більш ефективної роботи і правильного налаштування даний пристрій також слід встановлювати на несучий кузов.
  2. Ні в якому разі не можна змінювати довжину кабелю від антени. Це призведе до неможливості установки чи вплине на погіршення роботи приладу.
  3. Не рекомендується звертати кабель в бухту, це також може несприятливо вплинути на роботу апарату. Якщо кабель довше, ніж потрібно, то його треба просто акуратно прокласти по салону.
  4. Положення антени на даху може бути довільним. Такий вид не надто вимогливий до місця розташування. Але якщо є потреба у демонтаж пристрою, то наступного разу, коли знову доведеться використовувати його, слід постаратися поставити антену на те ж місце.

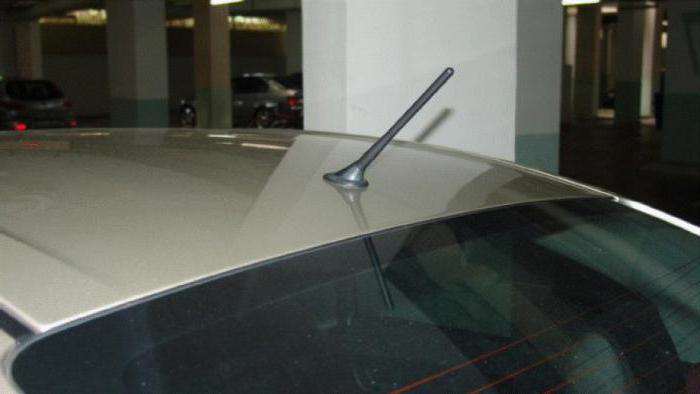

Антена для рації своїми руками

Найпростішим варіантом вирішення такого роду апгрейда автомобіля буде покупка антени. Але вона може бути виготовлена і самостійно. Для цього можна слідувати інструкції.

  1. Взяти просту антену-хлист від радіо. Від неї потрібно тільки основу.
  2. Купити в’язальні металеві спиці з діаметром 3-4 мм.
  3. Виготовити котушку подовження. Вона повинна бути на оправці 10 мм. Для правильної роботи потрібно намотати 44 витка проводу ПЕВ 0,41.
  4. Далі слід припаяти кінці котушки до втулок з латуні. Це дозволить забезпечити хороший контакт і створить додаткову міцність конструкції.
  5. Після цього у втулки потрібно з кожного кінця під’єднати спиці. Важливо, щоб обидві спиці були рівної довжини.
  6. Далі проводиться налаштування КСВ-метром проводиться підгонка спиць і котушки.
  7. Потім проводиться безпосередня установка антени для автомобільних рацій.
  8. Розкрити стелю.
  9. Відкрутити штатну антену, відгвинтити 2 гвинта, вийняти плату активного підсилювача і акуратно її випаяти.
  10. На місце впаяти 50-омний коаксіальний кабель. Важливо дотримати порядок жив, масу до масі.
  11. Всі з’єднання герметизувати.
  12. Провести коаксіальний кабель під обшивку, килимок і вивести до рації.
  13. Прикріпити антену на місце.

Якщо всі кроки алгоритму виконувались правильно, то антена для рації своїми руками зроблена. Можна приступати до наступного етапу — настроювання. Але, як стверджують фахівці, це досить складний і тонкий процес. Це пов’язано з багатьма аспектами: потрібно акуратно вміти паяти, обмотку котушки теж непросто зробити грамотно. Як висновок: саморобний прилад можна виготовити тільки достатньо підготовленим любителю. Інакше гарна антена для рації таким способом не вийде.

Налаштування антени

Якщо антена встановлена грамотно і правильно, то вона потребує лише невеликий коригування. Але багато автолюбителів до цього процесу підходять скептично, думаючи, що даний елемент системи зв’язку не має особливого значення для роботи всього апарату. І глибоко помиляються. Від того, наскільки правильно буде встановлена антена для рації і налагоджений апарат, залежить не тільки сигнал прийому, але і робота самого апарату. Більш того, якщо неправильно налаштувати рацію, можна вивести з ладу не тільки транзистори вихідного каскаду, але і угробити сам апарат.

Покрокова інструкція налаштування

Налаштування антени рації повинна відбуватися за наступним алгоритмом:

  • Для коректної настройки необхідно мати такий прилад, як КСВ-метр.
  • Процес налаштування треба проробляти далеко від конструкцій з металу, бетону або дерева. Бажано, щоб дерева були розміщені не ближче ніж 15-20 м.
  • Дуже бажано зупинити автомобіль на чистою, рівною і сухою площині.
  • На налаштування антени також можуть впливати розташовані поблизу інші автомобілі з антенами для рацій. Далі необхідно встановити КСВ-метр відповідно до інструкції, тобто між самою рацією і антеною. При цьому не можна використовувати підсилювач.
  • Заміри приладом треба провести на декількох різних каналах і в різних точках. Доцільно провести дану процедуру в різних сітках. Це дозволить побачити реальну картину налаштування.
  • Наступний крок дуже важливий: слід знайти показник-мінімум КСВ, в ідеалі показник повинен дорівнювати 1, бажано записати, де він розташований. Якщо він розташований на частоті нижче вказаної, то це означає, що антену потрібно вкоротити. Відповідно, якщо вище – потрібно подовжувати.
  • Наступним кроком буде укорочення або подовження антени, в залежності від показників приладу КСВ. Подовження або укорочення — це процес додавання або, навпаки, відмотування витків з котушки узгодження, а не укорочення антени кусачками.
  • Після цього знову потрібно подивитися показники КСВ-метра. Процедуру повторювати до тих пір, поки не буде досягнутий потрібний результат. Іноді в деяких моделях не вдається досягти ідеального показника, але це не страшно. При відхиленні показника, наприклад до 1,5, втрати будуть рівні 5%. Рація цілком нормально буде працювати і при показнику 3. Якщо в систему вмонтований підсилювач, потрібно врахувати, що показник-мінімум не повинен перевищувати 2.

Якщо всі кроки алгоритму пройдені правильно, антена для рації в машину буде служити чудово.
