Установка байпаса

Байпас – це перемичка, що має вигляд відрізка труби, що встановлюється між зворотної та прямої проведенням в радіаторі опалення.

Байпас повинен мати поперечний діаметр менший, ніж діаметр труби підводки.

Дана система відіграє важливу роль у повноцінній системі опалення. Створює комфортний мікроклімат.

З допомогою байпаса можна легко регулювати тепло в радіаторних батареях, що спрощує завдання домовласникові.

Без перемички не можливо було б здійснити ремонт батареї при її роботі. Установка байпаса дозволяє спростити процес спорожнення і наповнення системи водою.

У разі вимкнення електрики, тепло буде зберігатися в будинку. Оскільки перемичка контролює роботу насоса без світла.

Існують байпаси з клапанами, які дозволяють перекривати крани без ручної допомоги, а в авторежимі.

Переваги та технічні характеристики байпаса

До переваг можна віднести:

  • автоматичне перемикання;
  • захищає котел від перегріву;
  • може запобігти залипання в системі;
  • забезпечує легке обслуговування;
  • універсальний монтаж.

Технічні характеристики байпаса

Характеристики російських моделей байпаса

Види байпасів

Вони можуть бути:

  • з клапаном;
  • без клапана.

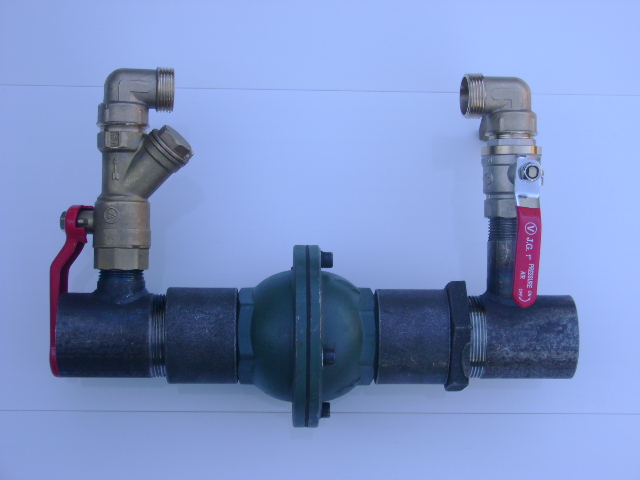

Байпас з зворотним клапаном

Є автоматичним і застосовується для циркуляційних насосів. Відновлює роботу системи опалення при необхідності.

Після включення насоса, клапан від надлишку тиску відкривається і впускає носій тепла.

Коли насос відключається, клапан закривається автоматично.

Істотним мінусом байпаса з зворотним клапаном вважається вихід з ладу, при попаданні іржі або окалини.

Байпас без клапана

Така перемичка дозволить здійснити ремонтні роботи на необхідному ділянці системи в будинку, де раніше не був встановлений радіатор.

Принцип роботи байпаса

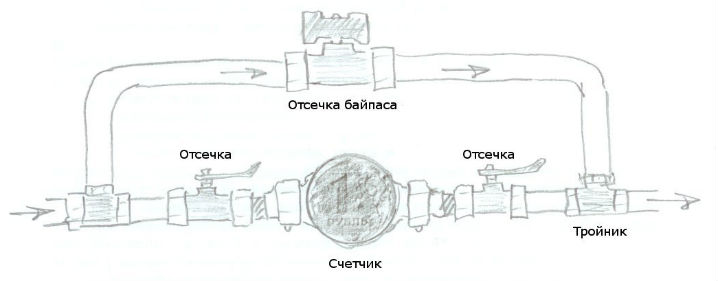

Повний комплект байпаса, який рідко зустрічається в будинках, в цілях економії, повинен містити 3 крана, як мінімум.

Перший кран повинен бути встановлений на самому байпасі. У новому опаленні він може бути на трубі, в старому – в місці перемички із зворотним трубопроводом знизу.

У новому опаленні, як правило, встановлений кульовий кран, а в старому – триходовий, що грає роль трійника.

Даний кран необхідний для того, щоб у будь-який час перекрити воду або зменшити потік – регулювати.

Два інших крана повинні бути вмонтовані на горизонтальній у підводці опалювального пристрою.

Один кран знаходиться на зворотному трубопроводі, інший – на подачі.

Якщо раптом, труба дасть текти, то за допомогою цих кранів, ви зможете перекрити воду і запобігти потоп.

У старому будинку, зазвичай, перший кран відсутня, тому при протіканні, доводиться перекривати весь стояк, що суттєво заважає мешканцям.

Саме з допомогою першого крана, ви можете проводити ремонт батареї без відключення води у сусідів. Тим самим ви не зробите нікому незручностей, і нерви будуть в порядку.

Установка байпаса своїми руками

Встановити його не складно, бо він має просту конструкцію, тому особливі навички в знанні сантехніки тут не важливі.

Як встановити байпас:

  • переробіть магістраль;
  • прикрутіть кульові крани;
  • встановіть трійник;
  • зберіть байпас;
  • установіть.

Для того, щоб переробити магістраль, вам необхідно збільшити відстань різьбових кінців, де був накручений насос.

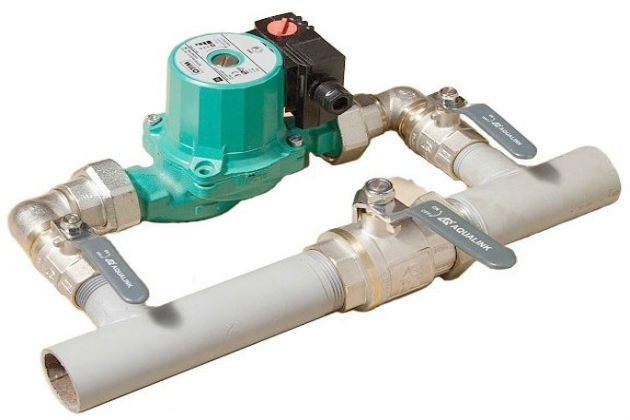

Зберіть насос і вузол навколо нього і накрутіть кульові крани.

Насос має роз’ємні з’єднання, тому ви з легкістю зможете змонтувати його на трубопроводі.

Відразу за кранами встановіть трійник діаметром рівним діаметру трубопроводу.

Вибирати трійник слід виходячи з типу трубопроводу. В основному їх підбирають за типом матеріалу.

Обрізаємо трубопровід і вставляємо вузол. Щоб було зручно, ви можете прибрати насос і з’єднати решта 2 частини трубопроводу з магістраллю.

Частина байпаса вже зібрана і можна встановити насос на своє місце.

Піднімає трубопровід вгору від трійників таким чином, щоб він не заважав насосу.

Зведіть 2 патрубка обертаючими рухами. Перемичку і кран легко встановити за допомогою різьбових наконечників і роз’ємного з’єднання.

Розташовувати трубопровід можна вертикально або горизонтально. Це ніяк не впливає на роботу байпаса.
