Саморобна рукоятка для нестандартної гирі

Привіт всім любителям саморобок!



Зараз настала зима, а взимку, як відомо, у багатьох людей значно знижується рухова активність.



Правда з іншого боку, взимку можна займатися спеціальними видами спорту, наприклад, кататися на лижах, ковзанах і т. д., однак, на жаль, не завжди і не у всіх є час і можливості цим займатися.



Тим не менш, хорошу фізичну форму, потрібно обов’язково підтримувати, хоча б навіть займаючись фізичними вправами вдома, буквально за 30-40 хвилин два, три рази в тиждень.



Я, наприклад, теж намагаюся в зимовий час, активніше займатися фізкультурою, в тому числі, використовуючи для цього різні саморобний інвентар.



Раніше я вже писав про саморобної гирі з двох гантель, яку я зробив більше півроку тому (дивись мою статтю «Саморобна гиря з двох гантель»).



З тих пір я займаюся з цієї гірей, і вона мені досить непогано служить.



Однак єдиний, мабуть, недолік цієї саморобної гирі те, що вона досить легка (приблизно 12,5 кг). Спочатку мені вистачало цієї ваги, але з часом все-таки захотілося позайматися з більш важкою гирею.



Тим не менш, купувати для цього справжню спортивну гирю, я не став (тим більше, що вони зараз коштують досить дорого), а вирішив знову ж зробити саморобну.



При цьому за основу я взяла ось таку нестандартну гирю вагою до 20 кг, яка валялася у нас в сараї вже багато років.



Як видно на фото, ця гиря, по всій видимості, колись (дуже давно), використовувалася в якості вантажу на залізничній стрілці. Як вона до нас потрапила, я не знаю, скоріше всього, це було ще задовго до мого народження, але, тим не менш, я пам’ятаю, що ще мій дід (до речі, вже давно покійний), використовував цю гирю як ковадла, для рихтування та правки і навіть кування, різних металевих деталей.



Та й нині, ця гиря в основному, також використовується для цих цілей. На ній дійсно дуже зручно випрямляти товсту дріт, сталеві прутки або смуги і т. п. Однак в зимовий час ця гиря, більшу частину часу лежить без діла.

Саме з неї я і вирішив зробити собі спортивний снаряд, прилаштувавши до неї рукоятку.

Причому спочатку я розглядав різні варіанти, як це зробити, наприклад, приварити до цієї гирі ручку із зігнутої труби, або ж пригвинтити металеву ручку з допомогою гвинтів, попередньо просвердливши глухі отвори в гирі.

Однак усі ці варіанти були пов’язані з порушенням цілісності гирі, чого б дуже не хотілося, оскільки вона все-таки раритет, так і використовувати її як ковадла в цих випадках було б неможливо.



В результаті, я вирішив використовувати найпростіший варіант і зробити дерев’яну ручку, з мотузковим кріпленням, що дало б можливість у разі необхідності, досить швидко зняти цю ручку.



Для того щоб зробити таку рукоятку, мені знадобилися такі засоби:



Матеріали і кріпильні елементи:



– Дерев’яний брусок 2,5х3 см, і довжиною близько 50 см;
– Два болта М8 довжиною 80 мм;
– Шість гайок М8 і вісім шайб.



Інструменти:



– Креслярський і міряльний інструмент (олівець і косинець);
– Шило;
– Ножівка по дереву;
– Ручний рубанок;
– Ніж;
– Напівкругла стамеска;
– Електродриль;
– Свердло по металу діаметром 8 мм;
– Кільцева пила по дереву діаметром 25 мм;
– Ріжковий ключ і торцева головка на 13 мм;
– Наждачний папір.





Процес виготовлення



Отже, моя рукоятка буде складатися з двох частин; нижній, яка безпосередньо буде кріпитися до рукоятці гирі, і верхньої, яка буде кріпитися до нижньої рукоятці за допомогою болтів М8.



Спочатку я зробив нижню частину.

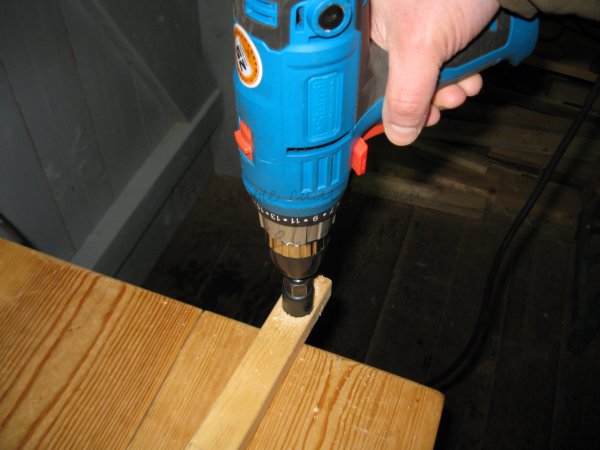

Для цього, я пропилил кільцевої пилкою два глухі отвори завглибшки близько 10 мм, щоб в них можна було втопити головки болтів.





Потім видалив з них зайву деревину з допомогою напівкруглої стамески.





Після цього рассверлил отвори свердлом діаметром 8 мм, під болти.





Потім обстругал цю заготовку ручним рубанком, округляє її зверху.





І відпиляв ножівкою, потрібну частину заготовки рукоятки.





Далі я зробив верхню частину рукоятки.

Вона виготовлялася абсолютно так само, як і нижня, за тим лише винятком, що її я додатково гарненько обтесав ножем, закруглив з усіх боків, щоб її було зручно тримати в руці.





Обидві частини рукоятки я обробив наждачним папером, причому особливо ретельно опрацював верхню частину, щоб вона була абсолютно гладкою.



І ось обидві частини рукоятки готові!





Після цього, я вставив в нижню частину рукоятки, болти з шайбами.





А зверху накрутив гайки з шайбами і гарненько їх затягнув.





Накрутив на кожен болт ще по одній гайки з шайбами для подальшого кріплення верхній частині рукоятки.





І прикинув, як буде виглядати верхня частина рукоятки.





Але поки її ще рано одягати, так як потрібно зробити мотузки з липучками для кріплення рукоятки до гирі.



Для цього мені знадобилися два види липучки, голка з нитками, міцний шнур і ножиці.





Для початку, я відрізав по шматку липучки різного виду, один довжиною 20-25 см, інший 6-8 см, і зшив їх один з одним.





Потім загорнув інший кінець липучки і пришив його у вигляді петлі. У цю петлю вставив шнур і також зав’язав на ньому незатягивающуюся петлю.

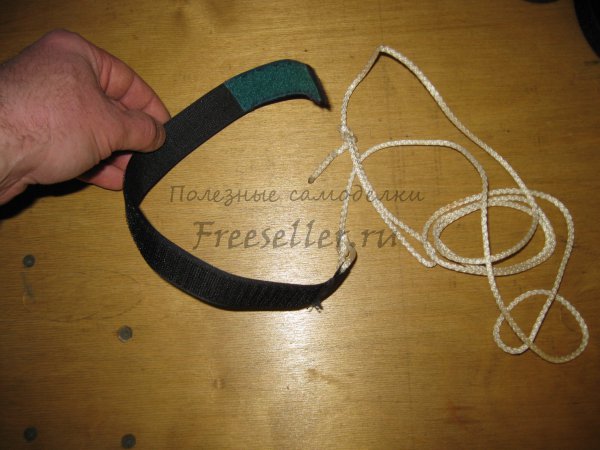

Обрізав цей шнур з іншого боку, залишивши його довжиною приблизно близько метра, і на іншому кінці також зав’язав незатягивающуюся петлю. І ось таке кріплення у мене вийшло!





Точно так само зробив і інше таке ж кріплення з шнура з липучкою. В принципі можна було обійтися і одним кріпленням, зробивши шнур достовірніше, однак у такому вигляді, їм буде менш зручно прив’язувати і в разі необхідності відв’язувати мою саморобну рукоятку від гирі.



Ну і тепер, нарешті, можна прикріпити рукоятку до гирі.

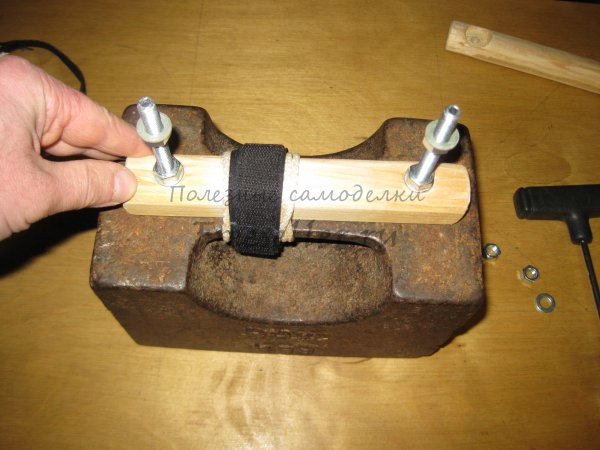

Для цього спочатку встановлюємо нижню частину дерев’яної рукоятки на гирю зверху.





Тепер беремо одне з мотузяних кріплень і міцно примотуємо нижню частину рукоятки до гирі, припустимо ліворуч.





Після того як ми обмотаємо її шнуром повністю (приблизно 6-7 витків), фіксуємо шнур кріплення за допомогою липучки.





Далі те ж саме, повторюємо справа з іншим кріпленням.





Потім встановлюємо верхню частину рукоятки, за яку ми власне і будемо тримати гирю, і прикручуємо її гайками, гарненько затягнувши їх ключами.





І ось, гиря з саморобною рукояткою готова до використання!



І ось я вже спробував виконувати з цієї гірей деякі вправи.





Виявилося, що це досить зручно.



Правда відразу потрібно обмовитися, що ця гиря звичайно не так зручна, як справжня спортивна, та й далеко не всі вправи з нею можна виконувати.



Однак приблизно близько десятка основних, базових вправ з цієї гірей цілком можна виконувати, а мені цього достатньо.



Так що тепер у мене вже є невеликий арсенал, з трьох гир різних ваг; гиря 8 кг, (це теж старовинна гиря, яка вже давно валялася у нас вдома), розбірна гиря з двох гантель в 12,5 кг, і гиря в 20 кг.





Так що, думаю, цього арсеналу, мені тепер цілком вистачить для спортивних занять.

Ну і на цьому у мене все!
Всім поки і удачі, і не забувайте займатися фізкультурою і спортом!
