Як зробити генератор електрики в домашніх умовах?

Зміст:

  • Принцип дії вітряного генератора електрики
  • Пошук генератора
  • Як зробити лопаті для вітряного електрогенератора?
  • Монтаж гвинтів
  • Виготовлення вежі для установки
  • Батареї і електроніка
  • Установка вітряного генератора електрики
  • Шум і зміг мегаполісів змушує городян залишати свої
    тісні квартири в місті і переселятися в заміські котеджі біля лісів і річок,
    щоб хоча б на вихідні подихати чистим повітрям. Але тут з’ясовується, що без
    електрики неможливо вести повноцінну сучасну життя. Холодильники,
    кондиціонери, комп’ютери, пральні машини, зарядні пристрої— це та
    техніка, без якої обійтися досить складно.

    Тому для створення комфортних умов кожен
    домовласник прагне придбати або зробити самостійно генератор
    електрики. В таких випадках він задається питанням: як зробити генератор
    електрики своїми руками? Подібні незалежні джерела електроенергії
    можуть працювати:

    Принцип дії вітряного генератора електрики

    На території Росії вітряні електрогенератори поки не
    особливо поширені, а ось Данія серйозно зайнялася проблемою
    енергозбереження. Тут навіть існує спеціальна державна програма,
    спрямована на забезпечення держави електроенергією.

    Для самостійного створення такого асинхронного
    стаціонарного генератора не потрібно особливих витрат часу і зусиль. А
    вітряні приморські або гірські райони мають прекрасну можливість з його
    допомогою повністю покривати витрату електроенергії для невеликих приватних будинків.

    Відео про те, як зробити генератор електрики своїми руками

    Принцип дії вітряного генератора полягає в
    роботі двигуна від енергії вітру. Генератор запускається від двигуна і
    передає електроенергію в спеціальні батареї. У них електроенергія
    акумулюється, а потім відбувається розподіл її за призначенням. Як же
    зробити домашній генератор електрики? Серед величезного розмаїття
    конструкцій вітряних генераторів можна вибрати одну, найбільш відповідну саме
    вам. Всі генератори складаються з:

  • Самого генератора.
  • Лопатей.
  • Установки, що перетворює вітер в енергію.
  • Вежі для підняття установки, щоб піймати вітер.
  • Батарей та електронної системи управління.
  • Пошук генератора

    Найбільш простим вирішенням питання, як зробити генератор
    електрики, є використання схеми на магнітах постійного струму. Для
    цього домашні умільці можуть використовувати підходящий двигун або старий
    комп’ютерний мотор з стрічковим приводом. Головне, щоб це була модель з
    високою напругою постійного струму, низькими оборотами і високим струмом.
    Моделей з низьким напругою і високими оборотами слід уникати.

    Розглянемо приклад з використанням двигуна Ametek на 30 вольт. Він
    набирає достатню кількість обертів для запалювання 12-вольтової лампи навіть
    від простого поштовху руками. Для того щоб визначити, чи буде ваш двигун
    виробляти достатню кількість енергії, можна випробувати його на свердлильному
    верстаті. Для цього підключіть його до відповідної навантаженні.

    Як зробити лопаті для вітряного електрогенератора?

  • Крила для вітряка можна виготовити з дерева, але ті, хто
    не має досвіду роботи з цим матеріалом, можуть використовувати труби ПВХ.
  • В першу чергу, слід визначити оптимальну довжину
    майбутніх лопатей. Їх потрібно робити з пластикових труб, діаметр яких
    дорівнює 1/5 від їх довжини. Наприклад, якщо потрібно зробити лопаті завдовжки 50
    см, то трубу слід брати з діаметром 10 див. Однієї труби буде достатньо для
    виготовлення чотирьох лопатей.
  • З труби вирізається лопать необхідного розміру і в тому
    місці, де планується її прикріпити до основи, вирізається квадрат
    приблизно 5:5 див.
  • По вже готової першої лопаті вирізаються і всі інші
    два крила. Оскільки однією труби вистачає на чотири лопаті, то з її залишку
    можна зробити запасну, четверту деталь. Зрізані краю можна обробити з
    допомогою шліфувального верстата або наждачного паперу.
  • Монтаж гвинтів

  • З зубчастого шківа кріплення вала двигуна і
    алюмінієвого диска діаметром 13 см (в якому попередньо були просвердлені
    отвори), з’єднаних разом, вийшло кріплення для лопатей.
  • Потім слід відправитися в магазин за ковпаком для
    гвинти.
  • Для встановлення турбіни знадобиться дерев’яна
    підставка.
  • З шматка пластикової труби бажано зробити щит для
    двигуна, щоб захистити його від опадів.
  • Хвостову частину, призначену для повороту гвинтів по
    напрямом вітру, можна зробити зі шматка алюмінієвого листа.
  • Виготовлення вежі для установки

    Далі потрібно встановити вітряк на вежу таким чином,
    щоб вона дозволяла йому вільно обертатися за напрямом вітру.

    Для цього можна використовувати залізну трубу діаметром 2,5
    см, оскільки вона буде вільно ковзати в 3 см сталевій трубі. Головне
    пристрій з’єднано в центрі з залізним фланцем. На відстані 19 см від кінця
    генератора слід ввернути залізну трубу. Дроти проходять через отвір в
    труби і виходять біля основи башти.

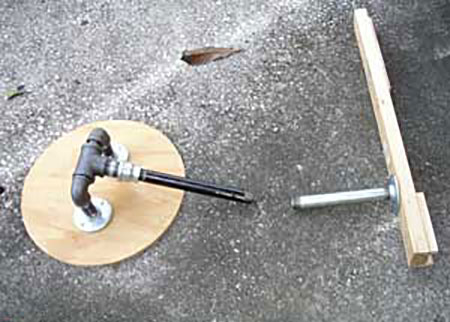

    Для виготовлення основи башти використовується фанерний
    диск діаметром 60 см. Форма складання — U-образна, для виготовлення кріплень використовувалася
    трубопровідна арматура діаметром 2,5 див. У центрі встановлено трійник 3,5 див.
    Таким чином, вежа буде вільно повертатися, підніматися і опускатися.
    Сталеві вставки проходять через отвори, просвердлені в дерев’яному диску, і
    фіксують його до землі.

    На фото зображена верхня частина з кріпленням підстави.
    З’єднуватися вони будуть з допомогою триметрової труби.

    Частини, виготовлені з дерева, необхідно пофарбувати
    фарбою для захисту деревини від гниття і дощу. Далі прикручуються крила, а
    на хвостову частину додається противагу для балансування системи.

    Батареї і електроніка

    Для виготовлення електронної системи вітрової
    електростанції необхідні:

    • Вітрова турбіна.
    • Батареї, в яких буде зберігатися енергія, вироблена
      генератором.
    • Блокуючий діод.
    • Контролер заряду.

    Контролер для сонячної чи вітряної електростанції можна
    придбати вже готовий, але можна зробити і своїми руками. Тим, хто думає над питанням, як зробити
    генератор електрики в домашніх умовах, і вирішили робити контролер
    самостійно, значить, ви розбираєтеся в електроніці і, швидше за все, багато
    з необхідних деталей знайдете в своєму гаражі. При наявності відповідних
    знань можна змінювати дану схему під себе, експериментуючи та добираючи свої
    оптимальні варіанти.

    У тому випадку, якщо ви не володієте необхідними знаннями
    і вміннями в області електроніки, рекомендується придбати готовий контролер.
    Його наявність необхідна для запобігання надмірної зарядки і виходу з ладу
    батареї.

    Зовнішній вид саморобного контролера, виготовленого для
    цієї електростанції, представлений на фото. Для його первісного
    тестування просто закріпіть пристрій болтами до листа фанери. Після, в
    процесі експлуатації, він повинен бути захищений від опадів спеціальним корпусом.

    Установка вітряного генератора електрики

    Після виготовлення всіх необхідних елементів системи
    слід подбати про створення кріплень для вежі конструкції. На цьому етапі
    знадобиться труба довжиною 3 м і товщиною 35 мм для виготовлення стояка. Зібравши
    всі деталі і встановивши конструкцію, необхідно закріпити її з чотирьох сторін з
    допомогою нейлонових мотузок і дерев’яних кілків.

    Щоб більш надійно закріпити верхню частину вежі,
    бажано кріпити мотузки до труби за допомогою металевих скоб. Замість мотузок
    краще використовувати металеві троси, однак, на перший час, щоб випробувати
    роботу вітряка, достатньо буде і нейлонових мотузок.

    Підстава вежі встановлено на диску, який розташований
    прямо на землі. Провід, виведений через отвір, підключає до турбіну
    контролеру. Для протягування проводу через трубу використовується жорстка
    дріт, до одного кінця якої слід приєднати провід і протягнути його
    через трубу за інший кінець.

    Лопаті такого вітряка добре розганяються навіть при
    незначних поривах вітру. Зробивши таку корисну в господарстві річ, ви
    зможете заряджати телефон, підключати ноутбук та іншу техніку і не залежати при
    це від традиційних джерел живлення. А незабаром, можливо, до вас
    звернуться сусіди, які бажають мати такий же пристрій, і вам знову доведеться
    думати, як зробити генератор електрики своїми руками, але вже за солідне
    винагорода.

    Відео, як зробити магнітний генератор
    електрики

    А Ви змогли б зробити генератор електрики своїми руками або вже зробили це? Поділіться своїми успіхами в коментарях.
