Каналізація в лазні своїми руками

Каналізація в банеКанализация робить використання сантехнічних приміщень максимально зручним, хоча і має назвою далеко не поетичним. Як без зайвого пафосу її встановити в банної споруді, ви дізнаєтеся з нашого сьогоднішнього матеріалу.

Каналізація в лазні — це налагоджена система відведення стічних вод і продуктів життєдіяльності людини. Роботи по її монтажу не відрізняються особливою складністю, але вимагають уваги, певної послідовності та дотримання правил. При нестачі досвіду або знань щодо влаштування каналізації в лазні справу краще довірити фахівцям.

Організація відведення стоків з лазні

Схема відведення стічної рідини з лазні

У лазнях можуть застосовуватися різні конструкції для видалення стічних рідин і твердих відходів. Для вибору підходящої і максимально надійної системи необхідно брати до уваги такі фактори: тип ґрунту на земельній ділянці, глибину промерзання землі в даному регіоні, розміри споруди та інтенсивність її використання, наявність будинкової каналізації на ділянці, можливість підключення до центральної системи прийому стоків.

Збір забруднених стоків проводиться з сантехнічних приладів та прийомних трапів, розташованих в підлозі банних приміщень. Потрапляючи в систему трубопроводів, нечистоти виводяться за межі будівлі в дренажні колодязі, септики, вигрібні ями або в централізовану каналізацію.

У піщаних ґрунтах, які відрізняються від інших видів грунту їх проникаючою здатністю поглинання води, влаштовують дренажні колодязі. У щільних глинистих грунтах буде доречніше виготовлення приямків з періодичним видаленням з них нечистот вручну або із застосуванням ассенізаторской техніки.

Вибір системи каналізації залежить від її пропускної здатності та постійної кількості відвідувачів лазні. Для великої ванни рекомендується застосовувати систему каналізації, що складається з приямка, трубопроводу і дренажного колодязя.

Її пристрій виконується так:

  • Під підлогою лазні, відступаючи від фундаменту півметра, викопується приямок глибиною до 1,5 м.
  • Від нього з виходом назовні прокладається траншея до дренажного колодязя, розташованого на відстані трьох метрів від лазні і має площу дна 2,5 м2.
  • Колодязь і траншея обмазується глиною.
  • Дну траншеї надається форма лотка і ухил у напрямку колодязя.
  • По завершенні монтажу системи каналізації приямок, траншея і колодязь засипається гравієм, піском і грунтом в якості зовнішнього шару.

При будівництві солідної лазні великих розмірів і інтенсивним відвідуванням буде логічним підключення її каналізації до будинкової або до центральної системи, яка дозволить забути назавжди про періодичне вивезення стоків і заощадить сімейний бюджет. Крім того, це виключить проблеми, пов’язані з порушеннями санітарних норм та відповідними органами.
У разі великої протяжності каналізаційної системи в неї додатково включаються спеціальні колодязі. Вони призначені для огляду та очищення трубопроводів. Оглядовий колодязь являє собою бетонний або цегляний резервуар з подвійною кришкою, що оберігає в ньому розташований трубопровід від промерзання. Внутрішня кришка колодязя вкрита теплоізоляційним матеріалом, а зовнішня може бути засипана грунтом.

Пристрій дренажного колодязя для лазні

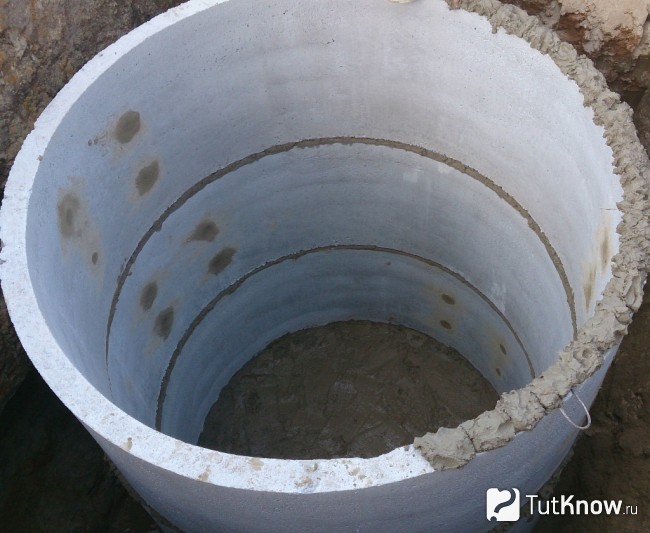

Дренажний колодязь для лазні

Дренажний колодязь — це облаштована виїмка в грунті. Він викопується в невеликому видаленні від лазні глибиною, достатньою для захисту стоків від замерзання. Пристрій такого колодязя вимагатиме значного обсягу земляних робіт.

Перед тим як зробити каналізацію в лазні, необхідно:

  • Вибрати місце і викопати колодязь потрібної глибини. Наприклад, при рівні промерзання грунту 0,7 м дно колодязя буде розташовуватися нижче за нього на 0,8 м з урахуванням розташування стічної труби і підсипання. Загальна глибина виїмки грунту складе 1,5 м. В плані розміри поглиблення складають зазвичай 1х1 м і більше в залежності від кількості постійних гостей, які відвідують заклад.
  • Викопати траншею для укладання трубопроводу від лазні до дренажного колодязя. Дно виїмки, траншеї, а також поверхня, що прилягає зовні до фундаменту лазні, покривають глиняним замком з товщиною шару 10 див. Дну траншеї надається форма лотка з ухилом, відповідним напрямом руху нечистот з лазні до дренажу.
  • Засипати колодязь шаром дренажного матеріалу на висоту 0,5 м. Для цієї операції можна використовувати щебінь, гравій з піском, керамзит, дрібні осколки битого цегли та інші сипучі матеріали. Гравійно-піщана засипка колодязя потребує періодичного очищення або заміни. Ці елементи дренажу при фільтрування стічної води з лазні можуть засмічуватися її мильними включеннями.
  • Поверх дренажного шару засипається грунт з подальшим його ущільненням.
  • Каналізаційну трубу необхідно захистити утеплювач від низьких температур зимового періоду року.

Дуже важливо якісне виконання дренажу приймального колодязя. При відхиленнях від технології робіт замерзла вода може накопичуватися в трубах, приводити до їх руйнування, створюючи вогкість в підпільному просторі і гниття дощатого настилу. Крім того, крижані пробки трубопроводу можуть виключити можливість використання банної каналізації.

При піщаному грунті на ділянці замість колодязя викопується горизонтальна подушка. Результатом роботи має стати траншея глибиною до 1 м і розмірами 100х30 див. Вона засипається дренажним матеріалом з товщиною шару 20 см і грунтом поверх нього. Зливна труба каналізації виводиться на подушку.

Монтаж приямка для лазні

Приямок для лазні

Каналізаційні системи з улаштуванням приямка влаштовуються на щільних ґрунтах. Він призначений для збору і видалення за межі будівлі забруднених стоків.

Приямок виготовляється з непроникних матеріалів, встановлюється під статевим настилом і з’єднується з приймачем нечистот похилою трубою, що забезпечує вільне стікання рідини.

На відміну він дренажного колодязя, розташованого на свіжому повітрі, каналізаційний приямок може погано пахнути. Для обмеження проникнення в баню сторонніх неприємних запахів в конструкції приямка передбачається водяний затвор.

Він виконується таким чином:

  • Введення в приямок зливної труби розміщується на відстані 9-12 см від її дна.
  • Під трубою встановлюється пластина без кріплення її знизу.
  • Між дном приямка і пластиною залишається відстань 4-6 см для утворення порожнини водяного затвора.

Септик для санвузлів лазні

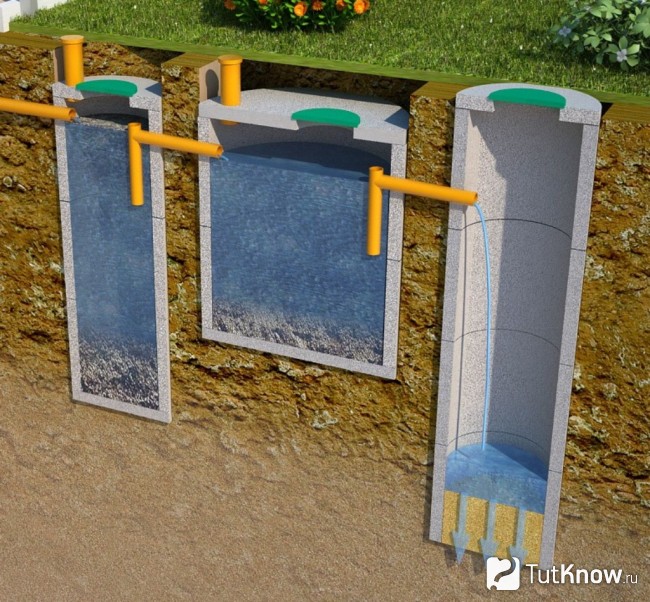

Схема септика для лазні

Гігієнічні норми банних споруд вимагають пристрою септиків при плануванні санвузлів. Для виготовлення такої конструкції необхідно:

  • Викопати невеликий котлован і забетонувати його стіни. Дно виїмки повинно містити пісок або гравій.
  • Встановити в отриманому приямку дві ємності, стінки однією з яких виконуються з перфорацією (отворами). Для такої мети можна використовувати тару з пластику.
  • З’єднати судини трубою ПВХ.
  • До неперфоровані ємності підвести з лазні трубу для стоку нечистот.
  • Встановити на септик перекриття і забезпечити його кришкою.
  • Кришка забезпечується трубою, що з’єднує внутрішній простір септика з атмосферою. Вона служить для припливу кисню, що забезпечує життєздатність бактерій, що переробляють нечистоти.

Працює септик так: під впливом анаеробних бактерій відходи людської життєдіяльності розкладаються в першому резервуарі, а з другого судини надходять у грунт, очищаючись в шарах дренажу підстави септика. При достатньому його обсязі асенізатори не знадобляться. Незважаючи на те, що пристрій септика вимагає багато часу і матеріальних вкладень, отримана система буде оптимальною у співвідношенні ціни та якості.

Труби для облаштування каналізації в лазні

Каналізаційні труби для лазні

Для влаштування каналізації не рекомендується використовувати дерев’яні короби або металеві труби. Матеріал їх виготовлення піддається швидкому гниттю і корозії у вологих умовах. Доцільним буде застосування труб з пластику або чавуну. Для транспортування стічної води при влаштуванні каналізації для лазні добре підходять міцні поліетиленові труби. Їх кріплення дозволять підключити до системи не тільки парилку і мийне відділення лазні, але і санвузол.

Доставка стоків у приймальні пристрої проводиться по трубах діаметром 100 мм, а внутрішня розводка каналізації в лазні виконується із труби діаметром 50 мм. Трапи, службовці водяними затворами, виготовляються з нержавіючої сталі. Вони встановлюються в парилці і мийному відділенні лазні.

Крім труб для монтажу системи знадобляться фітинги — з’єднувальні елементи, які підбираються індивідуально у відповідності з проектом або схемою каналізації в лазні. Набір деталей включає: трійники, коліна, муфти, перехідники, ущільнювачі, компенсатори і сифони. Всі вони служать для стикування труб, виконання їх розведення і підключення приладів. Додаткова міцність кріплень забезпечується застосуванням сантехнічних вологостійких герметиків.

Закладка трубопроводів повинна враховувати роботу системи в зимовий період. В іншому випадку замерзання стічних вод може пошкодити в лазні систему каналізації.

Розміщення приймальних трапів в лазні

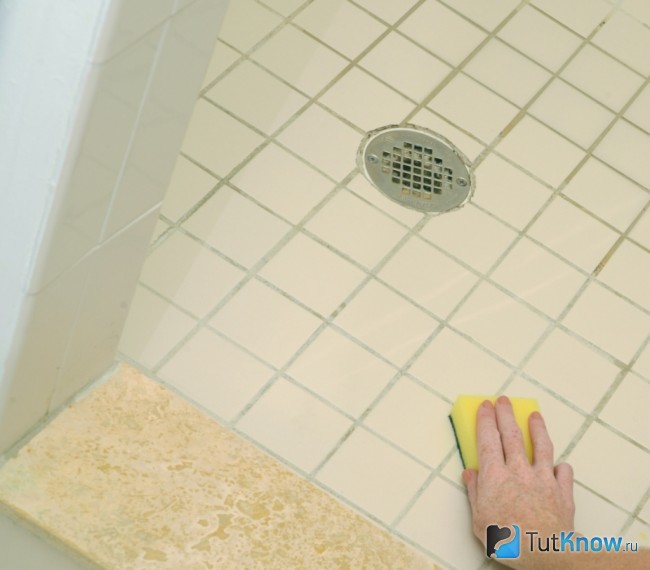

Трап в мийної ванни

Трапи для збору брудної води влаштовуються в підлозі парилки і мийного приміщення лазні. Для видалення стоків з кімнати відпочинку при її вологого прибирання в порозі залишається отвір. Через нього вода переміщується в мийне відділення, обладнане прийомним трапом. Для реалізації такої можливості підлоги в лазні виконуються з невеликим ухилом у напрямку розміщення водозбірників.

Трапи можуть розташовуватися в підлозі приміщення або в приймальному лотку. У першому випадку ухил виконується способом «у конверт». До лотка ухил — загальний для всіх точок покриття. Від попадання крупного сміття у вигляді трісок і листя від віників трапи захищаються дрібновічковими сітками.

Пам’ятайте про необхідність періодичної чистки каналізаційної системи, щоб уникнути її запливання і зниження функціональності.

Як зробити каналізацію для лазні — дивіться на відео:


Сподіваємося, що загальне уявлення про відвід стоків ви отримали та облаштувати каналізацію своїми руками для лазні тепер зможете. Робота займе чимало часу і вимагає певної вправності, але результат цього вартий.
