Заміна динаміка на китайському смартфоні

Вітаю Самодельщиков!
Сьогодні нарешті зважився трохи полагодити свій смартфон, а саме замінити динамік, як я це робив, зараз розповім!

Телефону близько 3-х років, модель китайського смартфона називається Hero 9300+, який вірою і правдою служив мені, але останні пів року динамік практично не працював (хрипів, шумів), спочатку чистив його, й було все нормально, але потім все-таки накрився. Динамік трохи не стандартний, їздити шукати не хотілося, тому вирішив спробувати поставити динамік з іншого телефону, а саме від поламаної Nokia X2-00.

Розібрав свого китайця.

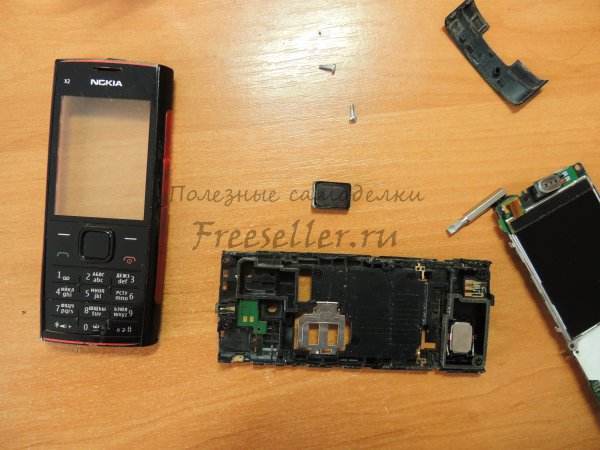

Далі Нокію.

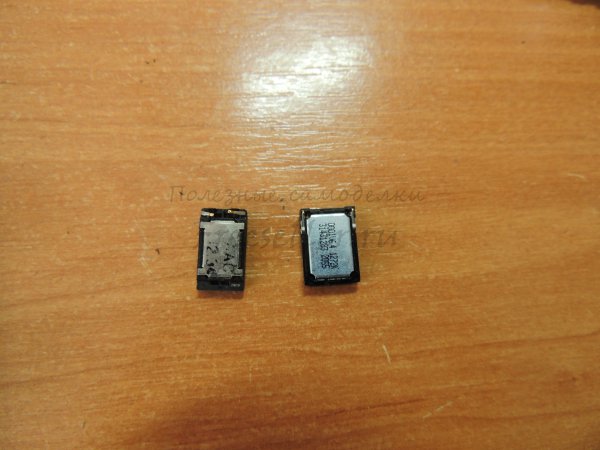

Дістав динаміки, їх Nokia 2 — шт., тому було з чого вибирати, знаходиться зліва від китайця, праворуч від Nokia.

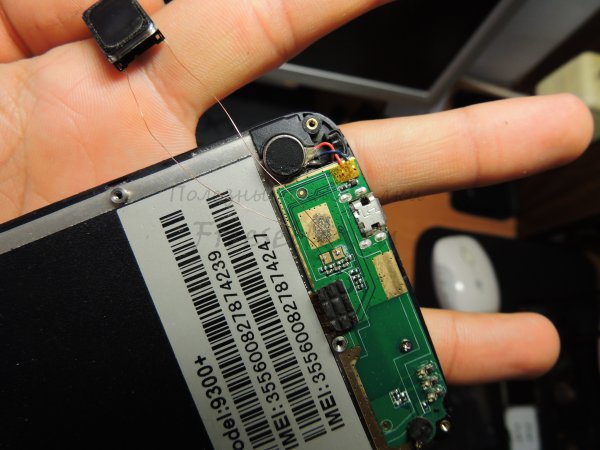

Для початку захотілося перевірити, чи взагалі грати динамік на моєму телефоні, припаяв два проводка до динаміку і два до контакту на телефоні.







Динамік грав, але хрипів, мабуть, так само був поламаний, тому спробував підключити другий динамік, який вже чисто грав, і це мене цілком влаштувало.

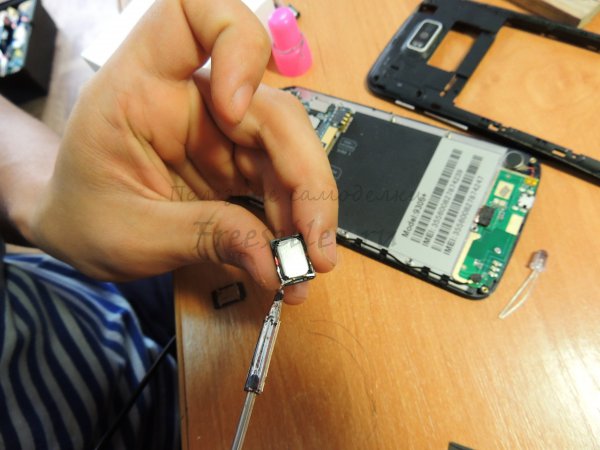

Але так як динаміки були різні, в плані розміщення контактів довелося їх переробляти, від рідного динаміка були взяті вусики.

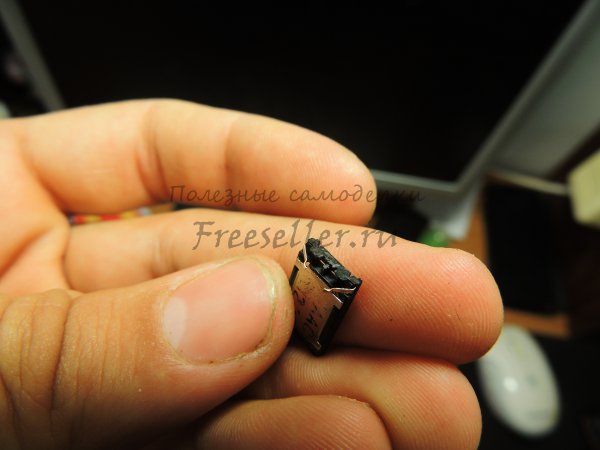

Далі були припаяні до Нокиевскому динаміку, таким ось чином.







Тепер залишалося поставити його на місце рідного динаміка.

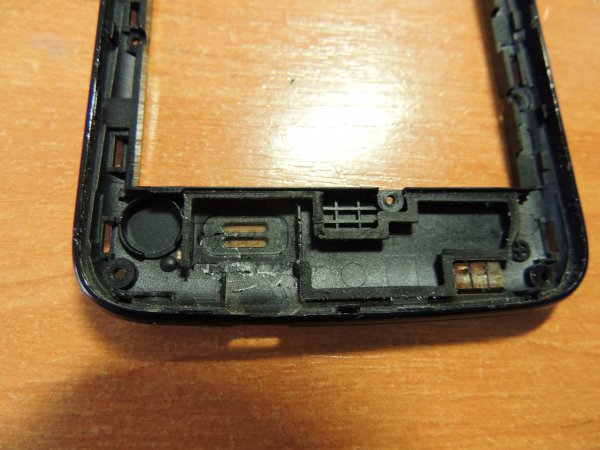

Але динамік від Nokia був трохи ширше і не поміщався в лоток, тому довелося прибрати одну перегородку.

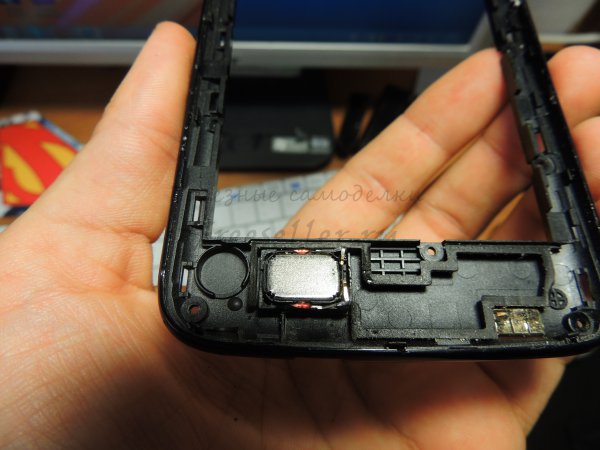

І він міцно став на своє місце.





Далі трішки вигнув вусики вперед так само як на рідному динаміці, щоб лучі відбувався контакт, і зібрав корпус.

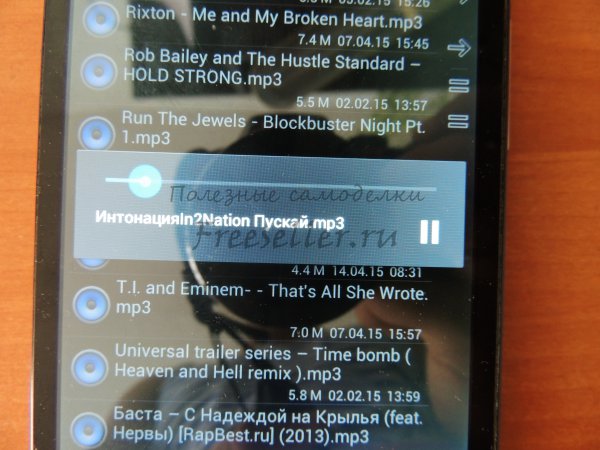

В результаті всіх цих дій, я нарешті чую, що мені хтось дзвонить, і можу послухати музичку як в минулі часи.





Спасибі, за увагу, сподіваюся, ця переробка комусь ще допоможе, і він почує звуки рідної телефону!
