Як зробити приводну зірку з допомогою дрилі і болгарки



Для того що б зробити приводну зірку зовсім не обов’язково мати ЧПУ або інше спец обладнання.

Буває, що не завжди вдається знайти і купити для велосипеда, мопеда або мотоцикла зірку з потрібною кількістю зубів. Пропоную простий і доступний спосіб самостійного виготовлення потрібної зірки. Технологія проста — у програмі Sprocket завантажити потрібно, зробити зірку з потрібною кількістю зубів під певну ланцюг, програма проста і не вимагає особливих знань. Відкриваємо скачаний архів з програмою, в якому крім програми є інструкція як нею користуватися.

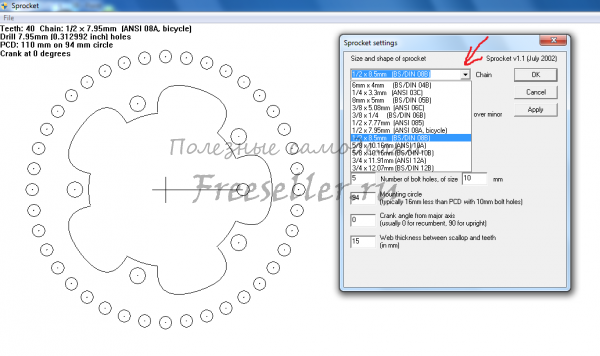

Далі відкриваємо саму програму і в налаштуваннях вибираємо потрібні параметри для вашої зірочки.







Параметри ланцюга зазначені на фото червоною стрілкою можна взяти з цього сайту, а для тих, хто не зрозумів, як це зробити дивіться виготовлення зірки від початку і до кінця у відео.

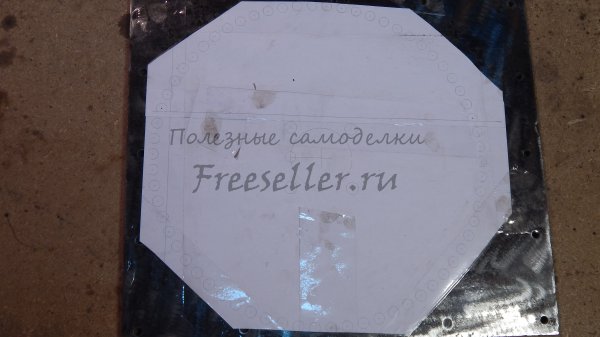

Після того як зірку роздрукували, листи потрібно між собою з’єднати по лінії і приклеїти на метал потрібної товщини. Я робив зірку під мопедную ланцюг, і брав метал товщиною 5,5 мм

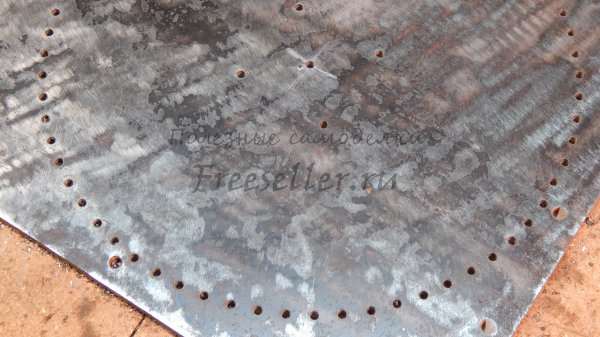

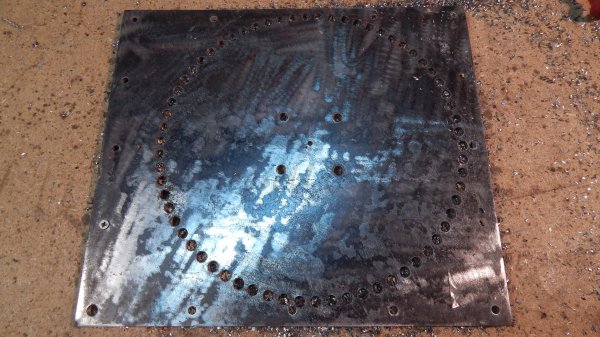

Далі потрібно накернить всі точки для того, щоб при свердлінні не піти в сторону від мітки. Свердлю двома свердлами для точності. Спочатку свердлю свердлом 4 мм, а потім 8,5 мм — таким розміром як ролик ланцюга.

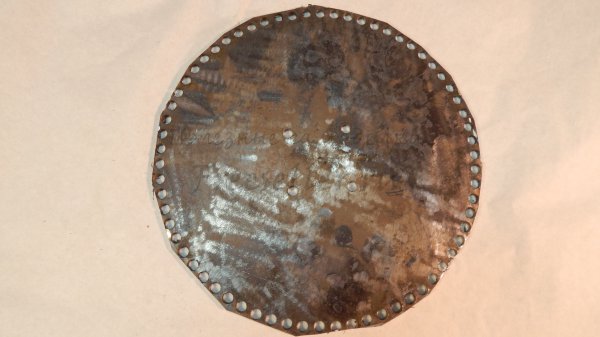

Зайвий метал обрізаю, щоб не заважав.

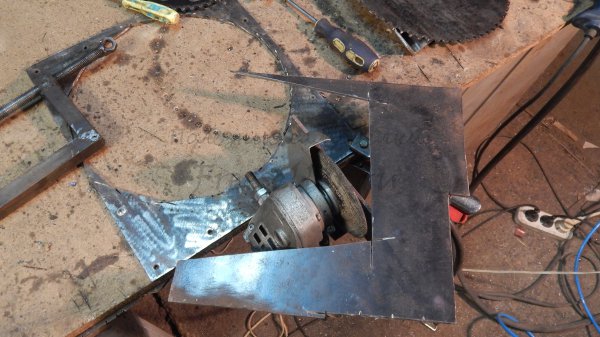

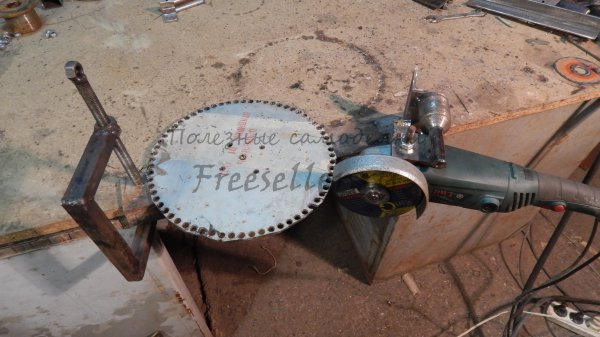

Для того щоб всі зуби були вирізані однаково, я закріплюю зірку і болгарку на одній рейці, а кут, під яким потрібно пиляти дивлюся по заводській зірці з будь-якою кількістю зубів.









Болгарка на шарнірі що дозволяє її піднімати і опускати. Після пропилу з одного боку, зірку перевертаю на інший бік і теж спилюю зайве.





Після цього нам потрібно підрівняти висоту зубців, яку я отмеряю по заводській зірочці, для цього я закріплюю болгарку.









Після того як всі зуби вирівняли по висоті трохи подравниваю їх на болгарці.

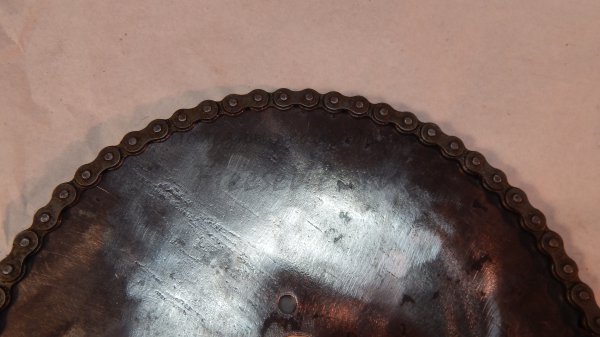

Потім перевіряю, чи нормально сідає ланцюг.

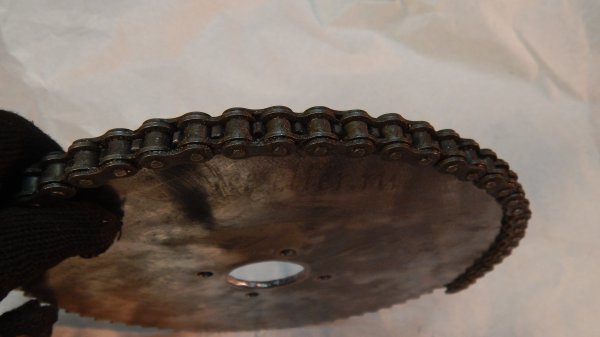

Ланцюг сідає ідеально, і я вирізаю в центрі зірки отвір під вал і трикутники для краси і зменшення ваги. Зірка не потребує термічній обробці, оскільки у великих зірок більше зубів і навантаження на кожен виходить менше.







Весь процес виготовлення зірки дивіться у відео на початку статті.



Спасибі за увагу!
