Профільна труба, розміри якої відповідають ГОСТ, являє собою різновид трубного прокату. Така продукція відрізняється нестандартною формою, що стосується поперечного перерізу. Якщо проводити порівняння з круглими виробами, то поперечний зріз профільної труби може мати форму овалу, квадрата, прямокутника або прямокутника з заокругленими гранями.
Область використання
Профільна труба, розміри якої можуть бути самими різними, призначається не для прокладки трубопроводів, а для каркасних металоконструкцій. Порожниста труба має ту ж твердість, що і суцільнометалевий прут, що вірно в тому випадку, коли розміри профільного вироби еквівалентні габаритами суцільнометалевого прокату. При цьому вага порожнього виробу виявиться на 40% менше порівняно з суцільнометалевим варіантом. Профільна труба, розміри якої дозволяють реалізувати різноманітні проекти, знижує вартість і масу металоконструкцій, залишаючи незмінними габарити і міцність конструкції. Однак подібна економія має місце бути тільки в тому випадку, коли в ході виготовлення профільних виробів контролюються габарити.
Залежність розмірів профільної труби
Профільна труба, розміри якої визначаються трьома параметрами, серед яких ширина, висота і товщина стінок, може бути виготовлена за певним способом. У промисловому виробництві існують три технологічних процесу виготовлення описуваного трубного прокату, серед них: гаряча деформація, холодна деформація, а також формування профілю з подальшим зварюванням стиків. Технологічний процес впливає на спосіб калібрування, товщину стінки і інші розміри труб.
Розмір гарячекатаних виробів

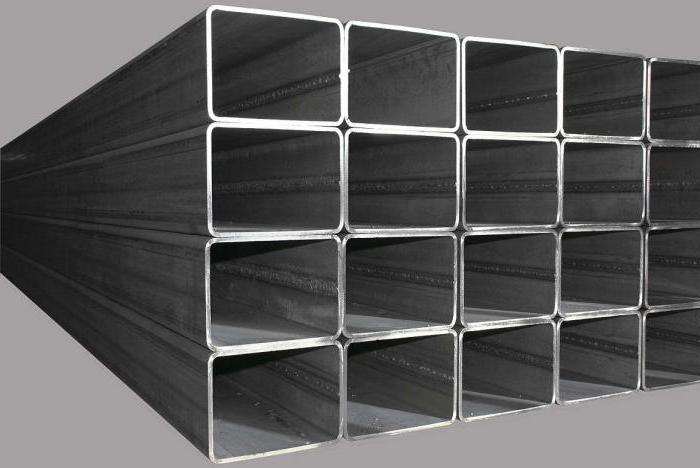

Профільна труба, фото якої можна розглянути у статті, може бути виготовлена методом, який передбачає горячекатаную технології. Матеріал розігрівається для підвищення пластичності, при цьому знаходить форму гільзи або склянки. Прокочується формувальними вальцями для перетворення вироби з круглим перерізом у трубу з певним профілем. Напівфабрикат надходить у формувальний прес, який транспортує круглу трубу в прямокутну, овальну або квадратну. Після заготівля охолоджується, прокочується по вальців. Якщо в ході виробництва була отримана профільна квадратна труба, фото якої представлені в статті, то розміри перерізу не можуть виявитися менше 60 міліметрів. Якщо розглядати сортамент прямокутних виробів, які визначаються ГОСТ 8645-68, то подібних типорозмірів буде близько 20. Таку ж кількість розмірів містить ГОСТ 8639-82.
Останні з названих державних стандартів визначають розміри виробів з квадратним профілем. В обох випадках габарити перерізу змінюються від 60 x 60 до 230 х 100 міліметрів. Однак гарячекатані труби з квадратним профілем передбачають інший межа розмірів перерізу. В даному випадку це квадрат зі стороною в 180 міліметрів. Якщо труба профільна прямокутна була зроблена методом гарячого деформування, то наступний параметр, на який впливає технологія – це товщина стінки. При цьому труба може бути квадратної або прямокутної, а згаданий параметр не повинен бути менше 4 міліметрів. Що стосується максимальної товщини по ГОСТ 8639-82, то вона становить 14 міліметрів.
Довжина профільної труби

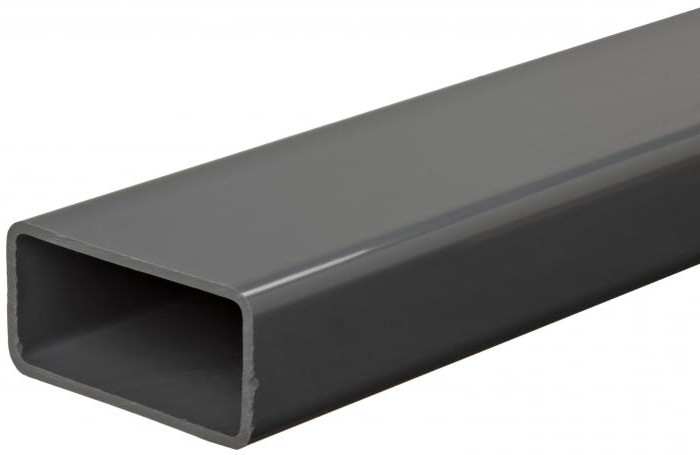

Труба профільна прямокутна може мати різну довжину. При цьому дана цифра може бути мірної, що передбачає рівність певного відрізку, або немірної, що передбачає знаходження параметрів в межах відрізка. І не суть важливо, якою формою стане володіти кінцевий продукт, розміри виробу від цього не будуть змінюватися. Мінімальна еквівалентна довжина 4 м, тоді як максимальне значення дорівнює 12,5 метра.
Розміри холоднокатаних труб
Сталева профільна труба може бути виготовлений за технологією холодного деформування. В результаті вдається отримати виріб, який володіє більш тонкими характеристиками в порівнянні з гарячекатаним варіантом. Головні характеристики, які визначають властивості даного продукту, це діаметр і товщина стінки. Габарити перерізу за Гостом не можуть бути менше 10 міліметрів. Найбільший розмір межі не перевищує 120 міліметрів. Таким чином, холоднокатана сталева профільна труба не може володіти профілем, розміри якого менше 10х10 міліметрів. Найбільший розмір перерізу такої труби становить 120х120 міліметрів. Під цей стандарт підходять 17 типорозмірів, які належать ГОСТ 8639-82 а, а також 16 типорозмірів, що відносяться до ГОСТ 8645-68.
Труба профільна оцинкована холоднокатана володіє товщиною стінки від 1 міліметра до 8 міліметрів. Вибір таких виробів виправданий у тому випадку, якщо є необхідність у виробі, яке позбавлене швів і має тонкі стінки. Довжина таких труб, які виконані у вигляді мірних відрізків, змінюється в межах від 4, 5 до 11 див. А довжина холоднокатаних виробів, виготовлених у вигляді мірних відрізків, варіюється від 1,5 до 9 метрів.
Розміри профільних труб зварних
Труба профільна оцинкована може бути зварний. При цьому на першому етапі формується листова мірна заготовка, яка відділяється від сталевого листа. Далі заготовки формуються гнуті елементи, а після виконується зварювання шва. В процесі використовується інертний газ або індукційна плавка. У підсумку виходить труба профільна, ціна якої буде вказано нижче. Її фізичні властивості майже не відрізняються від характеристик, якими володіють безшовні вироби. Високоякісний шов здатний послабити жорсткість виробу всього на 10%. Зниження жорсткість дає можливість виготовити виріб, стінки якого можуть мати товщину в межах від 1 до 5 міліметрів. Габарити при цьому можуть варіюватися від 10х10 до 100х100 міліметрів.
Довжина зварної профільної труби
Профільна труба 40*40, а також виріб з іншим перерізом можуть мати мірну і не мірну довжину. У першому випадку довжина вкладається в межах від 5 до 9 метрів. У другому – цифра може змінюватися від 1,5 до 9 метрів.
Овальні труби з овальним перетином

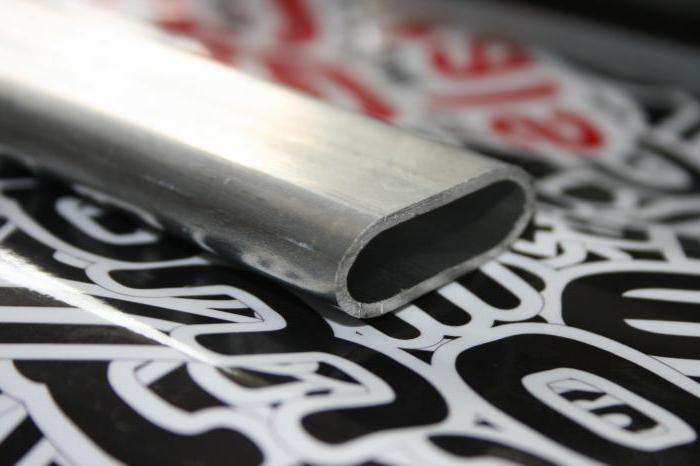

Крім квадратних і прямокутних виробів, за допомогою зварювального виробництва є можливість виготовити овальні труби. Їх розміри визначаються ГОСТ 8642-68. Згідно з даним документом, у продажу можна зустріти труби, розміри яких змінюються від 16х10 до 90х32 міліметра. Товщина стінки у такого виробу не більше 2,5 міліметра, що стосується мінімального значення, то вона дорівнює 1 міліметру.
Вартість профільної труби квадратного перетину
Якщо цікавить труба профільна, ціна даного виробу вас повинна зацікавити. За один погонний метр труби, квадратного перерізу зі стороною 15 міліметрів доведеться заплатити 94 рубля. Вага 1 погонного метра при цьому становить 0,57 кілограма. Якщо мова йде про більш значному перерізі в 20х20, за нього доведеться заплатити 147 рублів/погонний метр. Товщина стінки складе 1,5 міліметра, вага погонного метра еквівалентний 0,95 кг. Профільна труба 40*40 при товщині стінки в 1,5 міліметра варто 296 рублів за погонний метр. При збільшенні стінки до 2 міліметрів ціна підвищується до 377 рублів. Один погонний метр при цьому важить 2, 6 кілограма. Це може бути важливо при замовленні транспорту.
Труба профільна прямокутного перерізу 60х40 варто 344 рубля за погонний метр, що вірно при товщині стінки в 1, 5 міліметра. Збільшення останнього параметра до 2 міліметрів підвищує вартість до 493 рублів. Виріб квадратного перерізу 100 x 100 варто 1377 рублів за погонний метр. Товщина стінки складає 3 міліметри. Труба прямокутного перерізу 100х50 зі стінки 3 міліметри варто 1007 рублів за погонний метр. Ви можете підібрати для себе вироби, розміри яких відповідають цілям. У продажу представлено безліч труб профільного перетину, які володіють різною довжиною, а також товщиною стінки.
Необхідність контролювання розмірів профільних труб
Споживачі досить часто задаються питанням про те, чому такі важливі розміри профільних виробів, які виготовляються за державним стандартам. Відповіддю на це питання служить приклад використання – такі труби застосовуються в навантажуємо каркасах, тому навіть незначне відхилення за розмірами перерізу здатне вплинути на кінцеву міцність металоконструкції. Вироби, габарити якого не відповідають державним стандартам, можна назвати небезпечними, оскільки їх використання може призвести до негативних наслідків за типом поломки всієї конструкції.
