Схема монтажу електропроводки в лазні своїми руками, матеріали та поради

При купівлі устрій/матеріалів кожен забудовник керується власними критеріями. Комусь важлива вартість, кого цікавить можливість все зробити своїми руками і заощадити на цьому. Думки різні, в тому числі, і найбільш вдалому проектом, і розташуванням споруди на ділянці.

Але про якому б варіанті лазні не йшлося (з деревини, піноблоків, цегли), їх об’єднує загальна специфіка експлуатації, виражається в підвищених (а в окремих приміщеннях, надлишкових) вологості і температурі. У даній статті будуть розглянуті всі нюанси самостійної прокладки електропроводки в лазні з урахуванням цих особливостей.

Основні правила монтажу

  • Всі лінії прокладаються тільки відкритим способом, в приміщеннях з надмірною вологістю (мийних, парних) – по найкоротшому шляху.
  • В бані повинна бути передбачена установка не тільки захисних автоматів (АВ), але і ПЗВ.
  • Елементи схеми підбираються по класу захисту, не менше: для освітлювальних приладів – IP-54, для інших – IP-44.
  • Якщо лазня зводиться з легкозаймистих матеріалів, а електропроводка закладається в пластикові кабель-канали, то під останні (при їх фіксації на основі) варто підкладати смуги з азбестового полотна (листа). Те ж стосується і кріплення розеток, вимикачів на деревині.

  • Рекомендована марка кабелю для внутрішньої електропроводки – ВВГнг-LS або аналогічні (наприклад, NYMнг-LS), не менше 1,5 «квадрата». Але це тільки для світильників (вимикачів). Для розеток – 2,5. Якщо підключається ел/піч або інший прилад, то робиться перерахунок перетинів з поправкою на їх потужність. При цьому для них встановлені окремі «гілки».
  • Як і в житловому будові, в лазні робиться розводка електропроводки по приміщеннях. Крім того, освітлювальні і силові лінії прокладаються окремо.
  • Для кожного потужного приладу – свої власні АВ і ПЗВ.
  • В лазні, з урахуванням підвищеної вогкості, обов’язково повинно бути облаштовано заземлення та блискавкозахист.

Все інше (відстані від стелі, підлоги, стін тощо) – згідно з ПУЕ.

Схема електропроводки в лазні

В принципі, вона нічим не відрізняється від тих, які складаються для приватних будинків або квартир. А так як вона розробляється індивідуально для кожного об’єкта, то досить навести лише декілька варіантів електропроводки в лазні. Конкретну схему читачеві доведеться складати самостійно, як і монтувати її.

Що забороняється

  • Монтувати «приховану» електропроводку.

На деяких тематичних сайтах зустрічаються поради щодо її прокладці під штукатурним шаром. Доцільність таких рекомендацій сумнівна. По-перше, є загальні правила. По-друге, прокладка ведеться тільки в гофре (пластикової) або коробах. Якою ж товщини в цьому випадку повинна бути штукатурка?

  • Тягнути електропроводку над піччю.
  • Розміщувати елементи ел/схеми (автомати, розетки тощо) парної та мийної, проводу (кабелю) – прокладати в трубах (гофре) з металу.
  • Використовувати які-небудь з’єднання (наприклад, спайки, скрутки), крім клемних.

Корисні поради

Якщо лазня тільки будується, і в ній передбачено кілька приміщень, в тому числі, і підсобних, то слід відразу закладати відповідний кабель з жилами близько 16 «квадратів». Можливо, через деякий час прийде думка встановити (замінити на більш потужну модель ел/піч, пральну машинку і так далі. Тому доцільно при прокладці електропроводки орієнтуватися на перспективу.

Распред/щиток (вступної) монтується з урахуванням наступних вимог:

  • місце установки повинне добре освітлюватися, причому природно (через вікно або двері);
  • щиток повинен добре провітрюватися;
  • доступ до нього абсолютно вільний.

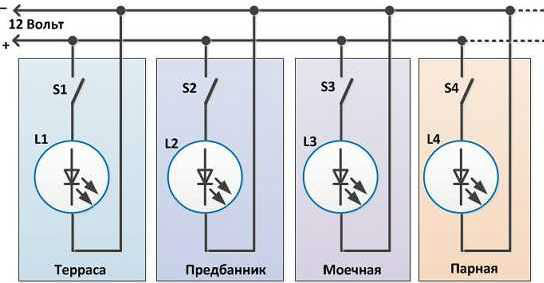

Для забезпечення висвітлення в лазні доцільно відповідні лінії електропроводки підключати через понижуючий Тр (на 12, 24 або 36 В).

Це знизить ризик ураження ел/струмом.
