Як навчитися працювати в Автокад 2014, 2015?

Зміст:

  • Загальні відомості про роботу з Автокад
  • Інтерфейс програми «Автокад» 2014/2015
  • Як розташовуються основні елементи інтерфейсу Autocad 2014?
  • Навчання роботі в Автокад з азів
  • Відео про те, як навчитися працювати в Автокад самостійно
  • Як навчитися креслити в Автокад?
  • Автоматизоване креслення та проектування з
    використанням комп’ютера перекладається з англійської, як AutoCad. З’явилася ця програма ще в
    початку 90-х років, однак, і на даний час вона працює на однакових
    засадах. В більш нових версіях більше додаткових функцій, які доповнюють і
    поліпшують механізми старих версій.

    Загальні відомості про роботу з Автокад

    Виконання креслень, проектування схем, конструкцій,
    підготовка технологічних документів і специфікацій можливо спроектувати в Автокад.
    Як працювати в цій програмі?

  • Спочатку необхідно встановити Автокад на комп’ютер.
    Існує багато версій Автокад, проте, все ж, рекомендується використовувати
    останню русифіковану версію.
  • Далі потрібно вибрати проект, з яким планується
    працювати. Звичайно, можна використовувати спеціальні підручники з проектування,
    однак, робота над власним проектом допоможе швидше навчитися креслити.
  • Зазвичай, відкриваючи програму, з’являється вікно, яке і
    є полем для креслення. За замовчуванням відкритого файлу присвоюється ім’я
    «Креслення 1.dwg». Йому
    краще дати ім’я свого проекту – для цього з меню «Файл» потрібно вибрати
    вкладку «Зберегти як», вибрати папку, в якій буде зберігатися файл. Для
    креслень краще всього, звичайно, завести окрему папку.
  • Тепер слід уважно вивчити меню програми.
    Задайте типи ліній, якими плануєте намалювати креслення. Вибрати лінії можна
    у меню «Формат» в пункті «Шар». Тепер можна спробувати створювати шари,
    задаючи кольору, товщину і колір лінії. У подальшому процесі роботи такі навички
    допоможуть краще орієнтуватися в розмірних лініях.
  • Інтерфейс програми «Автокад» 2014/2015

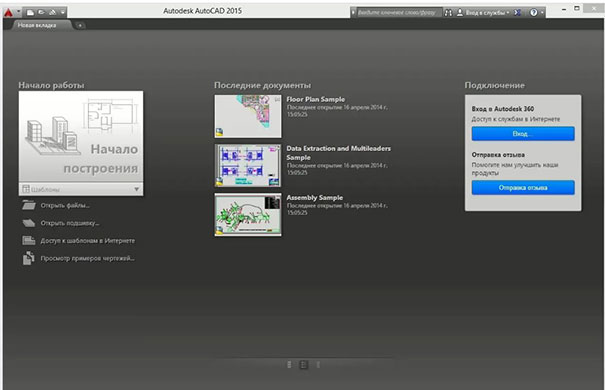

    Після того як програма буде відкрита, у версії 2015
    року з’явиться вікно привітання і вкладка складається з трьох вертикальних
    панелей:

  • Для того щоб почати роботу, необхідно в першому вікні
    клікніть по зображенню «Початок побудови», у результаті чого відкриється новий
    файл. У списку внизу виберіть шаблон. Слід зазначити, що шаблонacadiso.dwt має
    основну одиницю виміру — мм, а шаблон acad.dwt —дюйми, тому краще використовувати
    перший шаблон.
  • Друга колонка містить останні документи, які
    відкривалися.
  • Права колонка містить розділи «Повідомлення» (де можна
    завантажувати та встановлювати оновлення Автокад) і «Підключення» (у цьому розділі
    можна увійти в хмарну систему Autodesk 360).
  • Тепер потрібно натиснути на початок побудови і перейти до
    розгляду основних елементів інтерфейсу програми.

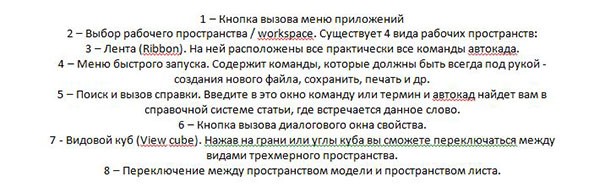

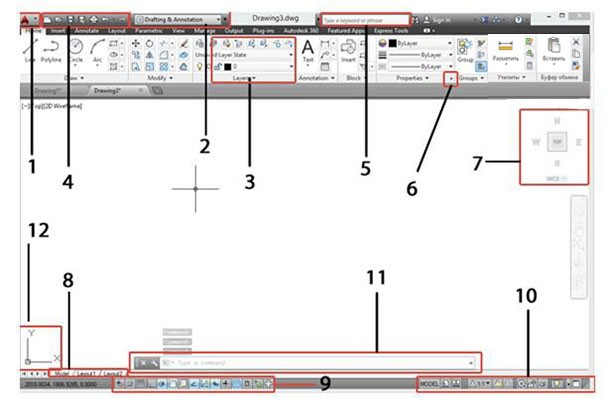

    Як розташовуються основні елементи інтерфейсу Autocad 2014?

    Для того щоб краще зрозуміти, як працювати в Автокад
    2014, необхідно ознайомитися з розташуванням основних елементів програми.

  • Меню додатків — Якщо натиснути на червону піраміду,
    спливаюче меню з командами для роботи з файлами. Тут можна зберегти,
    відкрити файл, експортувати її в інші формати і т. д. Крім цього, в меню
    додатків є списки з останніми документами і рядок пошуку.
  • Панель швидкого доступу розташована вгорі екрану і
    містить команди, які найчастіше використовуються. Цю панель дуже легко
    налаштовувати, для налаштування слід натиснути правою клавішею миші на будь —
    команді, вибрати і додати її в панелі швидкого доступу. Це дозволить, при
    необхідності, швидко і легко використовувати команду.
  • Файлові вкладки дозволяють переходити від одного до креслення
    іншому.
  • Стрічка. Це головний елемент інтерфейсу програми. Вона
    дозволяє отримати візуальний доступ до відкриття команд. Вид стрічки можна
    змінювати.
  • Виклик довідкової системи Автокад і вікно пошуку.
  • Декартова система координат XY. Оскільки Автокад є векторним
    редактором, то всі примітиви визначаються на основі його координат у
    просторі. Якщо включити ізометричну проекцію, система координат стане
    тривимірної завдяки додаванню осі Z.
  • Простір моделі та листа — перемикаються за допомогою
    цієї панелі.
  • Командний рядок — введення команд, опцій, системних
    змінних. Крім цього, командний рядок — це засіб зворотного зв’язку,
    надсилає повідомлення та запити користувачеві по командам, які виконуються.
    Кожен просунутий користувач користується для виклику команд саме цієї
    рядком.
  • Рядок стану відображає різні геометричні
    режими, що полегшують побудову і налаштування зовнішнього вигляду простору моделі.
    При включенні режиму з’являється синя підсвітка, в той час як при вимиканні
    — сіра.
  • Панель навігації, за допомогою якої креслення переміщуються
    по простору, повертається поточний вигляд у тривимірному просторі та
    вибираються масштаби відображаються об’єктів.
  • Видовий куб. Цей інструмент дозволяє перемикатися
    між изометрическим і ортогональним видом допомогою кліків на гранях,
    стрілках або кутах куба.
  • Хмарна система Autodesk 360.
  • Навчання роботі в Автокад з азів

    Ознайомившись з інтерфейсом Автокад, можна приступати до
    виконання проекту. Як працювати в програмі Автокад?

  • Для початку накидайте креслення на папері, і далі,
    покроково, можна переводити його в електронний вигляд (на перших етапах це допоможе
    вам освоїтися з програмою). Для зручності рекомендується включити функцію
    «ОРТО», яка знаходиться на нижній панелі інструментів прив’язки.
  • На панелі малювання знаходиться основна команда «Відрізок»,
    яка використовується в роботі найчастіше у зв’язку з тим, що практично всі
    креслення складаються з відрізків ліній. Для того щоб створити відрізок, потрібно натиснути
    на іконку, на якій зображено відрізок, перемістити курсор на креслення і
    клацнути лівою клавішею миші. Так створюється початок відрізка. Після цього можна
    провести курсор у будь-яку сторону, ще раз клацнути мишею, в результаті чого
    позначиться кінець відрізка.
  • Тепер можна спробувати підвести курсор до будь-якій точці
    відрізка. Зазвичай в програмі курсор зображується у вигляді перехрестя, але при підведенні
    його до області відрізка, будуть з’являтися значки прив’язок. Використовуючи ці значки,
    можна побудувати як перпендикулярний, так і паралельний відрізок, на кінцевих
    точках яких також будуть зображені прив’язки під назвою «Конточка». Для
    скасування команди «Відрізок» необхідно натиснути клавішу «Esc».
  • Тепер можна приступати до креслення іншого типу ліній.
    Для цього використовується також панель інструментів з командами. При використанні
    команди «Правка» можна здійснювати редагування, дзеркальне відображення,
    подовження або вкорочення відрізків.
  • Використовуючи меню «Розміри» можна нанести на креслення розміри,
    які найчастіше бувають лінійними.
  • Якщо виникає будь-яке питання, можна використовувати довідку
    програми, яка детально роз’яснює, як навчитися працювати в Автокад.
  • Відео про те, як навчитися працювати в Автокад самостійно

    Як працювати в Автокад 2014


    Як навчитися креслити в Автокад?

    Для освоєння будь-якої комп’ютерної програми необхідна
    концентрація уваги і зосередження на поставленому завданні. Для того щоб
    зрозуміти, як працювати в Автокад 2015, необхідно ознайомитися з основними
    принципами виконання креслень, складання планів і створення тривимірних
    моделей об’єктів.

    Для роботи потрібна програма Автокад і підключення до
    мережі Інтернет:

    Об’єктна прив’язка

    Для того щоб правильно визначити середину лінії,
    розділити її навпіл, провести перпендикулярну лінію до цієї точки, використовується
    режим об’єктної прив’язки, режим якої може бути як поточний, так і разовий.

    У разовому режимі можна вказати положення точки (разово).

    В поточному — режим прив’язки буде працювати, поки його не
    відключить користувач.

    Разову прив’язку можна викликати, використавши наступну
    панель, яка знаходиться в пункті «Сервіс»:

    Крім цього, режим об’єктної прив’язки викликається при
    допомогою контекстного меню клацанням правої клавіші миші та, утримуючи кнопку Shift:

    Точку можна позначити маркером, який відповідає
    обраному режиму. На малюнку показана середина відрізка, яка виділена
    зеленим трикутником:

    Ліміти креслення в Автокад

    Для виклику команди «Ліміти» клацніть по пункту «Формат» і
    виберіть «Ліміти креслення»:

    Ліміти задаються за допомогою двох пар точок, які
    обмежують область креслення. Ліміти для простору аркуша можна вибирати
    відповідно до загальноприйнятих форматами паперу (А1, А2 і т. д.)

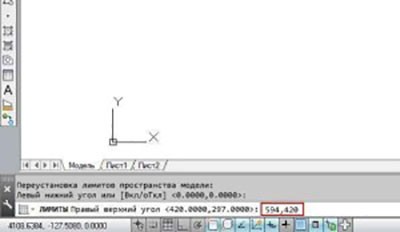

    Координати нижнього лівого кута у командному рядку — x =0 і y=0:

    Для того щоб підтвердити дані координати, необхідно
    натиснути Enter. Так, наприклад, якщо потрібні
    координати для формату А3, то необхідно просто підтвердити координати, натиснувши
    Enter, а якщо потрібні координати для іншого формату, то вводяться інші
    координати, наприклад, А2 (594, 420):

    При розпечатуванні креслення лист буде мати заданий
    формат з необхідними розмірами.

    А Ви вмієте працювати в Автокад? Де і як Ви цього навчилися? Розкажіть про це в коментарях.
