Дерев’яно-балкові перекриття – як зробити правильно?

?

Дерев’яно-балкові перекриття – як зробити правильно?

Перекриття – горизонтальні конструкції, що розділяють простір будівлі по висоті. Сьогодні мова піде про перекриття по дерев’яних балках. Зазвичай їх влаштовують у дерев’яних та каркасних будівлях, але нерідко їх використовують і в котеджах з кам’яними стінами.

Такі перекриття – легкі, швидкобудуюємі і недорогі в порівнянні з перекриттями інших типів. Разом з тим вони не позбавлені недоліків.

Посилання по темі: Перекриття будинку – види, конструкції, правильний монтаж і пристрій

Недоліки перекриттів по дерев’яних балках

Насамперед, дерев’яні балки змінюють розміри при коливаннях температури і вологості, що може призводити до їх деформації. Крім того, є небезпека ураження деревини грибком і жукам і-червицями. Щоб звести до мінімуму деформацію і ймовірність гниття балок, має сенс використовувати тільки деревину, висушену до 8-12%.

Для додаткового захисту від гниття проводять обробку антисептиками (біозахисними складами). До недоліків дерев’яних перекриттів відносять також підвищену пожежонебезпечність, у зв’язку з чим зазвичай балки обробляють вогнезахисними складами.

Економічний варіант перекриттів – по балках товщиною 50-80 мм і висотою 200-300 мм, виготовленим з неклеєною деревини (зазвичай хвойних порід). Нерідко, щоб уникнути бічних деформацій широкі балки зміцнюють дерев’яними розпірками. Біля опор такого типу цілий ряд недоліків.

Насамперед такі балки мають високий рівень вологості, що обертається помітним зміною їх геометрії в процесі експлуатації будівлі.

Крім того, в них можуть бути приховані вади, що знижують їх несучу здатність.

Нарешті, розмір прольоту, який може перекрити неклеєна балка максимального перетину, не перевищує 6 м, що часто мало. До того ж крок подібних опор буде порівняно невеликим (наприклад, у випадку прольоту довжиною 4,5 м при використанні самої ходової дошки розміром 50 х 200 мм крок зазвичай становить 500 мм між осями дощок), що також можна віднести до їх мінусів. Всіх цих недоліків позбавлені більш міцні, але і більш дорогі балки – у вигляді дощок-ламелей (без вад), склеєних між собою.

Розміри перерізу стандартних клеєних опор коливаються від 140 х 50 до 200 * 200 мм, але при необхідності їх перетин може бути збільшено.

Балками даного типу, розмір яких не створює труднощі для транспортування, можна перекрити проліт до 12 м.

Переріз і крок розміщення балок перекриття

Переріз і крок розміщення балок перекриття – взаємозалежні параметри, їх вибирають виходячи з довжини прольоту, передбачуваного навантаження на перекриття, зручності заповнення простору між опорами звуко — або теплоізоляційним матеріалом необхідних розмірів. Зазвичай балки укладають паралельно короткої стіни приміщення.

Читайте також: Аркове перекриття своїми руками

Кріплення балок

Для закріплення балок на стінах з бруса або колоди використовують кілька рішень. Перше – заглиблення торцевих частин не менш ніж на 70 мм в пази, вирізані на стінах (іноді паз заповнюють ізоляційним матеріалом, щоб виключити появу скрипу). Практикують також з’єднання типу «ластівчин хвіст» і ін Якщо закріплення балки передбачає подрубки її кінців, то варто мати на увазі: згідно СНиП II-25-80 «Дерев’яні конструкції», допустима підрублювання не більше 14 висоти балки. Ще один спосіб з’єднання: з допомогою спеціальних опор з оцинкованої сталі (хомутів, кронштейнів, куточків тощо).

Їх плюс в технологічності та швидкості монтажу.

Бувають опори з відкритим і прихованим кріпленням. Останні застосовують тоді, коли балки повинні бути видні в інтер’єрі (приклад такого кріплення – Т-подібна пластина, довгим плечем входить у паз, зроблений у торці балок). До опори балку фіксують металевими саморізами, а саму опору приєднують до стіни металевими саморізами або шурупами глухарями великого перерізу.

У кам’яних огороджувальних стінах для закріплення дерев’яної балки ще на стадії їх зведення створюють так зване гніздо, в яке і вставляють балку.

Глибина укладання опори – не менше 150 мм. Кінець балки ретельно обробляють анти -септичними складами і підрізують під кутом, щоб її торець не насичується вологою. Притому для відділення деревини від каменя кінець балки обертають гідроізоляційним матеріалом (найчастіше руберойдом або пергаміном в два шари), залишаючи торець відкритим, щоб не було перешкод для дифузії водяної пари з деревини.

Балку зазвичай укладають на антисептированный дерев’яний накат, закріплений у гнізді поверх шару гідроізоляції, механічно фіксуючи до нього. Згідно з вимогами вищезгаданого СНиП, не допускається глуха закладення дерев’яних конструкцій на цегляні стіни, а значить, гніздо обов’язково має провітрюватися. Крім того, для запобігання появи в стіні містків холоду його слід заповнити теплоізоляційним матеріалом (наприклад, клоччям), не створюючи притому перешкод для руху повітря.

Конструкція балочного перекриття

Конструкція балочного перекриття буває різною.

Найчастіше простір між балками заповнюють утеплювачем у вигляді плит з кам’яного волокна, які виконують тепло — і звукоізоляційну функцію. Щоб захистити утеплювач від вологи, знизу його закривають пароізоляцією (зазвичай плівкового типу), відсікаючи від водяної пари, що прагне з нижніх приміщень будівлі вгору.

Пароізоляцію або укладають по нижній поверхні балок, або так, щоб вона огибала балки. Зверху утеплювач, як правило, закривають гідроізоляційної плівкою для захисту від вологи, яка може потрапити в нього через пів верхнього приміщення. До нижньої поверхні балок кріплять або безпосередньо підшивку стелі нижнього поверху (наприклад, вагонку), або ту чи іншу підконструкцію для стельового покриття. До верхньої поверхні балок монтують обрешітку (або лаги), за якою влаштовують чорновий, а потім чистову підлогу, або відразу ж чистову підлогу (масивну дошку тощо).

Посилання по темі: Перекриття своїми руками – розрахунок і монтаж

Варіант спирання дерев’яних балок на цегляну стіну

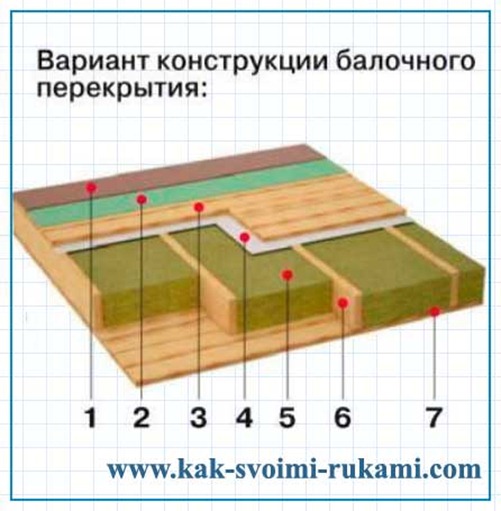

Варіант конструкції балочного перекриття

©Автор: А. Кравець
