Драбина Якова

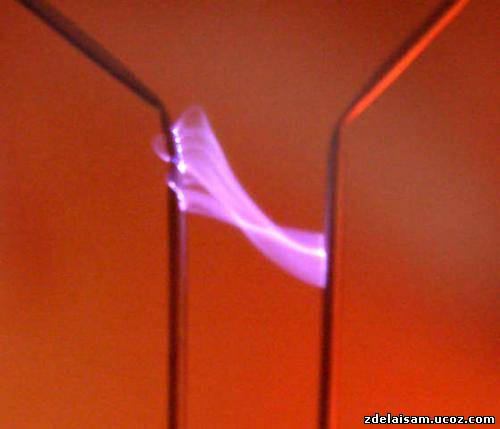

Сходами Іакова — називаються два електроди, розташовані як на малюнку. Вона скоріше всього, є найкрасивішим застосуванням електричної дуги:)))
А працює вона так: у нижній частині електродів виникає дуга, повітря біля неї нагрівається і піднімається вгору, дуга теж піднімається вгору і гасне, потім процес повторюється. Відстань між електродами внизу має відповідати максимальній відстані виникнення дуги, а між електродами нагорі — найбільшій відстані утримання дуги. Сила струму повинна бути не менше 5 мА. Для її живлення ми будемо використовувати перетворювач на строчнике.
ПОПЕРЕДЖЕННЯ!

Ці потоки і напруги смертельні! Ви можете легко пошкодити себе. Ви будуєте цю електричну ланцюг на свій власний страх і ризик. Увага — пожежонебезпечно!
Ось основні правила безпеки:
1. Використовуйте тільки одну руку (помістіть іншу свою руку на Ваші коліна або в кишеню),
2. Черевики обов’язково з изолированой підошвою,
3. Використовуйте дерев’яну палицю або ізольовані плоскогубці, торкаючись або керуючи електричної ланцюгом,
4. Спаюючи, роз’єднайте ланцюг.
5. Уважно прочитайте техніку безпеки!
Техніка безпеки при роботі з електрикою
Правила роботи з електроприладами та проводками:
1. Завжди ставитеся до електроенергії з повагою. Будьте пильні, уважні і, працюючи з електричними пристроями і проведенням, обмірковуйте кожне дію.
2. Перевірте, чи достатньо добре освітлене місце роботи для того, щоб бачити, що ви робите. Часто при ремонтах для освітлення робочого місця доводиться користуватися ліхтарем з батарейкою.
3. Ніколи не торкайтеся декількох оголених проводів голою рукою, навіть якщо ви упевнені, що контур відключений. Може статися так, що помилково контур залишився включеним або включився. Скористайтеся тестером напруги і переконайтеся, що напруги немає.
4. Оголені дроти розташовуйте так, щоб один не міг торкнутися іншого навіть випадково.
5. Роблячи скрутки, з’єднайте дроти і ізолюйте скручування. Тільки після цього приступайте до наступного з’єднання.
6. Ніколи не втручайтеся в проводку під напругою. Завжди відключайте електрика, перш ніж розкрити прилад або електричну арматуру.
7. Не покладайтеся на ізольовані ручки інструменту або електроізоляційні рукавички як захисний засіб від ураження струмом. Вони захищають, але тільки при випадковому зіткненні з оголеним дротом під напругою.
8. Уникайте робіт з електропроводкою і пристроями у вологих місцях. Якщо місце сире, підкладіть під ноги суху дошку і стійте на ній. В якості додаткового захисту надягніть черевики на гумовій підошві.
Замінюючи освітлювальну арматуру, вимкнути освітлення і обережно опустіть освітлювальний прилад. Зніміть кінцеві ковпачки з скруток і доторкніться штекерами до оголених кінців чорного і білого проводів. Якщо лампа загориться, то дроти знаходяться під напругою. Перевіряйте тим ж способом вимикачі та розетки.
9. Перед завершенням ремонту проаналізуйте свої дії, щоб переконатися: ви нічого не забули зробити.
10. Завжди ізолюйте кінці сертифікованими елементами для з’єднання проводів або ізоляційною стрічкою.
Ніколи не користуйтеся канцелярськими клейкими стрічками або будь-яким іншим замінником.
Взагалі, в електриці — струм, який вбиває. Якщо потоки низькі є трохи небезпеки.
У цьому ланцюзі є струми високої напруги, які роблять її значно небезпечною.
65W CFL може поставити 65mA легко (65W/1000v)!
І якщо Ви подивіться на картинку нижче, то побачите, що більше ніж 50mA призводить до летального результату.

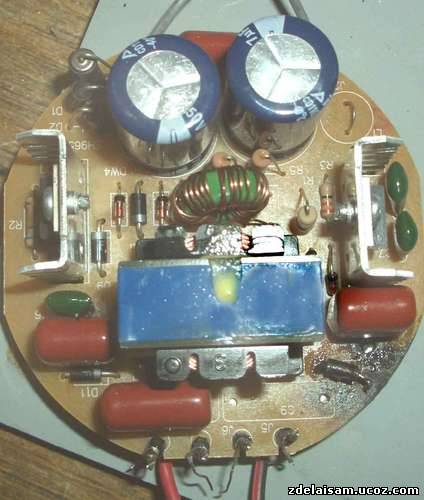

Крок 1. Робота з CFL
CFLs може мати безліч різних форм і розмірів. Взагалі, чим більше споживана потужність тим більша напруга виробляється. Для цього топіка я взяв лампочку на 65 ватт.
У більшості CFLs є схожі риси в роботі)). Всі вони мають 4 дроти, які виходять з них. Дроти знаходяться в парах, і кожна пара з’єднується з ниткою в лампочці.
У CFLs, з якими я стикався, висока напруга на зовнішніх дротах. Ви тільки повинні з’єднати зовнішні дроти з первинної котушкою зворотного ходу трансформатора.

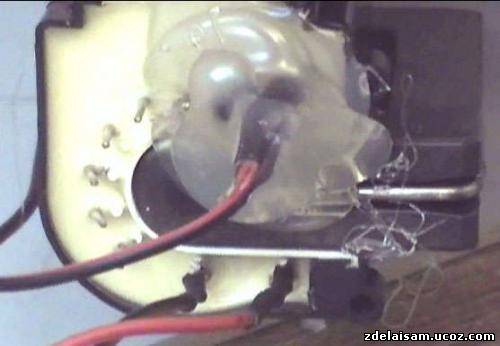

Крок 2. Підготовка трансформатора
Трансформатори зворотного ходу бувають самих різних форм і величини. Виберіть великий.
Проблема з трансформатором зворотного ходу полягає в тому, щоб знайти 3 шпильки з 10-20 шпильок. Одна шпилька буде заземленням високої напруги, інші дві шпильки будуть шпильками первинної котушки, яка з’єднається з CFL.
УВАГА — якщо Ви збираєтеся отримати трансформатор з телевізора або CRT, то вся відповідальність за це лежить на Вас.
Крок 3. Завершальний етап

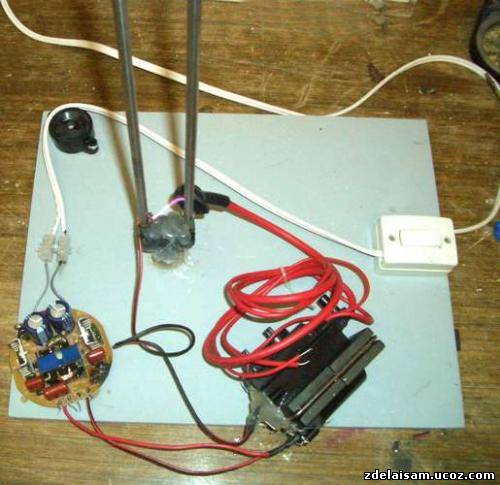

Ось те, на що схожа закінчена модель високої напруги.
Пам’ятайте, це — напруга постійного струму (DC). Якщо Ви потребуєте в високому напруженні AC, Ви повинні видалити вбудований діод або знайти старий трансформатор зворотного ходу, у якого немає вбудованого діода.
Нагадую, слід бути дуже обережними, Ви маєте справу з дуже високими напругами і струмами високої напруги!
Крок 4. Можливі доопрацювання
У перший раз, коли я побудував цю конструкцію, вона негайно запрацювала. Я використовував CFL на 26 ват.
Тоді я вирішив поставити більший CFL, і я все зробив так як і в першій конструкції. Але вона не працювала. Я був розчарований.
Але коли я повторно поєднав флуоресцентну трубу з чотирма проводами, CFL працював знову. Пам’ятаєте, я тільки використав зовнішні дроти і залишав два внутрішніх проводу в спокої.
Таким чином, я помістив резистор на зовнішній провід і внутрішній провід. Конструкція начебто працювала! Але протягом секунд резистор швидко згорів.
Таким чином, я вирішив використовувати конденсатор замість резистора. Конденсатор допускає потоки AC, але блокує DC, в той час як резистор допускає, щоб і потоки AC, і потоки DC проходили через нього. Також конденсатор не нагрівається, тому що він забезпечує низькоомний шлях для потоків AC.
Конденсатор працював довше! А вироблені електричні дуги були дуже великими і товстими.
Ще раз нагадую — спаюючи, роз’єднайте ланцюг.
Зверніть увагу на нижню фото! См. внизу фото (де підходять проводу) — Ланцюг розірваний!!!
Сходами Іакова — один з найкрасивіших і дуже небезпечних експериментів! Удачі!
