Світлодіод горить від однієї батарейки

Тут ми будемо модернізувати мініатюрний ліхтарик-ручку. Там була лампочка розжарювання. У цього ліхтарика було відмічено значне зменшення яскравості світіння лампи розжарювання при підсаджуванні батарей. І природно, низький ККД і термін служби. Але ми все виправимо.
Світлодіод! — Ось вирішення наших проблем. Але поміняти світлодіод це не все. Необхідно зібрати міні перетворювач для світлодіода. У нашому ліхтарі було дві батареї, відповідно перетворювач ми сховаємо в місці замість однієї з батарей.

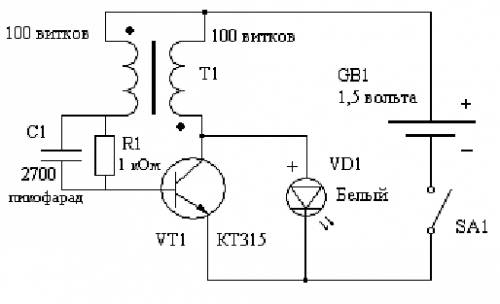

Давайте розглянемо схему.
На схемі зображено генератор — перетворювач. Збудження досягається трансформаторної зв’язком.
У схемі використовувався транзистор КТ315 , сверхяркий світлодіод.
Про трансформаторі поговоримо окремо. Для його виготовлення знадобиться кільце з фериту — орієнтовний розмір 10х6х3 і проникністю близько 1000 HH. Діаметр дроту близько 0,2 мм. На кільце намотуються дві котушки по 20 витків в кожній. Якщо у вас немає кільця, то можна використовувати аналогічний за обсягом матеріалу і циліндр. Тільки доведеться мотати вже 60-100 витків для кожної з котушок. Важливий момент: мотати котушки потрібно в різні сторони. На худий кінець можна використовувати цвях, але великий цвях, та й витків для однієї котушки потрібно вже близько 150. Крім того ККД цвяха значно нижче, ніж у фериту.
Переходимо до справи. Розбираємо ліхтарик. Всі його частини видно як на долоні.
Отже — робимо корпус для нашого перетворювача.
За батарейки робимо циліндр. Його можна виготовити з паперу або використовувати відрізок будь-якої жорсткої трубки з матеріалу, що не проводить ел. струм.
Проробляємо отвори по краях циліндра, обмотуємо його залуженою провідником, пропускаємо в отвори кінці дроту. Фіксуємо обидва кінця, але залишаємо з одного з кінців шматок провідника: щоб можна було приєднати перетворювач до спіралі.
Займемося складанням самого перетворювача. Почнемо з трансформатора, у мене не було кільця з фериту (та воно й не влізла б у ліхтар), тому використовувався циліндр з аналогічного матеріалу — циліндр був вилучений з котушки індуктивності від старого телевізора.
На нього акуратно намотується перша котушка. Витки скріплюються клеєм. У мене залізло близько 60 витків. Потім друга, мотається у зворотний бік. У мене вийшло знову 60 або близько того; точно не вважав – не вийшло намотати акуратно. Закріплюємо клеєм краю.
Збираємо за схемою перетворювач:
Всі розташовується як на малюнку: транзистор, конденсатор, резистор і т. д. Пасивні та активні елементи зібрали, подпаиваем спіраль на циліндрі, котушку. Струм в обмотках котушки повинен йти в різні сторони! Тобто якщо ви мотали всі обмотки в одну сторону, то поміняйте місцями висновки однієї з них, інакше генерація не виникне.
Вийшло таке:
Всі вставляємо всередину, а в якості бічних заглушок і контактів використовуємо гайки.
До однієї з гайок подпаиваем висновки котушки, а до іншої емітер VT1. Приклеюємо.
У Вас вийшло щось схоже на те, що зображено на попередньому малюнку.
Тепер слід виготовити світлодіодну лампочку. Ми вже з вами вже робили подібне, так що не будемо зупинятися.
Один момент: на цоколі повинен бути мінус світлодіода. Інакше нічого не запрацює.
Існував і інший варіант вирішення проблеми. Звичайно, можна створити безпосередньо модуль перетворювача з світлодіодом в одному корпусі. В цьому випадку як ви вже мабуть помітили, потрібно всього два контакту.
Як зрозуміло з малюнка, перетворювач являє собою «замінник» другий батарейки. Але на відміну від неї, він має три точки контакту: з плюсом батарейки, з плюсом світлодіода, і загальним корпусом (через спіраль). Однак, його місце розташування в батарейному відсіку є певним: він повинен контактувати з плюсом світлодіода. Простіше кажучи, послідовність складання на картинці міняти не можна.

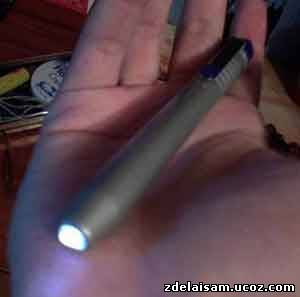

Ліхтарик в роботі:
Такий ліхтар більш економічний і внаслідок відсутності другий батарейки легкий. І головне достоїнство! Всі деталі можна знайти на смітнику!
Удачі!
