Труба сендвіч в лазні

Сендвіч трубаДымоходы сендвіч вважаються кращим варіантом відводу продуктів згоряння печей, особливо в дерев’яних лазнях. Пропонуємо ознайомитися з технологією монтажу двухстенных димових труб і особливостями їх конструкцій.



Димар сендвіч — найбільш простий варіант для самостійного монтажу системи відводу продуктів згоряння. Легкі і компактні елементи конструкції швидко збираються з використанням допоміжних елементів. Зрозуміло, при складанні труби сендвіч для лазні необхідно враховувати ряд моментів.

Загальні вимоги до димоходу в лазні

Монтаж сендвіч димоходу в лазні
На розміри і конструкцію димоходу в лазні з сендвіч труб впливають наступні вимоги:

  • Оптимальна довжина труби від печі до грибка на даху — 5 м.
  • Труба монтується вертикально, без уступів. Допустиме відхилення труби від вертикалі — 30 градусів, при максимальному відхиленні в сторону — 1 метр.
  • Якщо розмір від покрівлі до оголовка труби більше 1,5 м, встановіть розтяжку для фіксації конструкції.
  • Якщо дах покрита легковоспламеняемыми матеріалами, на кінці труби встановіть сітку-іскрогасник з осередками 5×5 мм
  • Труба на скатної покрівлі повинна виступати над коником на 50 див. Труба на плоскому даху повинна розташовуватися вище покрівлі на 1 м.
  • Горизонтальна частина дымотводящего тракту — до 1 м.
  • Місця стиків елементів труби повинні залишатися на увазі, не допускається розташовувати всередині перекриттів, покрівлі.
  • Заборонено розміщення на горищі прочисток, горизонтальних відводів. Труба в горищному приміщенні повинна бути спрямована вгору.

Як вибирати димар сендвіч для лазні

Димова труба сендвіч виготовляється шляхом з’єднання окремих частин димоходу довжиною 1 м. Кожен відрізок конструкції складається з трьох компонентів — внутрішньої і зовнішньої труби з термостійкої прошарком. Для димоходу необхідні також елементи кріплення та допоміжні вироби. Двохстінні димоходи виробляються в багатьох варіантах і відрізняються своїми параметрами — діаметрами, типом ізолятора і його товщиною, матеріалом труб і т. д. Щоб уникнути помилок при виборі елементів сендвіч труби, скористайтеся рекомендаціями.

Визначення січення димової труби для лазні

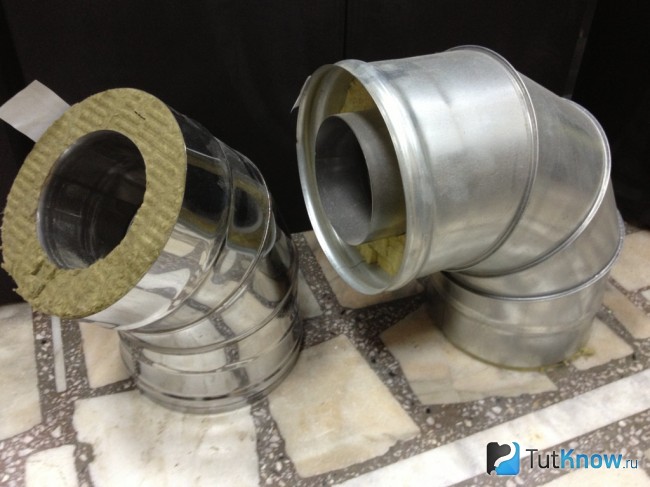

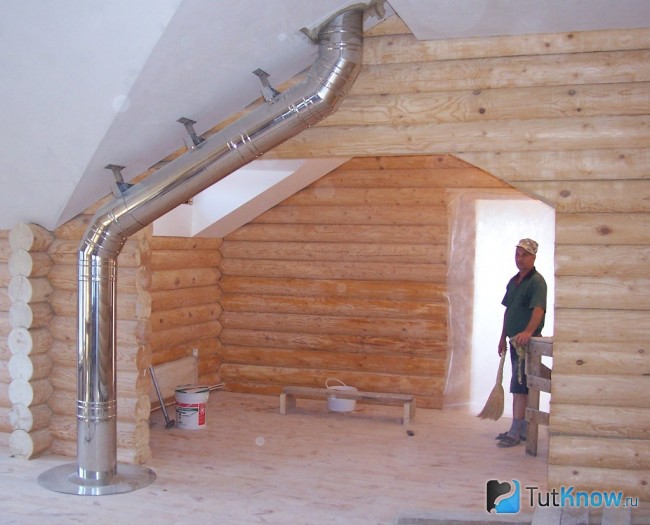

Коліно сендвіч димоходу в лазні
Димова труба повинна мати таке ж розтин, як і вихідний фланець печі. При необхідності можна визначити переріз труби для печі розрахунковим шляхом, використовуючи вимоги СНИП:

  • Для котла потужністю 3,5 кВт використовуються труби перерізом 0,14×0,14 м.
  • Для котла потужністю 3,5-5,2 кВт — 0,14×0,2 м.
  • Для котла потужністю 5,2-7 кВт — 0,14×0,27 м.

Дізнайтеся або розрахуйте теплову потужність вашої печі і визначте площа січення димової труби, яка забезпечить виконання вимог Сніп. Підберіть димар сендвіч, що має круглу форму, по розрахунковій площі перерізу.
Підбір труби для лазні по матеріалу

Труба сендвіч для лазні
Внутрішня труба димоходу виготовляється з нержавіючої сталі. Якщо є можливість, вибирайте трубу з самою товстою стінкою, вона більш жорстка. Трубу зі стінкою менше 1 мм не купуйте. Зовнішня труба може виготовлятися з будь-якого металу, навіть з оцинкованої сталі. Краще, щоб зовнішня труба також була з нержавіючої сталі — при нагріванні матеріал практично не подовжується, чого не скажеш про оцинкованому аркуші.

Труби з нержавійки тільки зовні однакові. При покупці можна визначити якість виробів наступним чином:

  • Спробуйте дізнатися про склад металу труби. Якісні зразки виготовляють з аустенітної сталі, з додаванням молібдену, хрому, нікелю. Ці речовини дозволяють чинити опір корозії і кислотних речовин.
  • Огляньте зварні шви труб. Наявність затятих швів не допускається.
  • Труби з нержавіючої сталі коштують дорого. Можна знизити витрати на установку сендвіч труби в бані, якщо виготовити комбінований димохід: в парильні з великою вологістю, високими протипожежними вимогами та з метою надання представницького вигляду встановіть нержавіючі елементи, в інших місцях — оцинковані.
  • Для лазні купуйте сендвіч труби з теплоізоляційним матеріалом, який витримує температуру понад 800 градусів. Такими характеристиками володіють азбестові, минераловантные, керамзитовые утеплювачі.
  • Товщина шару ізолятора при однакових властивостях матеріалу може бути від 20 до 60 мм, тому перед покупкою обов’язково цікавтеся складом і властивостями утеплювача.

З’єднання елементів труби для лазні

Способи стикування труб

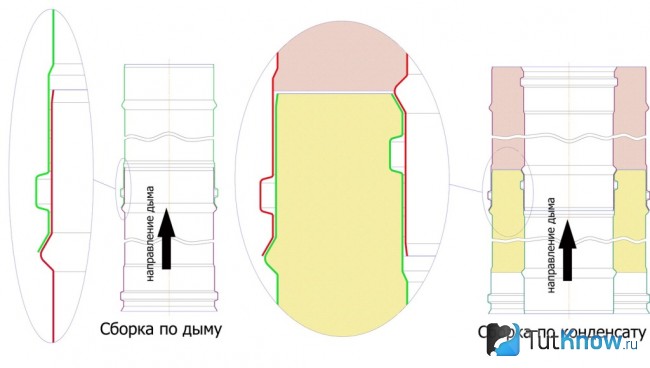

На ринку можна знайти зразки, які між собою стикуються і фіксуються різними способами — фланцевим, байонетним, «містком холоду», але для лазні рекомендується вибирати між з’єднанням «з диму» або «по конденсату».

Відмінність сполук — в наступному:

  • З’єднання «з диму» гарантує відсутність витоку диму через стик в приміщення. Але, з іншого боку, конденсат, що стікає по стінках труби, може потрапити через щілини всередину сендвіча і нашкодити утеплювача.
  • У з’єднанні «за конденсату» внутрішня труба верхнього сендвіча заходить в розтруб нижньої труби, тому волога не потрапляє на утеплювач. У цьому випадку немає гарантій, що дим не просочиться назовні.
  • Замовник самостійно обирає спосіб сполук. Для приміщень зазвичай вибирають спосіб «з диму», адже в димоходах сендвіч утворюється невелика кількість конденсату.
  • При покупці перевіряйте якість стикування модулів. Гарне сполучення забезпечать зразки від одного виробника.

Підготовчі роботи перед монтажем труби в лазні

Основні види складання димоходів з сендвіч труб для лазні
Перед тим як встановити сендвіч трубу в лазні, а точніше ще на стадії будівництва фундаменту печі і покрівлі, перевірте розташування осі димоходу. Труба не повинна перетинати крокви і балки перекриття горища та дахи і проходити на відстані менше 25 см від стіни. Можна виконати попередній монтаж печі та димаря в мінімальному обсязі. Роботу виконують, коли готовий хоча б чорнову підлогу і закріплені дерев’яні елементи даху.

Встановіть піч на чорнову підлогу. Встановити пристрій в штатне положення у вертикальній площині, враховуючи висоту «пирога» підлоги і товщину підлогового покриття. Опустіть зверху схил в центр вихідного фланця печі і подивіться результати. Якщо несучі елементи даху не перетинаються з схилом, відріжте зайві елементи для можливості установки труби. Відкладіть основні роботи до закінчення будівельних робіт на підлозі.

Інструкція з монтажу димоходу в лазні

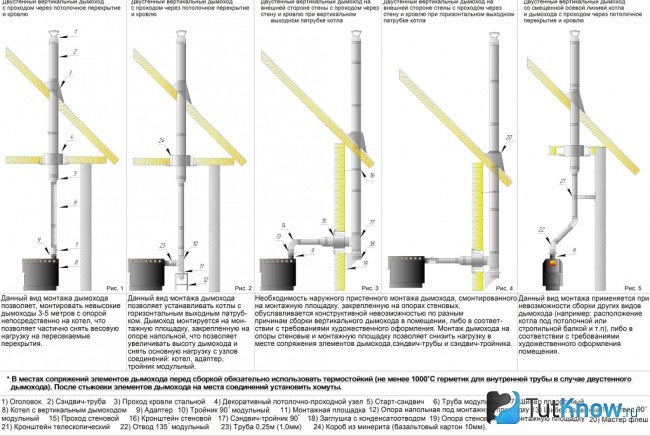

Схема установки сендвіч труби в лазні
Порядок встановлення сендвіч труби для печі в лазні виглядає так:

  • Виконайте монтаж потолочно-прохідного вузла (ППУ) в місці проходу труби крізь стелю.
  • Встановіть на вихлопній фланець печі перший елемент труби, який повинен бути одностенным. Трубу-сендвіч монтують, починаючи з другого рівня.
  • Установіть по черзі двохстінні труби та інші елементи димоходу (трійники, коліна — якщо вимагає конструкція труби), виведіть їх крізь перекриття, закріпіть між собою і до стін.
  • Заізолюйте місце проходу труби на горище.
  • До горища повинні бути змонтовані ревізія з підставкою для огляду внутрішньої порожнини труби і очищення від сажі та інші подібні елементи.
  • Продовжіть монтаж димоходу на горищі і виведіть трубу на дах. На горищі дозволяється встановлювати тільки труби сендвічі, додаткові елементи встановлювати заборонено.
  • Виконайте теплоізоляцію в місці проходу труби крізь покрівлю.
  • Закріпіть зовнішню частину труби розтяжками (якщо вона виступає високо над дахом). Зверху на готовий виріб встановіть іскрогасника та грибок.

Кріплення сендвіч труби у бані до стіни

Кріплення димаря сендвіч до стіни за допомогою кронштейнів
Труба з одного боку заужена, тому для складання достатньо встановити одну трубу в іншу. Для закладення щілин і стиків використовується герметик для димарів, витримує температуру до 1000 градусів. Відсутність зазорів у з’єднаннях підвищує тягу.

При з’єднанні труб дотримуйтесь наступних правил:

  • На внутрішні труби герметик наноситься зовні верхньої внутрішньої труби.
  • На зовнішні труби — на зовнішню поверхню верхньої труби.
  • В стиках одностінний труби з димоходом сендвіч або з іншими модулями — зовні, по колу.
  • Труби сендвіч з’єднуються між собою хомутами з одного боку.
  • Труби сендвіч з’єднують з трійниками і перехідниками хомутами з двох сторін.
  • Труби кріпляться до стіни за допомогою кронштейнів через кожні 2 м.
  • Трійники фіксуються до опорних конструкцій кронштейнами.

Прохід димоходу в бані через горищне перекриття

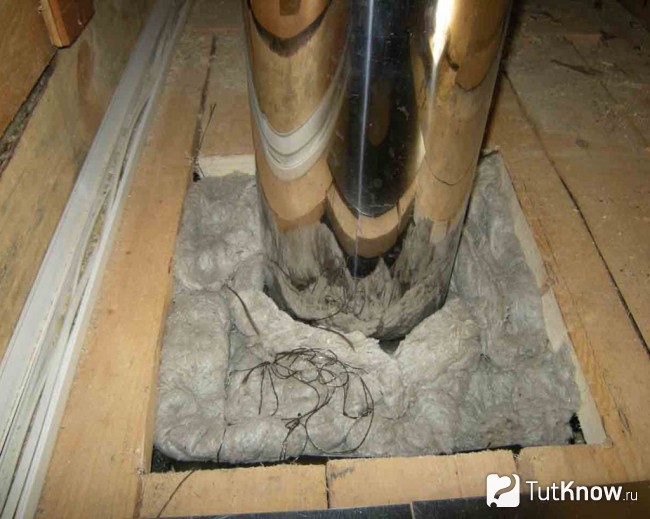

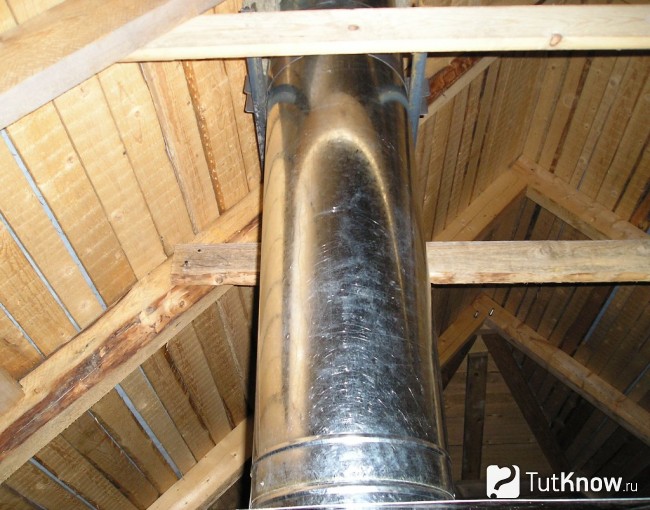

Прохід труби через горищне перекриття в лазні
Монтаж сендвіч труби в бані повинен виконуватися згідно з вимогами СНИП у частині теплоізоляції димаря при проходженні крізь дерев’яні перекриття. Температура в топці, особливо якщо топити дровами, досягає 800-1000 градусів. Вона легко розігріває димову трубу (і дошки в перекритті) до високої температури, критичною для деревини.

Для забезпечення безпечного проходу труби через горищне перекриття використовують потолочно-прохідний вузол (ППУ). Виріб виконаний у вигляді короба розміром 300х300 мм В горизонтальній стінці є отвір, через яке проходить труба сендвіч. ППУ з нержавійки або оцинкованого заліза можна знайти на ринку в готовому вигляді. Пристрій монтують в прорізі стелі до складання труби.

Термоізоляція труби у цьому місці виконується такому порядку:

  • Встановіть ППУ в отвір у стелі разом із теплоізолятором і закріпіть.
  • Встановіть сендвіч трубу на нижні елементи таким чином, щоб з’єднання було вище горищного перекриття.
  • Проконтролюйте, щоб між трубою і перекриттям існував зазор не менше 130 мм.
  • Цей зазор можна залишити незаделанным, але краще внутрішнє простір між трубою і стінками ППУ заповнити мінеральною ватою.
  • Закрийте стики знизу і зверху листами металу з нержавіючої сталі. Між листами і стелею укладіть також теплоізолятор.

Прохід димоходу в бані через покрівлю

Схема потолочно-прохідного вузла
Розглянемо особливості проходу сендвіч труби через дах:

  • Переконайтеся, що відстань від труби до стіни перекриття — не менше 130 мм
  • З сталевого листа виріжте подкрышный лист. Він являє собою лист з внутрішнім отвором, рівним діаметру труби, і розмірами, великими отвору в перекритті.
  • Одягніть подкрышный лист на трубу.
  • Вставте один кінець труби в отвір покрівлі з боку горища, інший кінець встановіть нижню трубу.
  • З боку даху встановіть на свинцеву трубу основу (кутову дахову оброблення), опустіть її на дах. Постукайте по основі молотком і підженете до поверхні криши.
  • З боку горища заповніть щілини між трубою і перекриттям базальтовим картоном і базальтової ватою.
  • Підніміть подкрышный лист до упору вгору і закріпіть саморізами по дереву.
  • Щоб забезпечити герметизацію з’єднання, покрийте місце стику покрівельним бітумним герметиком на гумовій основі.

Відео інструкція установки сендвіч труби в лазні додається нижче:


Монтаж димаря сендвіч — трудомістка робота, яка вимагає від виконавця зосередженості та уваги. Головне, вибрати якісні матеріали, які забезпечать надійність і безпека опалення лазні.
