Система обмеженого доступу до вашого будинку


В даний час, вже кожен власник приватного будинок погодитися, що обмеження доступу на свою земельну ділянку надає велику роль у забезпеченні власної безпеки. Професійне обладнання та послуги з монтажу системи обмеженого доступу не зовсім дешеве задоволення. Зараз у продажу з’явилися відеодомофони, які в комплекті вже мають не тільки кольорові екрани, але і викличні панелі, а також електромеханічні замки. На базі даних наборів можна змонтувати ефективну систему обмеженого доступу до приватного будинку.

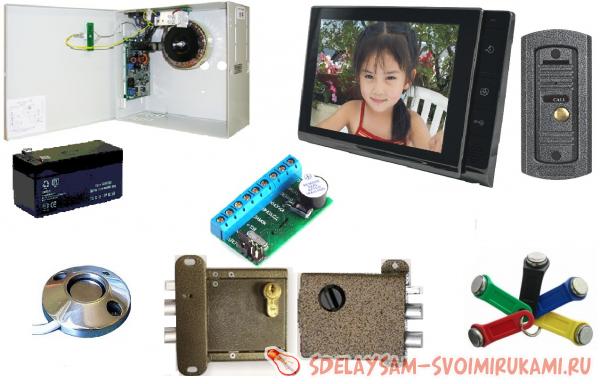

Розглянемо основні елементи системи обмеженого доступу, які знадобляться для монтажу:
— електромагнітний або електромеханічний замок (наприклад, Поліс-1М);
— багатожильний щестипроводный силовий мідний дріт (подвійна ізоляція) перетином 0,5 кв. мм, якщо відстань від панелі виклику до домофона буде невеликим можна застосувати звичайну виту пару мережевого виконання (чотири від видеодомофона викличної панелі і два живлення від ДБЖ до контролера);
— джерело безперебійного або резервного живлення (ДБЖ), з акумулятором заданої потужності, з метою забезпечення певного періоду живлення без зовнішньої домашньої мережі (наприклад, СКАТ-1200);
— двожильний силовий мідний дріт (подвійна ізоляція) перетином перетином 0,75 кв. мм (живлення ДБЖ);
— двожильний силовий мідний дріт (подвійна ізоляція) перетином перетином 0,5 кв. мм (від ДБЖ до домофону);
— виклична панель з кнопкою дзвінка, що має мікрофон і відеокамеру;
— зчитувач ключа доступу і відповідно самі ключі Далласа для зчитувача;
— контролер Z-5R;
— відеодомофон з монохромним або кольоровим екраном.

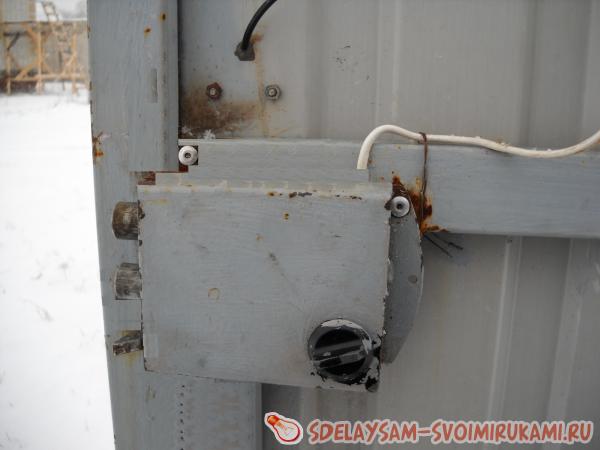

На території приватного будинку по периметру огороджується парканом, а ворота для в’їзду автотранспорту і вхідна хвіртка замикаються зсередини, і обладнуються системою обмеження доступу. На вхідних воротах встановлюється виклична панель, зчитувач ключів і електромеханічний або електромагнітний замок. Електромагнітний замок повинен бути постійно живиться, він тримає хвіртку допомогою електромагнітних сил, отже, більш енергозалежний.

Контролер можна встановити захисний короб або водонепроникний корпус і служить для управління роботою замку, дозволяє за торкання ключ до зчитувача відкривати його.

Джерело безперебійного живлення монтується в приміщенні недалеко від щита введення електрики з пакетними вимикачами. Прокладання електричних проводів буде в такому порядку:
— 4-х провідна лінія від видеодомофона до викличної панелі;
— 2-х дротова посилена лінія до ДБЖ від побутової електромережі 220 вольт;
— 2-х провідна лінія від ДБЖ для живлення контролера, 12 вольт;
— 2-х провідна лінія від ДБЖ для живлення відеодомофона, 12 вольт.
Відеодомофон встановлюється в будь-якому зручному вам місці. Як домофона я застосував недорогий апарат китайського виробника Eplutus EP-2288 з кольоровим дисплеєм і викличної кнопкою обладнаного камерою і мікрофоном. У нього виклична панель з камерою хорошого дозволу, укладена в антивандальний вологозахищений корпус. Для спілкування з візитером відсутня аудіо трубка, так як в даній моделі реалізована гучний зв’язок. Крім того, відеодомофон оснащений двома аудіо-відеовходами, завдяки чому можна під’єднати додатково ще дві відеокамери і збільшити огляд охороняється ділянки.
Використання системи обмеженого доступу відбувається таким чином, що при натисканні кнопки на панелі виклику двері огородження території ділянки подається сигнал на відеодомофон. В домофоні автоматично активується функція відео і включається мікрофон. Для дистанційного відкриття замка на вхідних воріт хвіртки досить натиснути кнопку домофона. Крім того, встановлені контролер і зчитувач ключів Далласа дозволяє розмикати замок зовні охоронюваної території з допомогою зашифрованих електронних ключів. У цьому випадку при необхідному рівні захищеності території ділянки, ефективно обмежується проникнення сторонніх осіб.

Щоб забезпечити харчування даної системи знадобився джерело безперебійного живлення, що видає напругу 12 вольт, здатний живити домофон, контролер і електромеханічний замок, навіть при відсутності зовнішнього живлення. Якщо у вас відключили зовнішню електромережу, то джерело резервного живлення протягом доби і більше забезпечить роботу від акумуляторної батареї всієї системи.

Змонтований в окремому корпусі контролер використовується для забезпечення спрацювання замку, роботи зчитувача та програмування ключів. Підключення до контролера всіх елементів здійснюється за інструкцією знаходиться в комплекті. З допомогою заданого алгоритму, зазначеного в ній, можливо копіювання ключів доступу, наприклад, при необхідності розширити коло осіб на вхід на територію або при втраті. Ключі для зчитувача програмуються в будь-якій кількості, і ви можете їх роздати всім, що мають доступ на територію ділянки будинку. Вартість ключа доступу, до того невелика, відповідно запрограмувати ключ можна всім особам, які зможуть проходити на ділянку безперешкодно в будь-який час. До речі, нехай вас не хвилює можливість потрапити до вас не бажаних гостей, навіть тих, що мають ключ доступу, наприклад, при його втраті. Ви легко можете перепрограмувати всі ключі в лічені хвилини або скористатися майстер-ключем для блокування відкриття замку усіма іншими ключами, досить буде одного дотику до зчитувача. Вся ця система може бути оснащена охоронними датчиками, приєднаними до контролера, які подадуть сигнал на оповіщувач при розмиканні двері або вікна.

При монтажі всієї системи я зіткнувся з некоректною роботою контролера і відеодомофона з електрозамком. Після декількох проб і помилок, я визначив причину. Подача напруги з відеодомофона на замок і зі зчитувача ключів не розділені (це як би дві системи працюють паралельно), для того щоб розділити їх досить було поставити прості діоди, які пропускають струм тільки в одну сторону, дозволяючи йому спрацьовувати окремо.
