Пробник-індикатор без елементів живлення


Найпростіші роботи, пов’язані з електрикою, складно виконувати без вимірювальних інструментів.
Зовсім необов’язково вимірювати параметри електричної ланцюга тестером, у багатьох випадках зручніше обійтися універсальним пробником, інфікують наявність цих параметрів за допомогою світлових сигналів. Цього цілком достатньо для зручної та безпечної роботи з електричними ланцюгами.

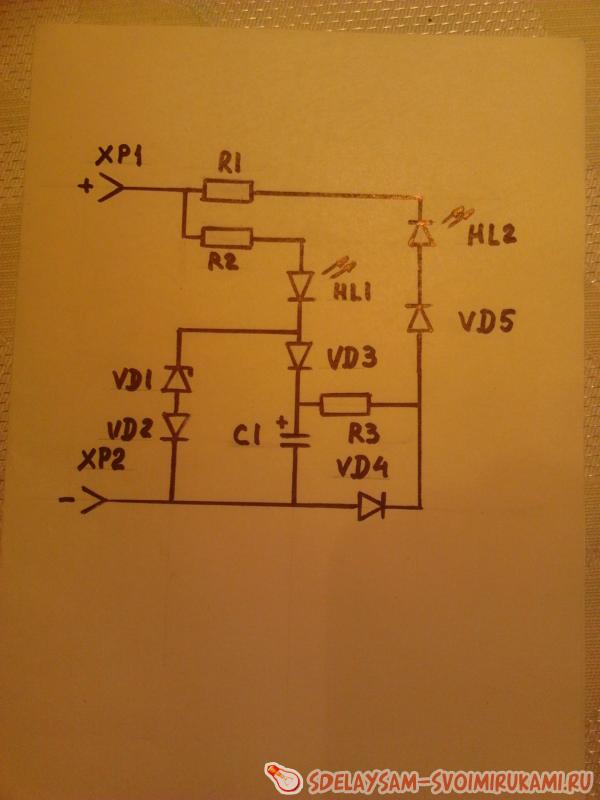

Розглянута схема пробника-індикатора не містить елементів живлення. Замість енергії зазвичай застосовуються в пробниках батарейок, тут використовується енергія зарядженого конденсатора.

Функціональні можливості.
Пробник дозволяє контролювати наявність змінної і постійної напруги в межах від 24 до 220 В, здійснювати прозвонку електричної ланцюга опором до 60 кОм і визначати полярність в ланцюгах постійного струму.
При підключенні щупів ХР1 і ХР2 до джерела постійного струму згідно з полярністю входу, загоряється зелений світлодіод HL1, вказуючи не лише на наявність в контрольованому колі саме постійної напруги, але і на присутність плюса в точці дотику щупа XP1.
Зміна полярності на щупах на протилежну викликає загоряння червоного світлодіода HL2, що крім наявності напруги, вказує на контакт з плюсом щупа HP2.
При контролі змінного напруги одночасно спалахують обидва світлодіода.
Про цілісності ланцюга при прозвонке свідчить загоряння червоного світлодіода HL2.
Ось таку інформацію можна отримати з допомогою всього двох світлодіодів, вбудованих в цей простий пробник-індикатор.

Конструкція пробника.

Радіокомпоненти. Для реалізації пристрою необхідно придбати або знайти у своїх запасах наступні деталі:
Резистори R1-220 кОм і R2-20 кОм, потужністю 2Вт, R3-6,8 кОм;
Світлодіоди HL1 – АЛ 307Г, HL2 – АЛ 307Б;
Діоди KD2 – VD5 – KD103 (можлива заміна КД 102);
Стабілітрон VD1 – КС222Ж (можлива заміна КС220Ж, КС522А);
Конденсатор С1 — К50-6 1000х25.

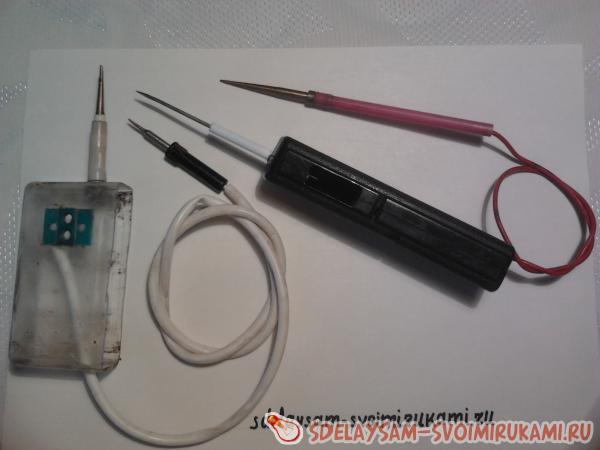

Корпус. Вибір корпусу слід приділити особливу увагу – від його конфігурації і габаритів залежить зручність роботи з пробником. Розглянемо два варіанти корпусів. У першому варіанті використовується кришка реле, у другому – корпус невідомого гаджета.

У корпусах виконуються отвори для виведення проводу зі щупом XP2, встановлюються світлодіоди, (тільки для першого варіанту) і кріпляться щупи XP1.

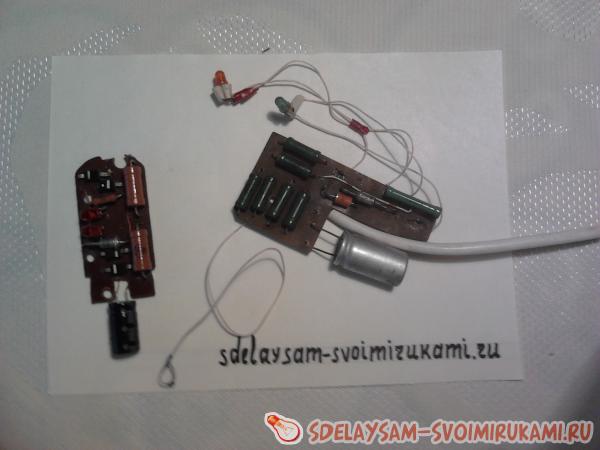

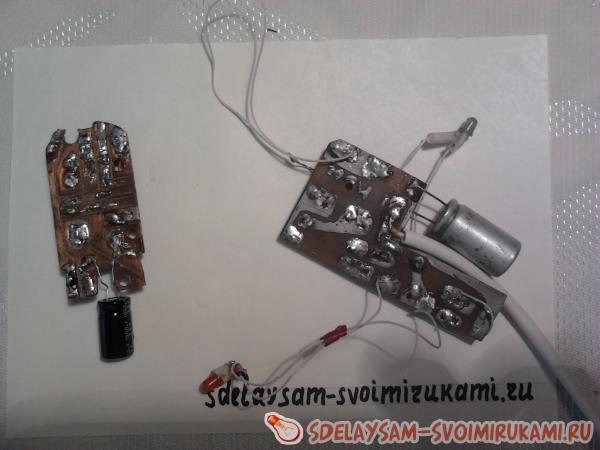

Плата. Розміри корпусу визначають геометрію плати. Монтаж може бути навісним, але його не важко зробити і на друкованій платі. Всі радіокомпоненти (крім світлодіодів в першому варіанті) монтуються на платі, яка кріпиться всередині корпусу.

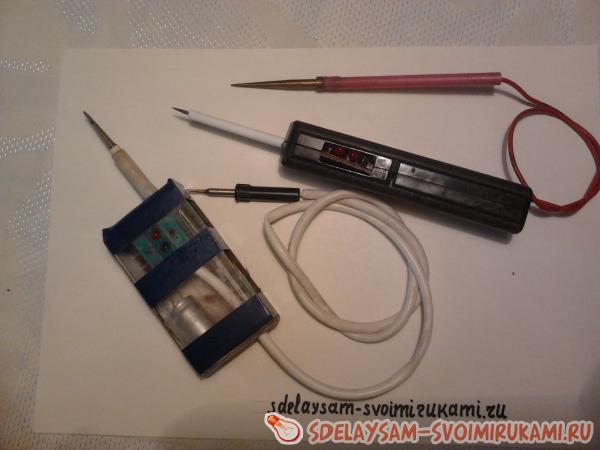

Після установки плати в корпус і подпайки провідників до щупам ХР1и XP2 пробники – індикатори готові до роботи. У налагодженні пристрій не потребує.
Час заряду конденсатора пробника при напрузі в мережі в межах 220-24В становить 3-25сек. Час розряду конденсатора при короткому замиканні щупів пробника не менше 2 хв.
