Назва треку програється на корпусі



Здрастуйте, дорогі читачі. Напевно, ви неодноразово бачили всілякі LCD-панелі на лицьовій частині системного блоку, а може, вже встигли розжитися. Але справжні моддери воліють трохи більш складний і цікавий процес — створення LCD-екрану своїми руками. Сьогодні ми розповімо вам, як за допомогою прямих рук, знання основ схемотехніки, терпіння і невеликої кількості фантазії створити зовнішній дисплей, що відображає інформацію про програється Winamp музичної композиції.

Для втілення проекту в життя нам знадобляться:

  • Власне дисплей. У даній статті використовувався екземпляр від Ericsson 2618 на контролері PCF8548;
  • LPT-роз’єм;
  • 6 діодів 1N4148;
  • Неполярний конденсатор 1 мкф;
  • Програма LCDHype;
  • Драйвер для доступу до портів;
  • Скрипт для роботи з дисплеєм буде описаний нижче.

    Залізо

    Йдемо в комору і шукаємо там предмет самооборони з написом Ericsson A2618, завалявшийся там ще з часів 45-го. (бажано, щоб він включався, щоб перевірити дисплей на працездатність).

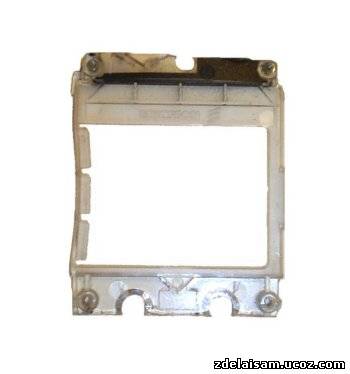

    Акуратно розбираємо. З нутрощів нам знадобиться тільки сама плата, модуль дисплея і підкладка (клавіатура з підсвічуванням).
    Далі ножицями по металу варварськи «відрізаємо» від плати, пластикового модуля і підкладки все зайве.

    Бажано перерізати всі доріжки, які перетинає червона риска, і продзвонити кожен контакт на корпус. Звониться повинен тільки шостий контакт в обов’язковому порядку, інші ні. Наголошуємо, розрізати тільки доріжки. Це тонкі смужки фольги.

    Розбираємо роз’єм LPT-кабелю, що йде до принтера, і распаиваем наступним чином:

    Де (зліва на право):
    1. n/a;
    2. n/a;
    3. n/a;
    4. n/a;
    5. Синій з білою смугою — Vlcd;
    6. Чорний — Gnd;
    7. Помаранчевий — Sclk;
    8. Сірий — Sda;
    9. Червоний — U+;
    10. Фіолетовий — Reset;
    11. n/a;
    12. Жовтий — U+ (backlight);
    13. Синій — Gnd (backlight);
    14. n/a.

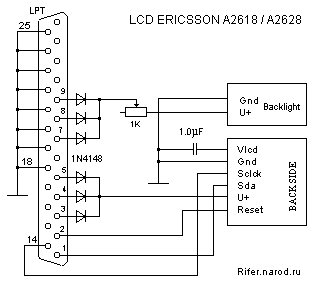

    Другий кінець кабелю припаюємо до LPT-роз’єму за схемою, взятої з сайту www.rifer.narod.ru.

    Якщо використовувати штатну підсвічування, то резистор номіналом 1 кому з даної схеми можна виключити, т. к. на штатної підсвітки вже встановлений резистор. Навіть два.

    Встановлюємо дисплей на плату.

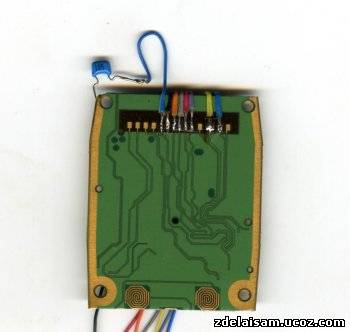

    Те, що вийшло після виконаної роботи, видно нижче:

    Софт

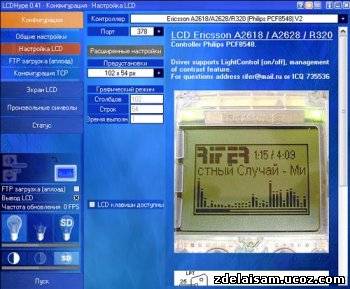

    Викачуємо і встановлюємо програму LCDHype. Відкриваємо і налаштовуємо, як на малюнку.

    І копіюємо текст з файлу Script.txt в полі.

    Чергу налаштовувати Winamp.

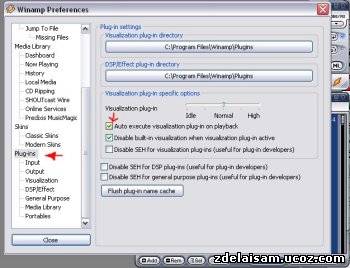

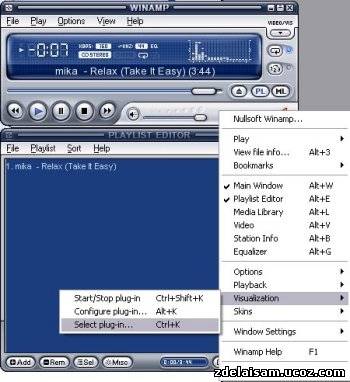

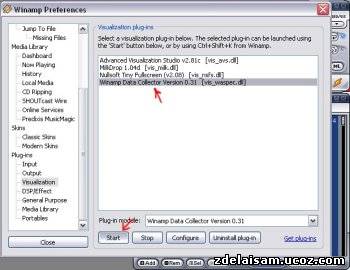

    З папки C:Program FilesLCDHypestuffwinamp копіюємо файли в C:Program FilesWinampPlugins, запускаємо програвач і слідуємо ілюстрованої інструкції.

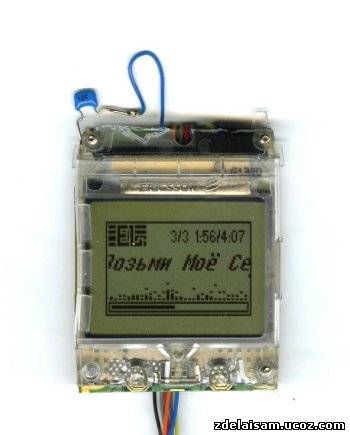

    Закриваємо налаштування, не забуваємо під’єднати наше пристрою до комп’ютера і в LCDHype натискаємо «Старт». Якщо схема зібрана правильно, на дисплеї повинно з’явитися приблизно наступне:

    Вбудовуємо девайс в корпус

    Тут вам може допомогти тільки ваша фантазія.

    Я встановив дисплей в кейс від Microlab. Просто встановив модуль з дисплеєм за прозоре віконце дверцята. Описувати, що так як не стану, у всіх цей процес, думаю, буде індивідуальним.

    Зацікавила стаття ?! Тоді спотри посилання:

    http://sandiding.tripod.com/Bertys.html

    Сайт для визначення висновків екрану великого числа телефонів. Тобто Ви зможете зробити свій девайс не тільки з Ericsson, але і з інших моделей !


  •
