Ультразвукова пральна машина

Ультразвукова пральна машина призначена для прання білизни з допомогою створюваних в миючому розчині звукових коливань, частота яких близька до ультразвуковий. Особливостями УСМ є те, що при пранні відсутнє механічне тертя одягу, білизна після прання УСМ повністю дезінфікується, споживання електроенергії приладом не більш 15 Вт.

Пристрій ультразвуковий пральної машини складається з блоку живлення, виконаного за бесгрансформаторной схемою, генератор імпульсів на транзисторі VT1, пьезокерамического випромінювача в герметичному водозащищенном корпусі. Імпульсна напруга з генератора підвищується до 50 — 55 В за допомогою трансформатора Tpl. Частота проходження імпульсів у межах 18-30 Кгц. Світлодіод VD5 призначений для індикації роботи генератора.

Виготовлення

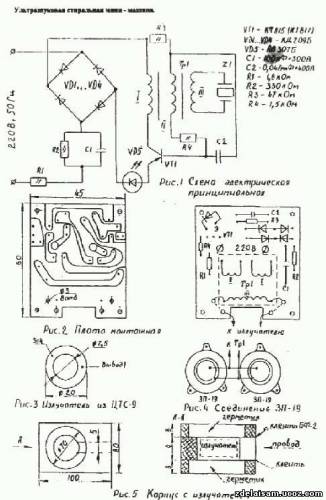

Принципова електрична схема пристрою представлена на рис. 1, малюнок друкованої плати з розташуванням елементів — на рис. 2. Імпульсний трансформатор намотаний на замкнутому Ш — подібному сердечнику з магнітомягкого фериту типу 600 ПВ, який склеєний з двох Ш — образних сердечників Ш бхб. Обмотка I містить 70 витків дроту ПЕВ-0,3, обмотка II — 10 витків дроту ПЕВ-0,3. обмотка Ш — 450 витків того ж дроту.
Намотка провадиться на двосекційним каркасі з електрокартону виток до витка: обмотка III розташовується в одній секція; I і П — в інший, причому обмотка II намотана поверх обмотки I. Після намотування каркас поміщається на середній стрижень сердечника Ш бхб, зверху приклеюється клеєм БФ-2 другий сердечник Ш бхб, утворюючи замкнутий магнітопровід. Друкуючи плата виготовлена з одностороннього фольгованого склотекстоліту СФ товщиною 1,5…2 мм.
Після збірки і установки УСМ Tpl бажано залити епоксидною смолою або герметиком. При використанні справних деталей і правильній збірці схема починає працювати відразу. При відсутності генерації (на слух) — потрібно поміняти місцями кінці обмотки I. П’єзокерамічні випромінювач Z1 в авторській конструкції використаний промисловий дискової форми (рис. 3) з кераміки типу ЦТС-9. В якості заміни можна порекомендувати пьезоизлучатели типу ЗИ-19 і їм подібні, з’єднані так, як показано на рис. 4.
Отвір у пластмасовому шкірці випромінювача акуратно розширюють до діаметра 20 мм. Пьезоизлучатель (рис 3) поміщається в корпус (рис. 5), склеєний з трьох аркушів оргскла, фіксується в середньому аркуші клеєм: після пришивання проводом заливається герметиком для закладення стиків. Заливку виробляти врівень з поверхнями аркушів. Канал для проходження проводи в корпусі також заливається герметиком. Схема пристрою розмішений в корпусі від старого блоку живлення (наприклад, від мікрокалькулятора) і з’єднується з випромінювачем проводом в хлорвінілової оболонці довжиною 2500 мм. Використання в конструкції в якості випромінювачів високочастотних головок динамічних типу 4ГДВ допустимо, але термін їх служби невеликий.
При установці головки в корпус, подібний до показаного на рис. 5, її необхідно ізолювати (обернути) тонкої гумою з натягом (особливо над рупором головки), після цього залити герметиком.

Експлуатація пристрою

Сильно забруднена білизна замочувати за 2-3 години до прання. Прання виробляти в ємності об’ємом не більше 15-20 літрів в наступній послідовності:
1. Приготувати ємність для прання із співвідношенням ширини дна на висоті не менше ніж 1:1,5 (відро, глибокий таз і т. д.)
2. Наповнити ємність водою температурою 40-50° С для синтетики або 60-65° С для бавовни і льону. Температуру уточнити по ярлику стираної тканини.
3. Засипати у воду пральний порошок.
4. Опустити на середину ємності випромінювач.
5. Занурити білизна (не більше 1,5 кг суху вагу). Простежити, щоб білизна вільно плаваю в миючому розчині. Сильно забруднені місця намилити милом.
6. Підключити пристрій в мережу.
7 Час прання 30-90 хвилин, в процесі прання білизна перевертати приблизно раз на 10-15 хвилин. Процес прання невидимий. Також УСМ ефективно при замочуванні білизни перед пранням у звичайній машині, при цьому ефект дезінфекції також зберігається.
8. Після закінчення прання УСМ відключити від мережі, промити і просушити випромінювач.
9. Прополоскати білизну.
Використання УСМ особливо ефективно при пранні тонких вовняних речей тонкої білизни і т д. Речі при цьому не перекручуються не розтягуються і не втрачають форми.
