Збираємо сабвуфер своїми руками!

Наступний тиждень присвятив рачету сабвуфера. Скачав кілька програм для розрахунку корпусів сабвуферів (DLSBox2000, JBL-Speakershop, WinISD…) Найбільше мені сподобалася прога DLSBox2000. З її допомогою і расчитал саб. І ось що вийшло — ефективність даного оформлення (ФІ) для мого динаміка становить 76%, обсяг — 37 ліровой (зовнішніми розмірами 45х35х35см.), фазоінвертор 75х100мм. (діаметр/довжина).

Потім намалював на папері ескіз, і почав його виготовлення.

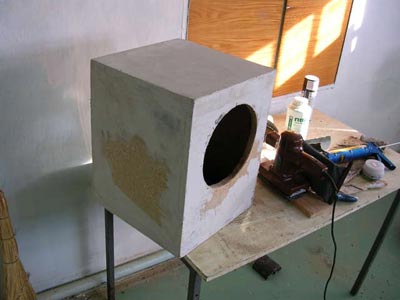

Всі стінки скрутив шурупами довжиною 50мм. Всі з’єднання посаджені на клей ПВА (рада – клей жаліти не треба, зайве видавиться). Всередині для більшої надійності шви промазав силіконовим герметиком. В принципі це не обов’язково, але краще вже промазати і забути, ніж потім знову розбирати.

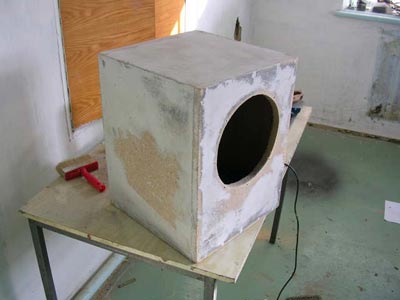

Далі приступив до шпаклювання. Шпаклівку використовував автомобільну, двокомпонентну (Виготовити шпаклівку можна і самому, змішавши дрібні тирсу дерева і клей ПВА, як варіант). Коли шпаклівка висохла, я відшліфував корпус практично до ідеальної площині.

Потім вирізав отвори під фазоінвертор, розетку, під ручки-кишені.

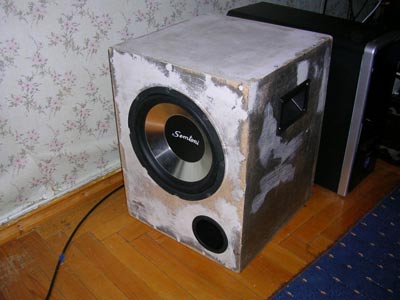

Збираємо сабвуфер, для того, щоб подивитися, як звучить.

Всі мої сумніви з приводу правильності розрахунку обсягу скриньки в мить розвіялися – саморобний сабвуфер грав м’який рівний бас. Переконавшись у тому, що ніщо ніде не свистить, я познімав «фурнітуру» і приступив до обклеювання корпусу самоклеєнням папером з фактурою шкіри. Зібрав.

Витрати на виготовлення сабвуфера:
НЧ-динамік Semtoni 10″(25 см) 350w(rms, max) – 1100 рублів.
ДСП 20мм. – безкоштовно, знайдено на горищі
Клей ПВА – безкоштовно, вже був в наявності
Саморізи 50мм. 100шт. – 26 рублів
Герметик силіконовий, прозорий – 59 рублів
Пістолет для герметика – 40 рублів
Розетка з клемами – 65 рублів
Акустичний кабель 1м. – 60 рублів

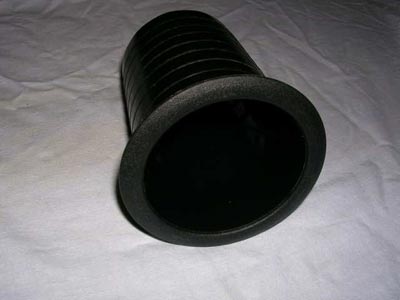

Фазоінвертор 75х100мм. – 40 рублів

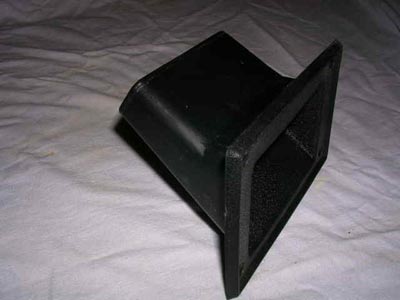

Ручки «Кишені» 2шт. — 100 рублів

Разом близько 1800 руб.
