Важлива складова системи каналізації в заміському будинку – фанова труба. По суті це витяжна вентиляційна труба, вбудована в каналізаційний стояк і виведена через покрівлю, і тим самим з’єднує стояк з атмосферою (зовнішнім повітрям). У фанової труби кілька функцій. По-перше, вона запобігає розрідження газових утворень в стояку після проходження по ньому стічних вод.

Розрідження є причиною того, що вода йде з раковин або унітазів з характерним хлюпающим звуком.

Посилання по темі: Влаштування каналізаційної системи

Навіщо потрібна фанова труба?

Застосування фанової труби дозволяє уникнути цієї проблеми.

По-друге, така труба видаляє з стояка у атмосферу неприємні запахи від спущених в нього нечистот, не допускаючи забруднення повітря у приміщенні. Треба сказати, що в приймачі стічних вод від сантехнічного приладу, як правило, передбачено гідрозатвор (рідше – сухий затвор).

Це зігнута труба, заповнена водою: коли відбувається злив, частина води залишається в нижньому згині труби, перекриваючи доступ повітря з каналізації в приміщення. Іншими словами, гідрозатвор служить бар’єром на шляху у неприємних запахів. Однак, якщо сантехнічним пристроєм довго не користуються, вода із затвора поступово випаровується, і тоді запахи можуть безперешкодно проникати в приміщення.

Але коли система каналізації забезпечена фанової трубою, цього не станеться навіть при висохлих гидрозатворах. До того ж гідрозатвори можуть зриватися в моменти максимального водовідведення. Фанова труба запобігає такі зриви.

Що таке фанова труба і з чого зроблена ?

Фановиє труби – елементи системи каналізації, а тому, як і інші каналізаційні труби і фітинги (трійники, кутові відводи тощо), вони виготовлені найчастіше з полівінілхлориду (ПВХ).

Разом з тим на ринку представлені багатошарові труби з поліпропілену (ПП), які забезпечують більш високий рівень звукоізоляції. Поширення ними повітряного шуму знижується за рахунок використання для їх виготовлення матеріалу з шумопоглинаючими добавками, підвищення маси стінок труб, а також оптимізації конструкції кутових відводів.

Діаметр і розміри фанових труб для приватного будинку

Як правило, фановиє труби мають діаметр 100 мм, що обумовлено діаметром каналізаційних труб, які підводяться до унітазів і біде, – 100 мм (що, в свою чергу, продиктоване стомиллиметровым діаметром розтрубів цих сантехнічних приладів).

Однак у ряді випадків досить і фанових труб діаметром 50 мм. Їх кількість і діаметр визначають на підставі інженерного розрахунку з урахуванням передусім кількості приладів, подсоединенныхк каналізаційного стояка.

Найчастіше одна фанова труба здатна обслужити два-три санвузли (з умивальником, душовою та унітазом), підключених до одного стояка.

При цьому максимальне навантаження на неї буде в момент, коли одночасно спускають воду в декількох унітазах. У котеджах великої площі (зазвичай понад 400 м2) санвузли нерідко знаходяться в різних кінцях будівлі.

Тоді передбачають кілька каналізаційних стояків, доповнюючи кожен фанової трубою (притому не варто забувати, що всі труби виводять через покрівлю).

Читайте також: Робимо своїми руками каналізацію з труб ПВХ

Установка фанової труби

Фановиє труби встановлюють в процесі монтажу системи каналізації. Трубопровід може складатися як з вертикальних, так і горизонтальних ділянок. Притому бажано виконувати повороти під кутом 45″. Труби з’єднують в розтруб механічним способом.

У кожному стикувальний вузол передбачений гумовий ущільнювач, що забезпечує герметичність стояка. До стін труби кріплять з хомутами віброізолюуючими прокладками, їх стандартний крок – 70 див.

У разі кам’яних будинків труби проводять через залізобетонні перекриття за допомогою гільз (футлярів) з жорсткого негорючого матеріалу (зазвичай – з відрізків сталевих труб). Як правило, гільзи закладають при влаштуванні перекриттів.

Гільза захищає трубу від пошкодження при осіданні будівлі або температурної деформації самої труби.

І тому внутрішній діаметр гільзи повинен бути більше зовнішнього діаметра труби (так, у стомиллиметровой труби діаметр розтруба 110 мм, а значить, діаметр гільзи для неї повинен бути 120 мм).

Зазор між гільзою і трубою зазвичай закладають м’яким водонепроникним матеріалом, допускає деякі зрушення труби вздовж поздовжньої осі. Наприклад, промасленим або просоченим бітумом канатом, силіконовим герметиком, монтажною піною і пр.

Висновок труби через дах здійснюють по-різному. Можна виконати його за допомогою спеціалізованого покрівельного прохідного елементу (універсального або призначеного для конкретного покрівельного матеріалу).

Найчастіше передбачають димохід, всередині якого проходять фанова труба і витяжні труби з санвузлів або кухні.

Неприпустимо поєднувати в одному каналі фанову трубу і трубу припливної вентиляції. Крім того, фанова труба повинна знаходитися на відстані не менше 50 см від мансардного вікна, щоб неприємні запахи не потрапили в житлове приміщення, коли вікно відкрите для провітрювання.

Коли немає можливості встановити фанову трубу, її можна замінити особливим вентиляційним (повітряним) клапаном (зазвичай висотою 15-20 см), монтується у верхній частині каналізаційного стояка.

Установка фанової труби в приватному будинку – фото

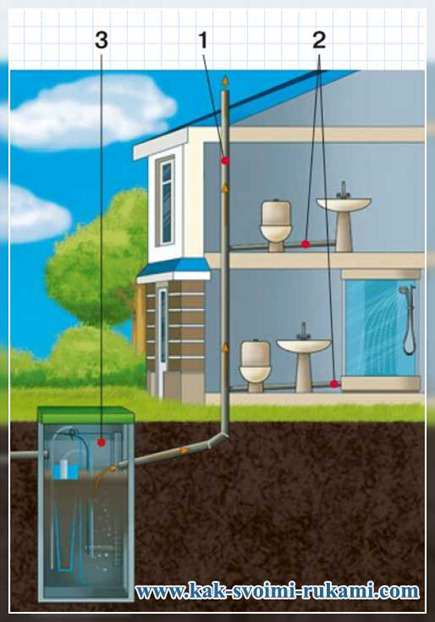

Установка фанової труби:
1. Фанова труба. 2. Каналізаційні труби. 3. Септик

©Автор: Олександр Чижов
